Paso 6: montar
Instalación de circuito
La pistola de pegamento caliente fiel fue tomada hacia fuera para todos el encolado interno excepto el soporte de la batería y arduino. Usar epoxi para fijar aquellos al interior de la base de madera.
Mezclar una pequeña cantidad de epoxi y difundir algunas sobre la parte posterior del soporte de la batería y arduino. Coloque en posición y esperar a la curación. Mover hacia la izquierda del soporte, pegue el Arduino Mini al lado de la batería. Y el interruptor de modo en el corte realizado sobre arduino y los LEDs en las muescas grabadas. Se disponen a disparar hacia los lados hacia el centro de cada una de las ventanas. Cuatro LEDs para cada ventana.
Ahora es un buen momento para cubrir las conexiones de soldadura que no eran shrinked calor. El pegamento caliente funciona puesto que fija al instante, sólo un poco se necesita para cada LED.
Espere para pegar el sensor, obtiene atado a la espalda, en lugar del cuerpo.
Prueba en el camino
El circuito de prueba como vas a coger cualquier roturas o problemas antes de tiempo. Si eres valiente y confiado, vierta algunas de epoxy, pegamento caliente o Plasti dip sobre el arduino para aislar y proteger las conexiones después de que usted sepa el circuito es sólido y de trabajo.
Construir broche
** Nota sobre las fotos
En las fotos se puede ver que los cristales de la ventana blanca ya están, realmente dejarlos para el último paso de montaje. De esa manera se mantendrá lejos de la cola y mantenerse limpio y sano y salvo.
Medio de pegamento
El medio acrílico archivo se compone de un pedazo más pequeño de interior y un exterior grande. Despegar el protector en el lado que cae sobre la madera en ambas piezas. Utilice una lija de grado fino medio y desbaste de las superficies un poco. Esto ayuda a que el epoxy agarre sobre el plástico.

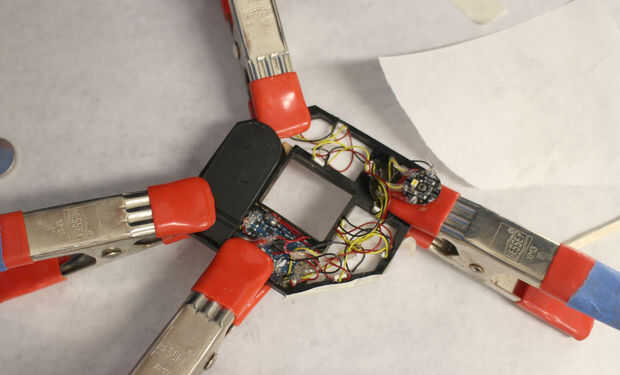

Utilice un palillo o hisopo para aplicar epoxy en el cuerpo de madera y las piezas medias. Utilizando abrazaderas de resorte pequeño o un objeto plano pesado de peso y mantener las piezas en su lugar durante la noche. Tenga cuidado de no romper el acrílico con las pinzas, use un objeto plano en su lugar si usted siente que puede suceder.
Pegar detrás
Antes de llegar a la parte posteriora, configurar la pistola de pegamento caliente, que va a utilizar esto para fijar el sensor.

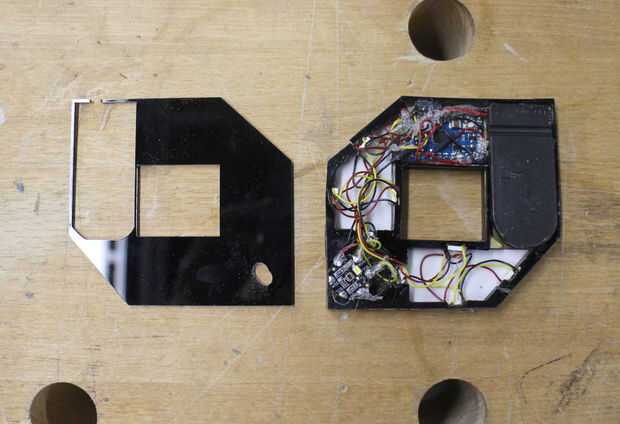

Tomar la pieza posterior e introducirlo sobre para ver cómo encajan las cosas. Si los cables y componentes están pegando encima de demasiado, puede que deba cortar media más para construir las paredes de mayor profundidad.

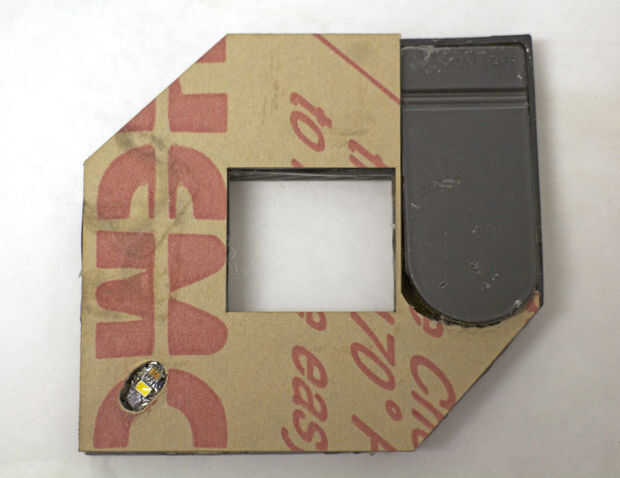

Verifique que el óvalo de apertura da el LED y la lente sobre el sensor de espacio suficiente para una lectura. Hacer algunas pruebas para ver qué tan bien Lee y para asegurarse de que el circuito está intacto. Cuando todo se ve bien, es hora de empezar a pegar otra vez.

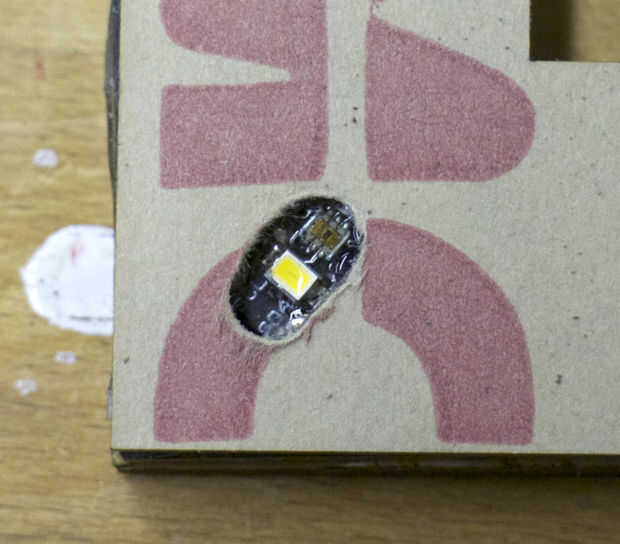

Tome la pistola de pegamento caliente y poner cuidadosamente un poco alrededor del perímetro del sensor. Coge la parte posterior y presione el sensor en la superficie, alineación el lente y el LED con la abertura oval. Asegúrese de que el sensor esté seguro, puedes aplicar más pegamento en la cavidad grabada, por lo que el sensor se encuentra en él y consigue pegado de la parte de atrás así.
Tomar el papel de la arena y áspero por las superficies de contacto de la pieza media y posterior. Agarrar el epoxi, mezclar una pequeña cantidad y aplicarla a la pieza media alrededor del perímetro y la pieza pequeña en el centro. Coloque la parte posterior en el broche y el peso o fijarlo con la abrazadera. Dejar durante la noche para curar.
