¿Color cambiar noche Joule Thief (2 / 4 paso)

Paso 2: Descripción general técnica

El circuito como mínimo cambia de noche Joule Thief. De hecho hay sólo dos partes añadidas. Puede hacer referencia a la noche Joule Thief instructable para la teoría de operación, etc..

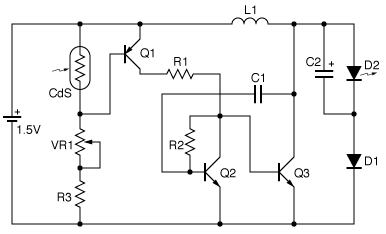

Circuito

La diferencia clave de noche Joule Thief es que los LEDs blancos se sustituyen por un auto color cambiar LED. Este LED tiene un chip poco dentro de ese color control tres LEDs también en el interior. Es increíble que un circuito como el que puede cabe dentro de una LED de 5mm.
Sin embargo el chip requiere tensión para funcionar, pero el circuito Joule Thief original produce voltaje DC pulsado - cambios de la tensión alta y baja muy rápidamente. Así que he añadido diodo (D1) y un capacitor (C2) para rectificar el voltaje de salida del circuito de impulso. Ahora el color cambiar LED obtiene sobre 3V de voltaje constante para funcionar.

Lista de piezas

1 x CdS fotorresistencia (clasificada 3 k - ohm de 0,3 M) (CDS1)
1 x 1 k ohmios (R1)
1 x 100 k ohmios (R2)
1 x 10 k ohmios (R3)
1 x 50 k ohmios trim pot (VR1)
1 x 22pF (C1)
1 x 10uF (C2)
1 x 470uH (L1) (en cualquier lugar entre 22 - 470uH funcionaría - podría tener que reducir el valor de C1 sin embargo)
1 x 2N5401 o equivalente (Q1) (o casi cualquier transistor PNP de propósito general, tales como PN2907, 2N3906, etc...)
2 x MPSA06 o equivalente (Q2, Q3) (o casi cualquier transistor NPN de propósito general, tales como PN2222A, 2N3904, 2N4401, etc...)
1 x 1N4148 o equivalente (D1)
1 x Color cambiar LED (D2) (usé tipo "slow cambiando" - que quieras utilizar)
2 x pinzas de batería
