Color de la noche cambiante luz con ATtiny (5 / 8 paso)

Paso 5: en el Perfboard

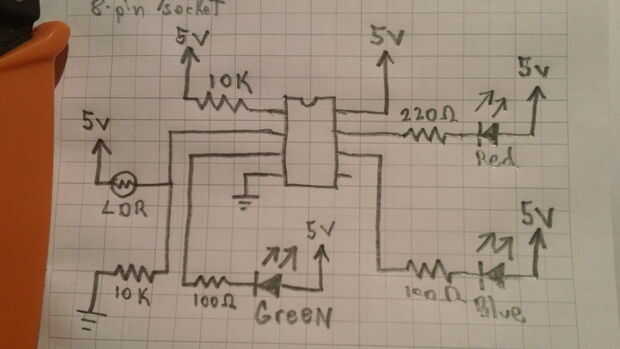

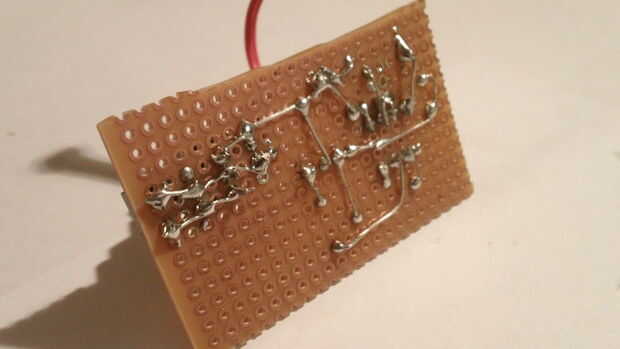

Breadboards son ideales para pruebas y prototipos pero necesitamos un formato más pequeño y permanente algo más así que vamos a hacer ahora el circuito sobre un perfboard.

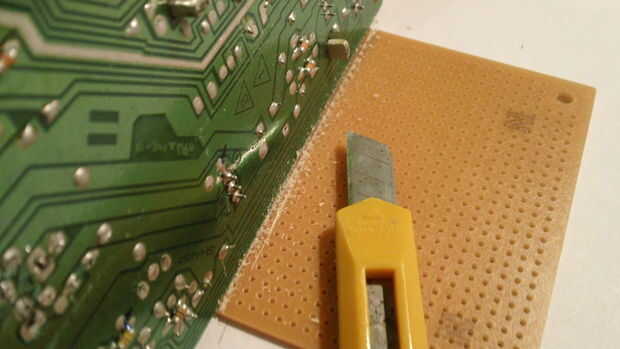

  • Usted necesita asegurarse de que la Junta que va a utilizar es lo suficientemente grande como para el proyecto pero lo suficientemente pequeño como para caber en el bloque de cristal.  Puede medir y marcar con una cuchilla de razer a lo largo de un borde estrecho.  Entonces cuidadosamente quite lo a lo largo de un borde de la mesa.

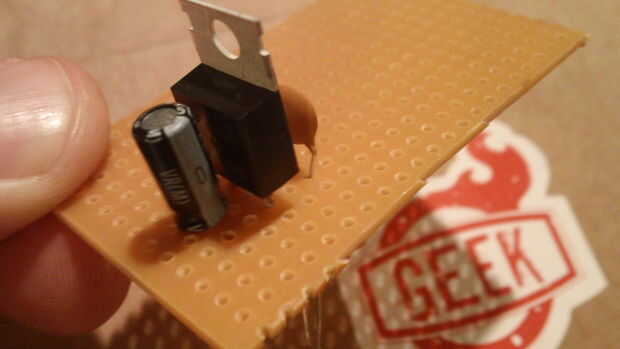

  • Puede comenzar con el poder.  Solía headers hembra acople el cordón pero se pueden igual de fácil soldadura les derecho a la Junta.  Una vez que instaló el casquillo de 22uf, 7805, y la tapa de 10nf tendrá un lugar para conectar los 5v y la tierra.  Una vez más, asegúrese de que utilizar los pins correctos en la tapa de 22uf y el 7805.  Es fácil de mezclar para arriba.

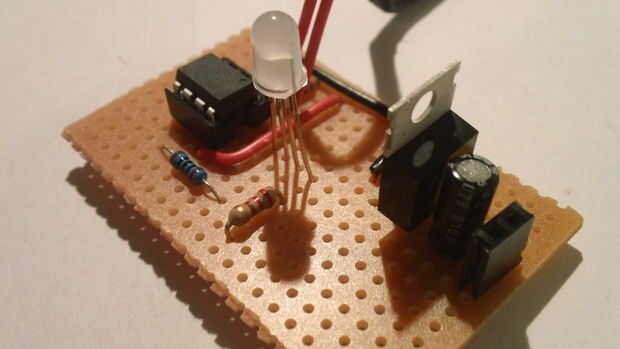

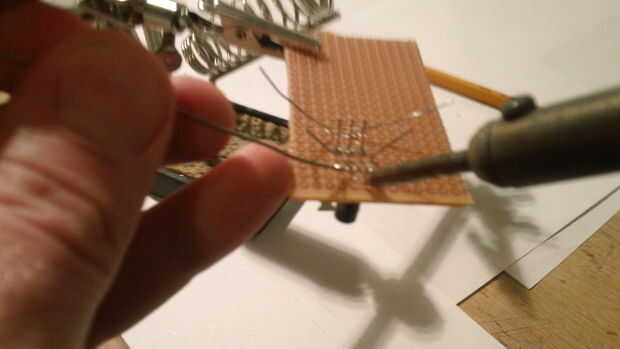

  • Coloqué el LED cerca de la mitad de la Junta que cuando está en el bloque de la luz estará en el centro.  también dejé los cables en el largo del LED.  Pensé que quizás se vea mejor una vez en el bloque.  Puede ver cuadros acabados y ser el juez si quiere hacer eso.

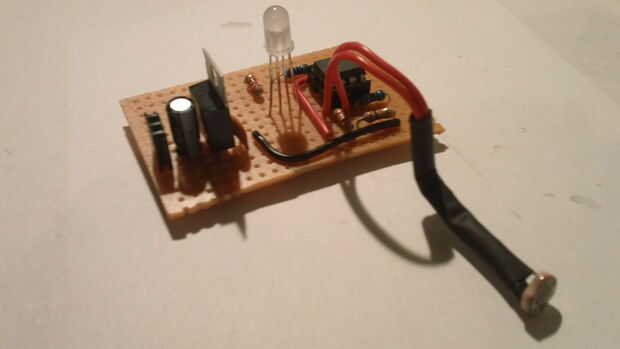

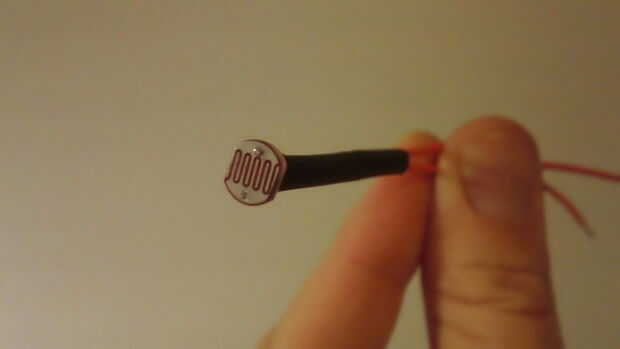

  • Debatieron qué hacer con el LDR.  Que me iba a pegar en la parte interior superior del bloque de cristal y dejar un punto no helado para él, pero no creo le da el aspecto.  Así que hice este "sondeo" (ver foto) sobresalga de la parte inferior un poco.  Se puede doblar para que sea "justo".

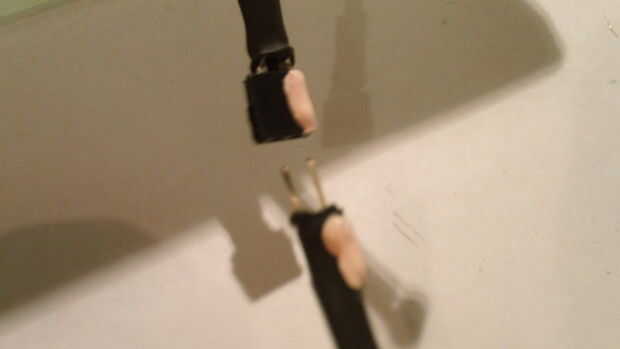

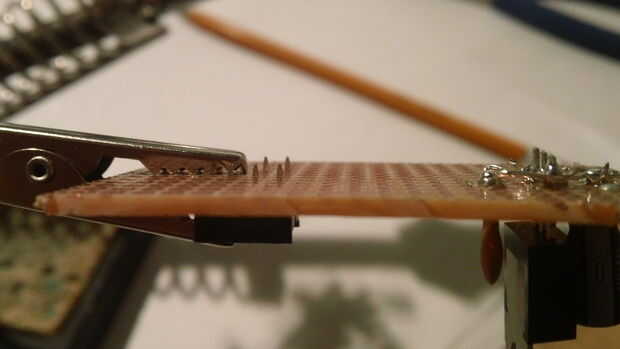

  • Hice un pequeño tapón para el cable por lo que se puede sacar fácilmente y si mi hijo fuera a tirar de la cuerda sería sólo vienen aparte y no se vaya volando.  (ver foto)  Esto no es necesario. Si usted hace esto, que desea marcar con pintura para saber de qué manera se conecta.

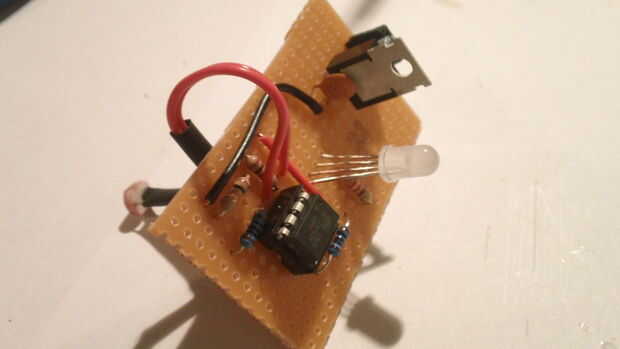

Cuando esté hecho se puede probar en el bloque a ver cómo se ve.
