Paso 4: Movimiento del espejo
Después de que el software experimenta construir prototipos de mecánica diferentes para ver como los espejos de la inclinación.
Para construir estos prototipos usé Fusion360. Es mecánicos simulaciones ayudaron a recorrer diferentes soluciones mecánicas. Una cosa que siempre tenía que tener en cuenta era hacer el mecánico más sencillo posible porque necesitaba para producir 900 de los.

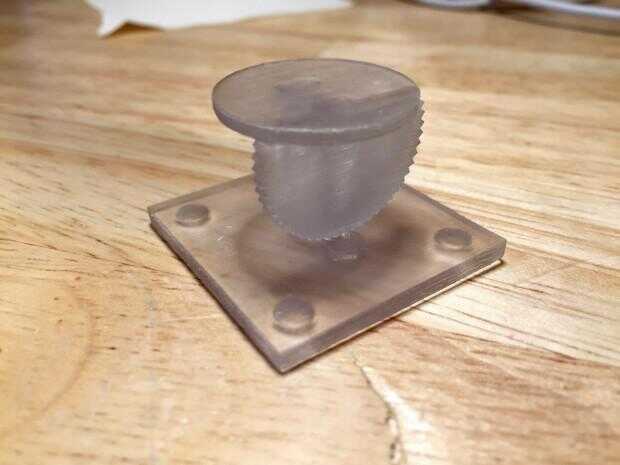

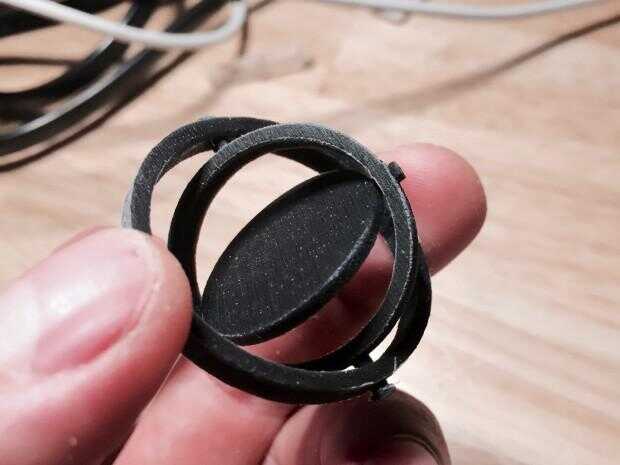

Para reducir la complicidad mecánica me centré en una mecánica conocida, el cardán. Una impresión 3D en una impresora de resina base me permitió fácilmente imprimir un cardán completo funcional. Después de ver que un cardán solo tiene un costo total de la resina de unos 4$ necesitaba encontrar un mejor método de fabricación.

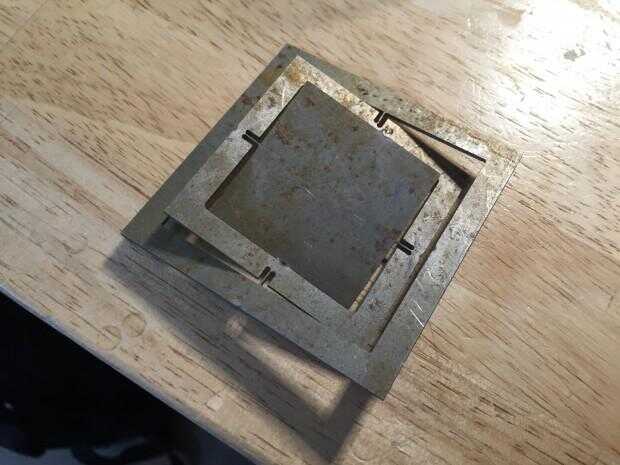

Este fue el primer intento de cortar un cardán de material de hoja plana con un chorro de agua. El resultado parecía prometedor pero rápidamente me di cuenta de que necesitaba experimentar más con materiales y geometría. El mayor problema era que tenía que encontrar una herramienta diferente para cortar el metal porque el corte del jet de agua fue de amplio. Yo quería hacer los espejos no más entonces 20mm. La curva del chorro de agua era grande hasta para una geometría de filigrana.

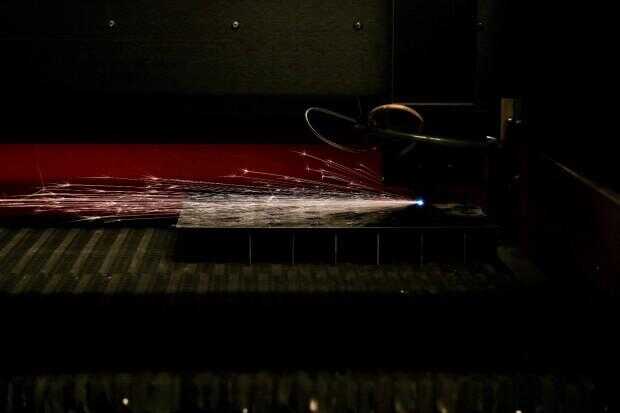

Como una herramienta para cortar metal decidí utilizar un cortador del laser Metabeam 400W. El cortador del laser tiene un corte mucho más fino que me permitió experimentar con geometrías más pequeñas y más complejas.

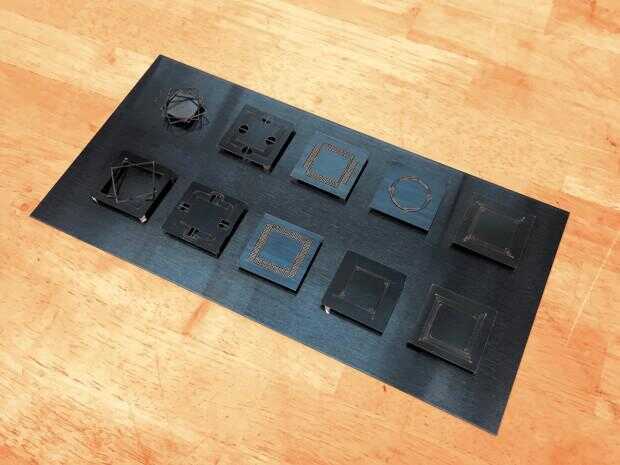

Después de algunas investigaciones material decidieron utilizar GrooveThree azul templado debido a sus atributos flexibles y su bonita azul acabado superficie. En la imagen superior puedes ver algunos experimentos en distintas geometrías.
De izquierda a derecha.
- espiral, se rompió debido a la presión de aire que se utiliza para hacer cortes mejor
- cardanes, trabajado pero se rompió bastante rápido y necesita mucho espacio
- corte plegado, Esto funcionó muy bien pero corte tomó para siempre
- muelles, 4 en el lado derecho fueron diferentes resortes que trabajaban mejor y eran fáciles de cortar

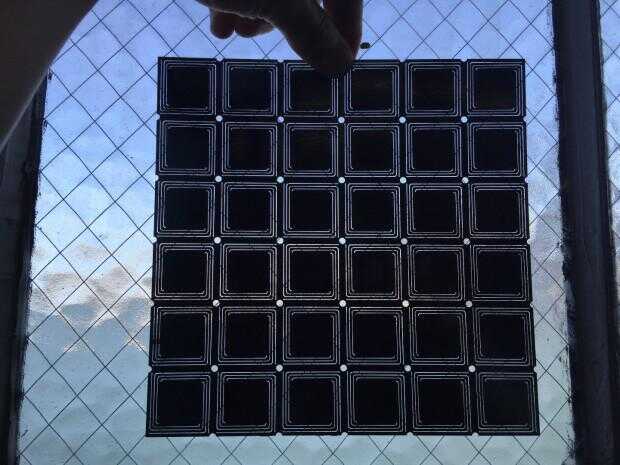

A continuación que puede ver una hoja final que justo sale de la metabeam
