Paso 4:

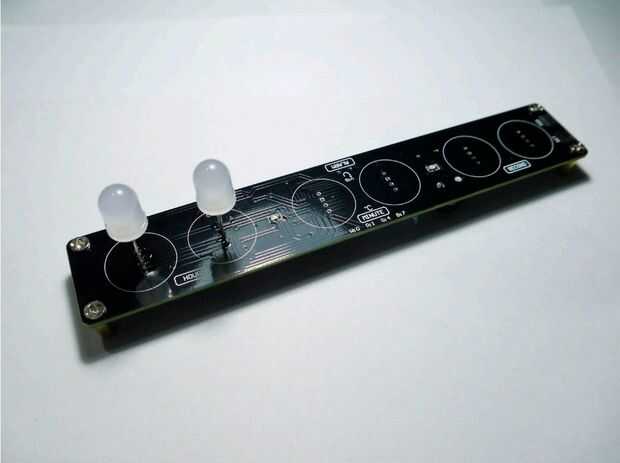

Ahora PCB ft los cuatro separadores con los tornillos cortos, según la foto de arriba. Esto le permite trabajar en el reloj sin aplastamiento de los interruptores de mercurio hacia abajo hacia el PCB. Montar los LEDs SMD - al final con un punto verde es negativo y va hasta el extremo derecho de la PCB (con la escritura en la placa de la manera correcta para la lectura). Ahora ft el primer LED RGB, caer hasta que el cable más largo sólo toca el escritorio, y asegurándose de que está en la forma correcta alrededor de (plomo más larga va en el agujero con el botón cuadrado), el pin positivo en lugar de la parte superior de la soldadura. Luego soldar el resto de los pernos, asegurándose de que es vertical y en ángulo recto con la placa en ambas direcciones.
