Colorido reloj de cuenta regresiva para la gestión de línea de tiempo apretado (1 / 3 paso)

Paso 1: partes

Siguiente es una lista de las partes y para los más "especiales" un enlace donde se puede comprar. Considerar la búsqueda eBay u otras tiendas para conseguir mejores precios.
1 tablero de x Arduino (Mini/Nano u otro)

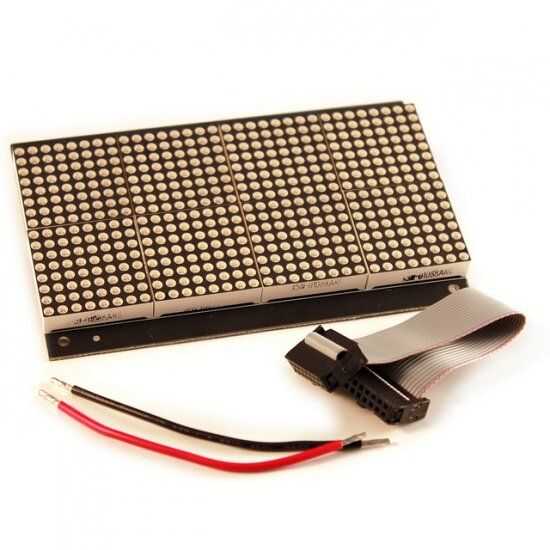

1 x HT1632 LED Dot Matrix Mostrar http://store.arduino.cc/ww/index.php?main_page=product_info&cPath=6&products_id=178
1 Sensor de temperatura x DS1820 (el DS18B20 es bueno también).
1 reloj de tiempo real (RTC) de x DS1340 módulo http://www.gravitech.us/i2crecl.html
3 x botones http://www.gravitech.us/mopubusw12sq.html
1 x botón de Arcade http://www.gravitech.us/pubu33bl.html
Resistencia de 4.7 x 5 K
1 x 10uF condensador
1 x 5V zumbador http://www.gravitech.us/acbuzzer4v8v.html (realmente compré uno diferente en tienda por un precio mucho más barato)

Es posible que tenga algunos cables puente de hombre a mujer como estos: http://www.ebay.com/itm/30pcs-1pin-Wire-Male-Female-Jumper-Cables-for-Shield-or-EQUIV-/190720063441?pt=LH_DefaultDomain_0&hash=item2c67cd37d1 para conectar entre la pantalla y el Arduino. También, dependiendo el formato exacto del módulo RTC, necesitará los cables puente diferentes también. Si vas con el mencionado anteriormente, tiene header macho para poder usar estos cables de hombre a mujer. Para la conexión de la pantalla usted necesita 6 alambres y cables para los 4 RTC. Dependiendo de cómo y qué tipo de botones que usted elige, usted necesitará los cables y, opcionalmente, un tablero de pan para poner en.

Notas:
a) la matriz de LED es muy bonita y viene de su electrónica. Al parecer hay una confusa lista de variantes para este tipo de pantalla. El enlace a la tienda de Arduino es donde yo tengo la mía.
b) usted puede cambiar fácilmente el RTC para ser cualquier otra, incluso DS1307 basado en que es más barato (menos de $4,00 en eBay). Modificaciones al código de menores pueden ser necesarios dependiendo de qué módulo RTC que elija.
c) usé Arduino Nano que tiene la conexión USB, más fácil de programar y todo. Para ahorrar en costo usted puede elegir cualquier variante realmente que es 5V uno (la exhibición de la matriz se diseña para lógica de 5V)
d) la corriente consumida por la matriz de LED es relativamente alta, así que asegúrese de proporcionar gruesos cables de tierra y Vcc
