Paso 2: Combinación de módulo
Si estás familiarizado con arduino, será muy fácil conectar estos módulos juntos.
1. RGB LED Matrix
La matriz de LED RGB está compuesto de WS2812B RGB LED. Hay cuatro clavijas para la conexión. ellos son:
- + 5V - 5V fuente de alimentación
- DIN - señal de entrada
- GND - Masa
- DUDA - salida de la señal de control y conecte al DIN de siguiente panel
Solo nos falta el + 5V/GND/DIN pin, usted puede conectar la clavija DIN en cualquier Pin digital de Arduino. En mi caso, elijo el pin D5.
2. RTC
Elegí Grove de Seeed - RTC, que se basa en el chip de reloj DS1307 y soporte protocolo I2C. Conectar directamente a la interfaz I2C de Arduino.
3. potenciómetro de corredera
Conectar el potenciómetro deslizante con conector ADC de Arduino, A0 por ejemplo. Cuando se desliza el potenciómetro, el voltaje de salida cambiará con su operación.
4. ultrasonido Ranger
El Ranger ultrasónico es un módulo de medición de distancia sin contacto. Es controlado por solo perno.

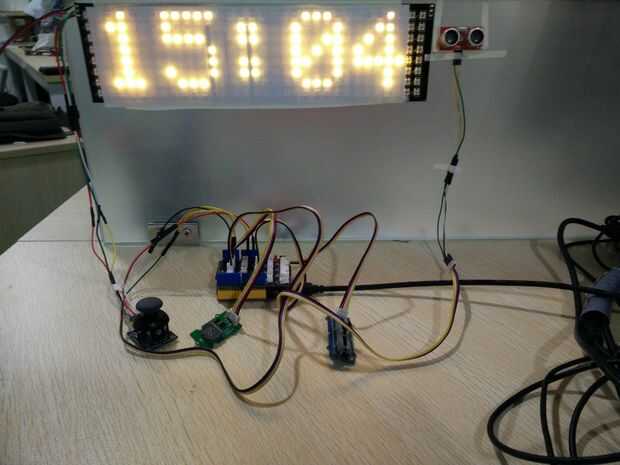

El diagrama del circuito completo se muestra en la imagen,
