Combatiente de la robusteza Gizmo | Robowars | Battlebot (1 / 15 paso)

Paso 1: Lista de piezas

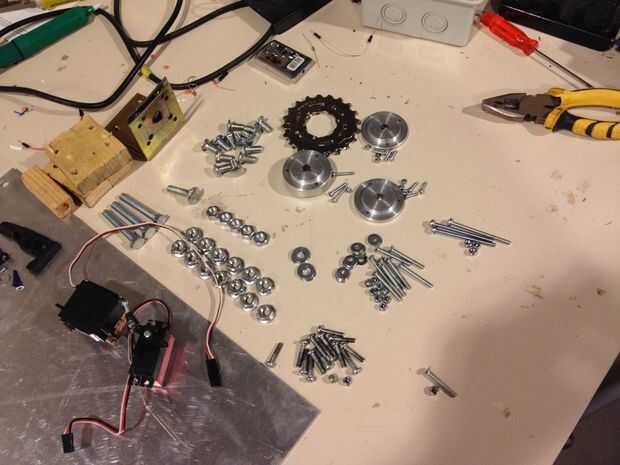

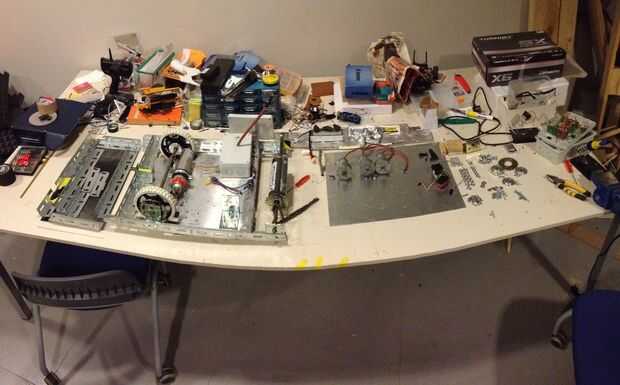

En las fotos de este paso puede ver algunas de las partes. Básicamente necesitamos un montón de piezas y herramientas. Pero no te preocupes. Siga los pasos y va terminar de construir este robot.

Partes:

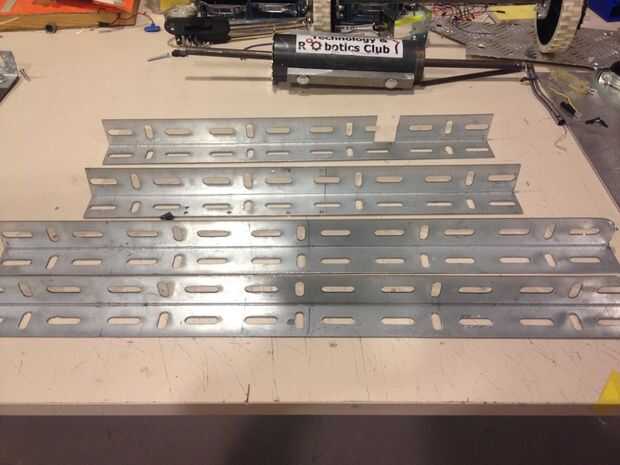

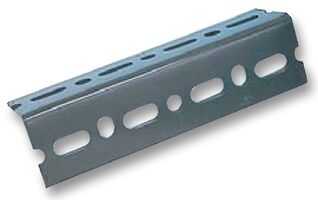

1.

   (2mm de espesor) (3 o 4 metros de largo en total)
2. 50x55cm hoja de aluminio (espesor de 1.5mm)
3. Auto cierre métrico 8 pernos (50 de ellos será suficiente)
4. Los pernos de carruaje de hongo. (para métrica 8 tamaño y con la longitud de 2cm como máximo) (50 de ellos)

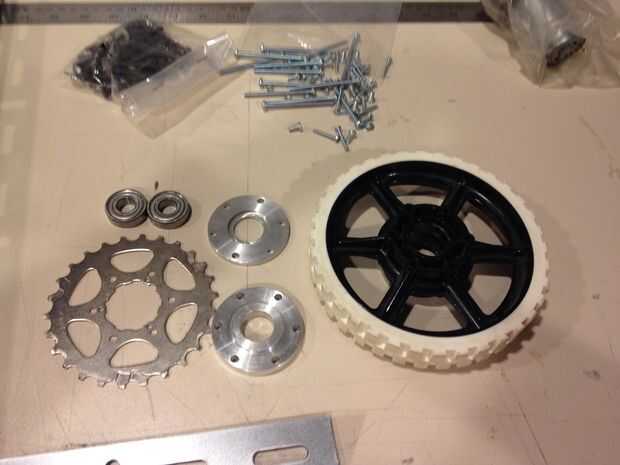

5. metal 2 ruedas libres con pisadas en él. (Diámetro de la parte tratada es M8)
6. 2 llantas con alta fricción - diámetro de mis llantas son de 13 cm y su grueso con el borde es de 5 cm.
7. 2 barra de hierro (45 cm de largo y el diámetro de 12 mm)
8. Primera marcha de cualquier bicicleta (cantidad: 2)
9. Quinta marcha de cualquier bicicleta (cantidad: 4) (usted puede cambiar en la forma que desee)
10. 6 rodamientos con diámetro interior de 12 mm y diámetro externo de 28 mm
11. M4, sus pernos y sujetadores largo estrellas 8 cm (cantidad: 12)
12. Anillos de retención externos (cantidad: 20)
13. Soportes de ancho de metal en forma de L (cantidad: 7) (anchura de cerca de 7cm, longitud del lado largo cerca de 10 cm) (sin dimensiones exactas. Verificación paso 5)
14. Soportes de metal estrechos en forma de L (cantidad: 2) (anchura de cerca de 5cm, longitud del lado largo cerca de 7 cm) (sin dimensiones exactas. Verificación paso?)

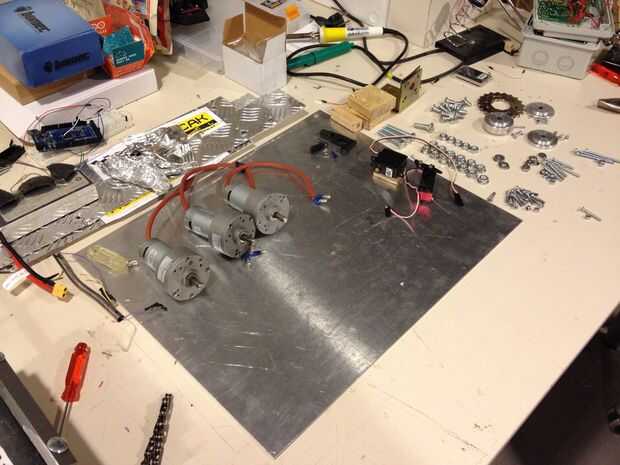

15. 3 x 385 rpm motores con base de 10800 rpm
16. 2 x cadena de bici - longitud de la cadena de bicicleta de adulto estándar será suficiente
17. 3 x capacitores no polarizadas con 100uF si no trabajan con sus motores utilice 100nF en su lugar
18. Tomas de corriente (masculino-femenino) - usted puede decidir sobre ellos cuando estás leyendo los pasos
19. 2 m cable largo resistente al fuego con 2 alambres de núcleo
20. cable largo resistente al fuego de 30 cm con 4 hilos de núcleo
21. 12 cabeza philips M4 25 mm de largo los tornillos
22. Android Tablet
23. M3 con una longitud de 4 cm con tornillos correspondientes (cantidad: 9)
24. M8 Las arandelas (cantidad: 6)
25. Módulo Bluetooth HC06
26. Arduino Uno
27. Abrazaderas de plástico
28. Cable de carga de Arduino
29. Tornillos M3 (cantidad: 10)
30. Cocina más ligera con cuello ajustable de metal
31. Cocina más ligera
32. tubo largo de plástico de 20 cm (el diámetro depende de la boca de su tubo de butano)
33. Tubos de butano a presión (300 ml)
34. Garras de pipa de gas (diámetro depende del diámetro de la lata de butano)
35. Servo RC (9kg/cm)
36. Velocidad servo RC (12kg/cm) con caja de titanio
37. Cuerdas de pesca (30 cm es suficiente)
38. Li-Po 11.1V 6000mah
39. 1040 PM cepillado prueba agua de conductor del motor (calidad: 3)
40. De acero de diámetro de 5,6 cm y longitud: 30cm o 20 o 25
41. Pantalla principal -> chapa 3 mm hierro duro grueso 50 cm x 24 cm
42. Sopórtales secundarios -> hojas de aluminio de espesor 2 mm. Tamaño depende de su estructura. Comprobar el paso llamado: escudos
43. Espumas para amortiguación - cantidad de decidir ver las fotos en el paso denominado: elaboración de cuadro de li-po
44.

    (corta la conexión cuando su empujado)
45. Cajas de plástico resistente al fuego

Antes de comprar estos parte Lea todos los pasos y decidir sobre sus dimensiones. Porque usted puede cambiar de dimensiones y puede encontrar un error en alguna parte (yo soy un ser humano :)

Herramientas:

1. Taladro de mano poderosa (para atornillar y taladrar)
2. Diverso tamaño de las brocas (para acero y aluminio)
3. Máquina de soldadura
4. Pinzas
5. Alicates de corte lateral
6. Cargador Li-po
7. Archivos para metales
8. Llaves (diferentes tamaños)
9. Hackear cualquier Sierra automática para aluminio de corte o sierra
10. Herramienta de unión de anillo de retención externo
11. Herramienta de montaje de la cadena
12. Pistola de pegamento caliente
13. y cualquier cosa que usted puede pensar como una necesidad

Softwares necesitadas:

1. AutoDesk Inventor
2. Software de programación de Arduino
3. Software de programación de dispositivos Android
