Paso 7: Armas #1: mecanismo de Lanzallamas
Vea el video de este paso y ver qué tan bien está funcionando el lanzallamas. Pero se dará cuenta que la potencia de nuestros motores no son que mucho suficiente. Debe aumentar el esfuerzo de torsión en su diseño.
Construyamos el lanzallamas!

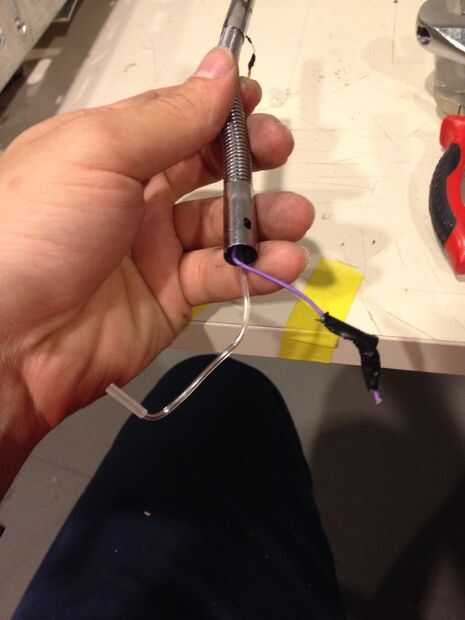

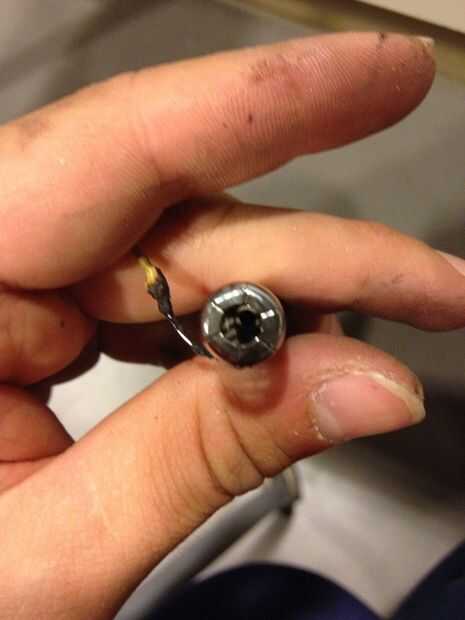

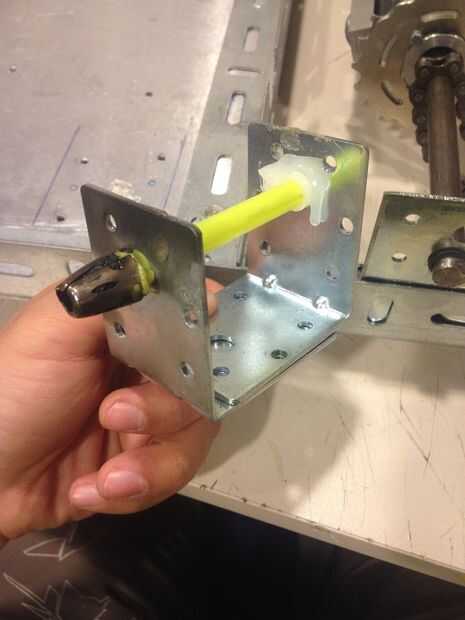

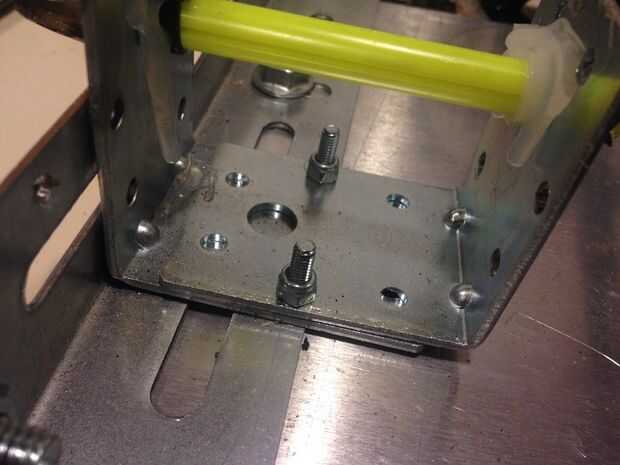

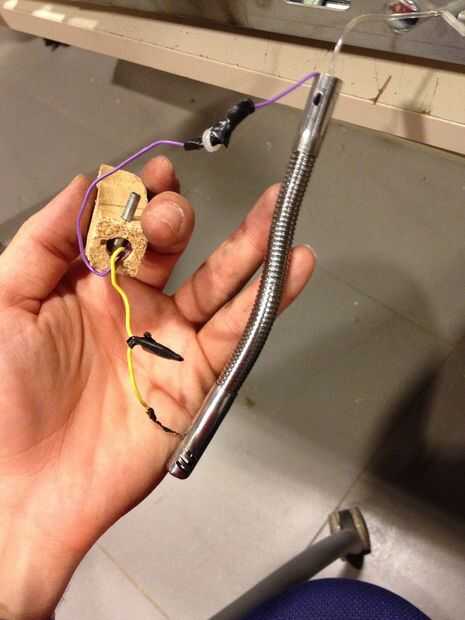

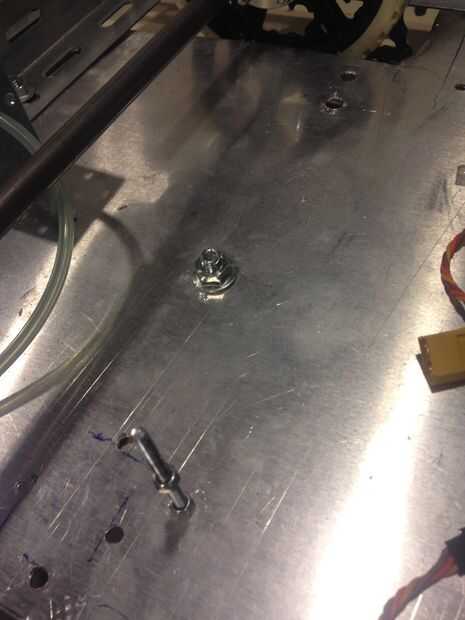

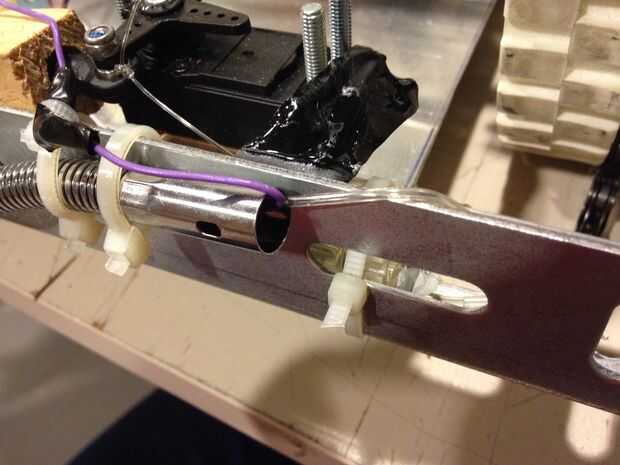

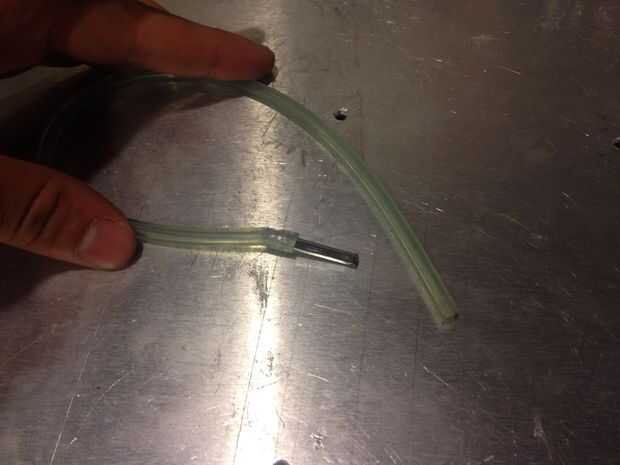

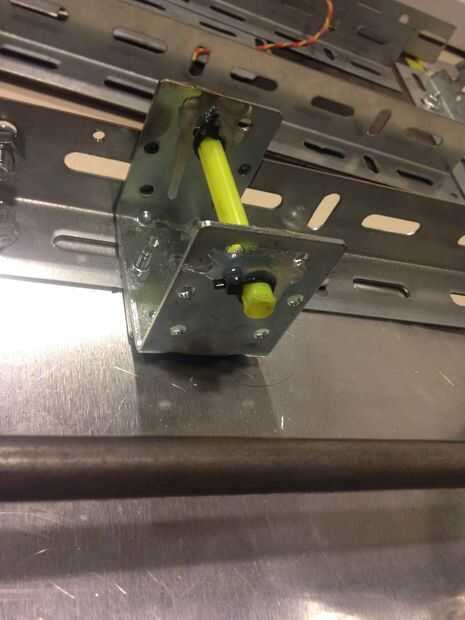

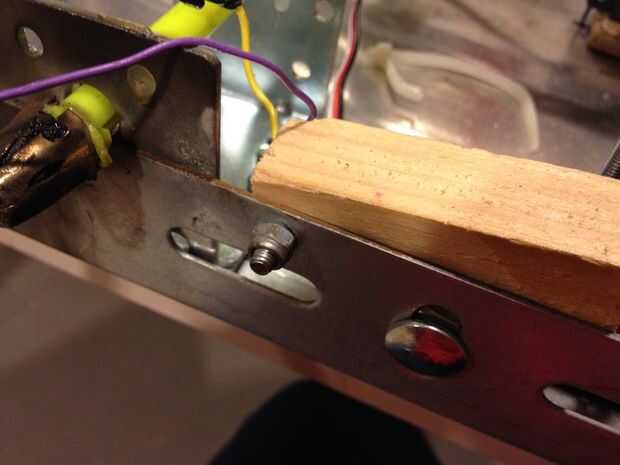

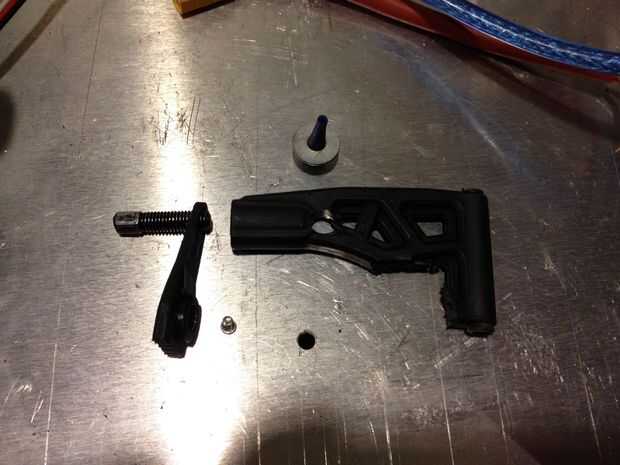

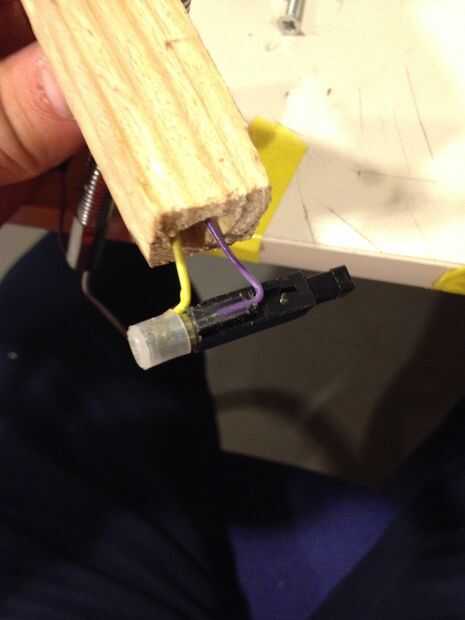

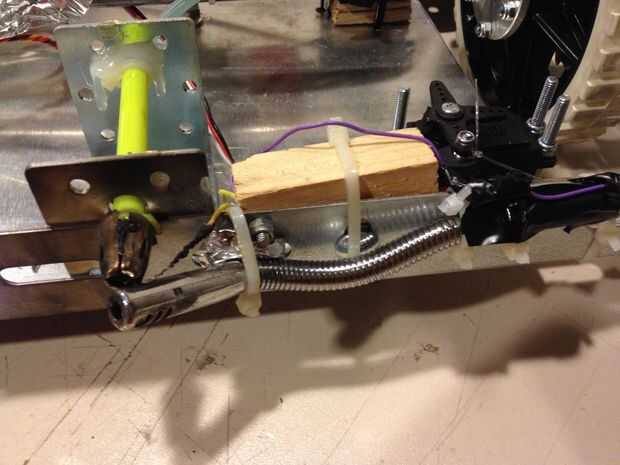

En primer lugar tomar una cocina más ligera y lo desarma. Necesitamos su largo cuello. Véase el cuadro 1 y estabilizar ese cuello en medio de la parte trasera de nuestro robot con soportes anchura pequeña que tenemos. Nuestro cuello plástico debe tener metal nariz que derretirá. Estabilizar con pistola de pegamento caliente en sus soportes. Y estabilizar sus soportes en nuestro chasis de base con cualquier sujetadores que desee. Ver fotos 1-2-3-4 y luego tomar un tubo largo de plástico de 20 cm en el diámetro de la nariz de su tubo de soporte de gas butano. Enchufe un objeto cilíndrico hueco metálico en la boca de la pipa (véase pic5) y enchufe dentro de su mecanismo estabilizado como ves en la foto 6.

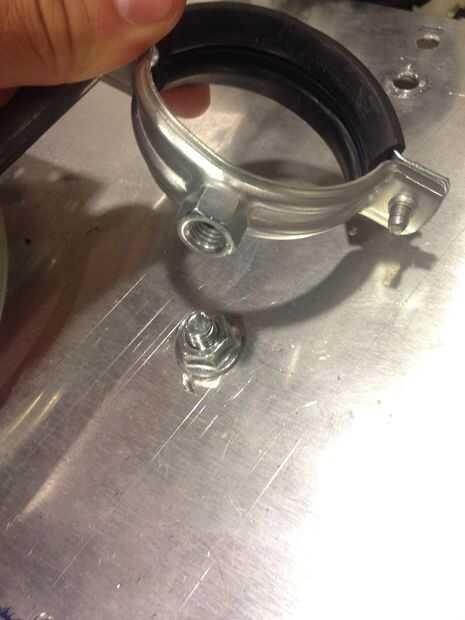

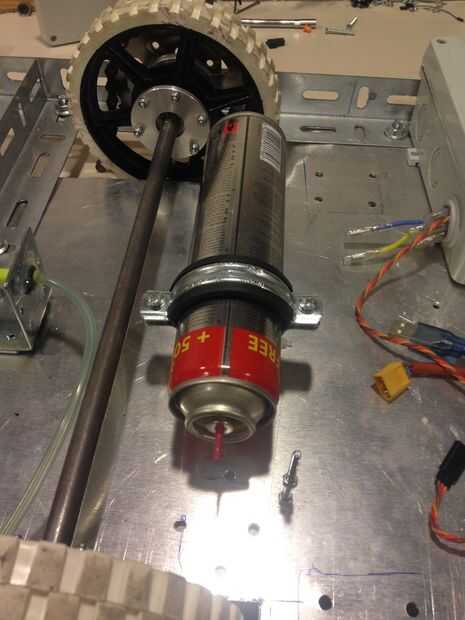

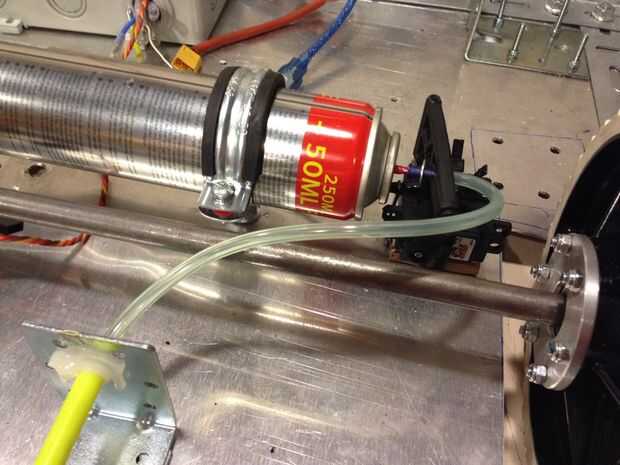

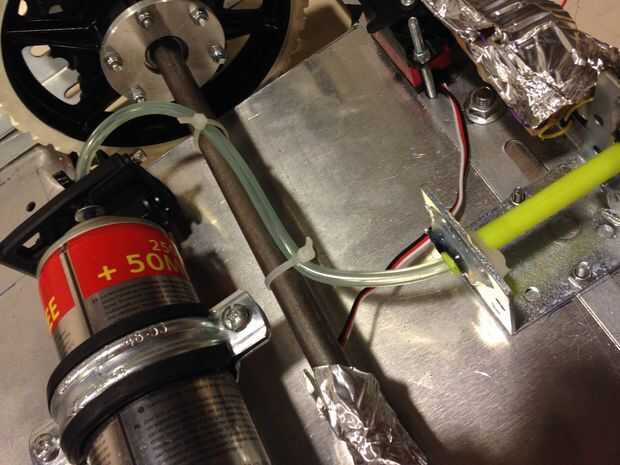

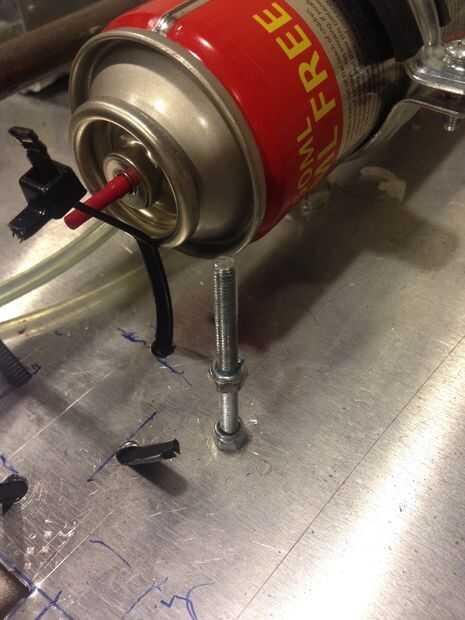

Es tiempo de poner portador de butano. Con la cabeza de la seta que M8 Pernos nos estabilizar la abrazadera para nuestro can de butano. Luego usamos la pinza para sostener nuestra lata de butano. Ver fotos 7-8-9. Organizar que el lugar del butano puede según los cuadros. En la foto 10 vemos mis latas de butano.

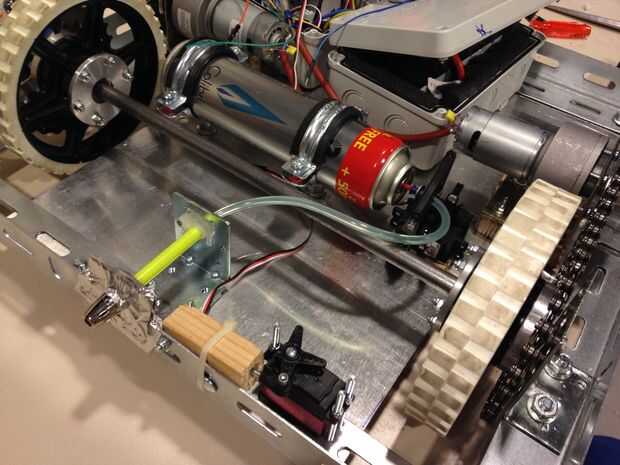

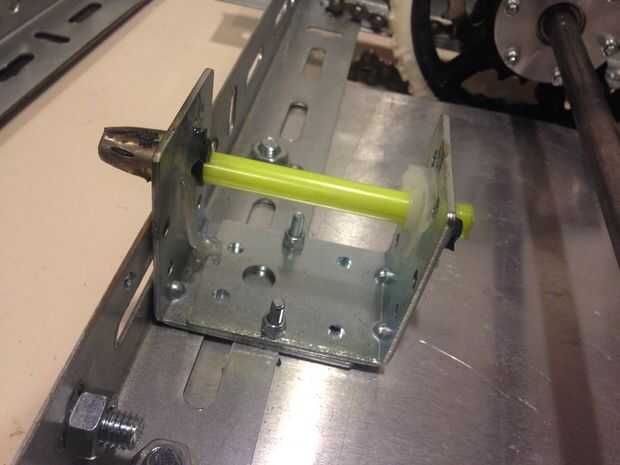

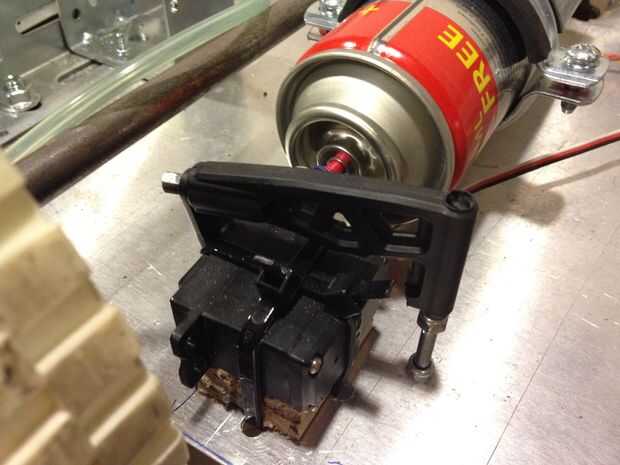

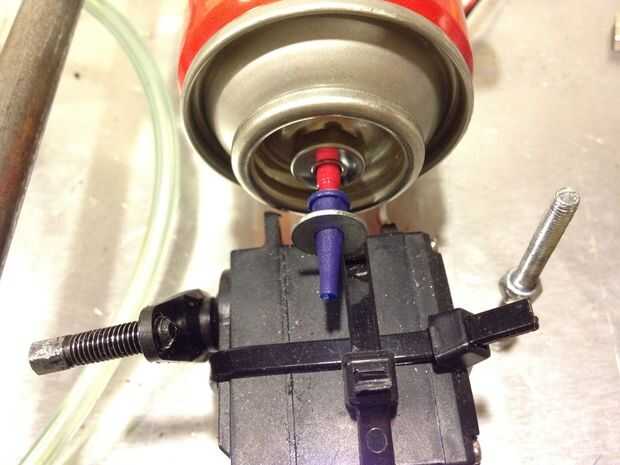

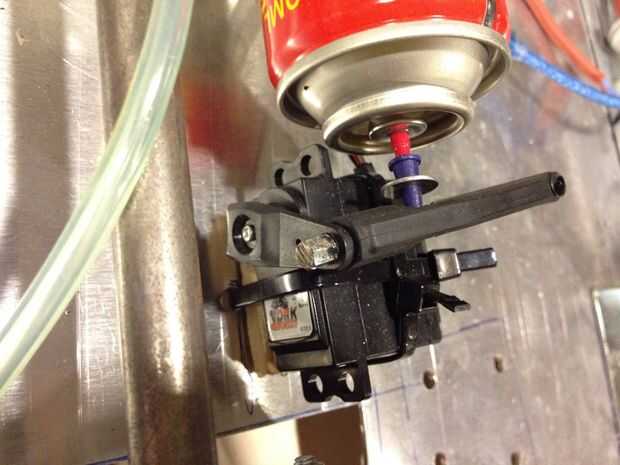

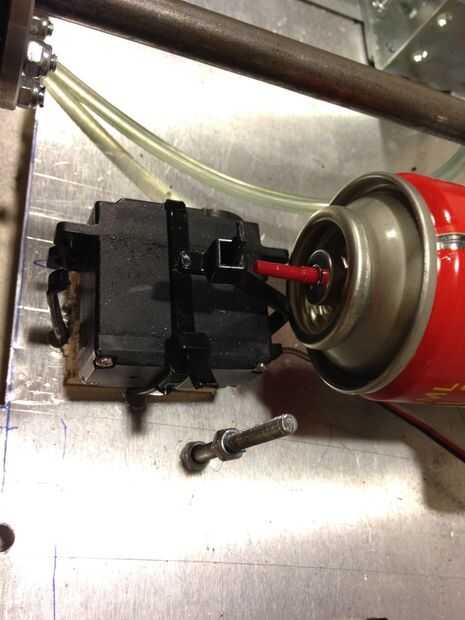

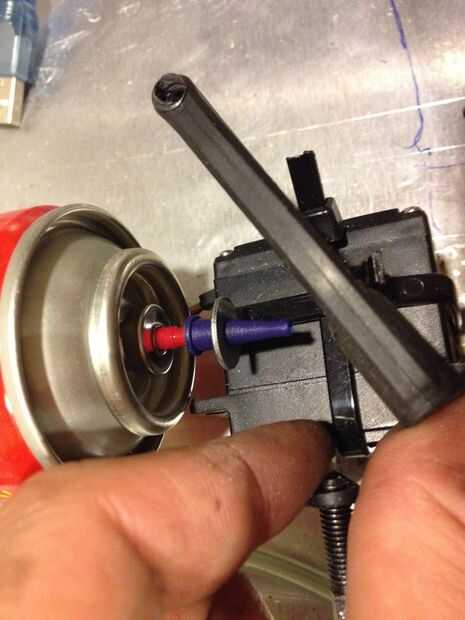

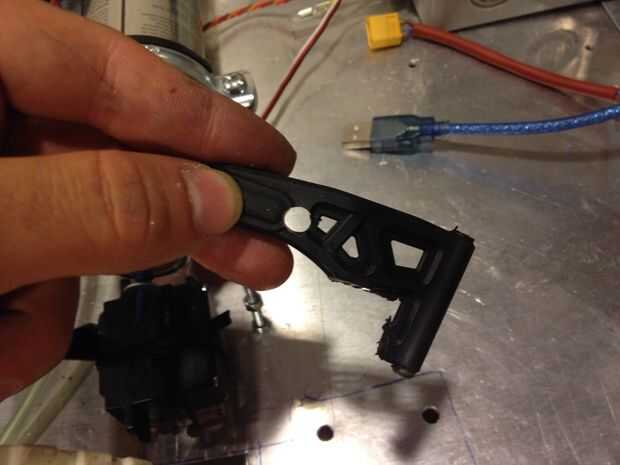

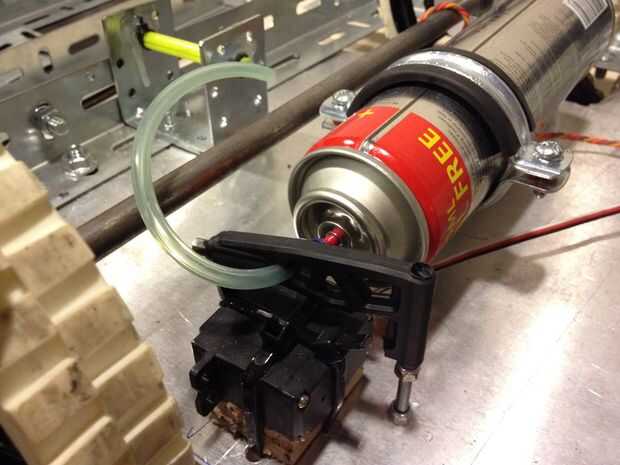

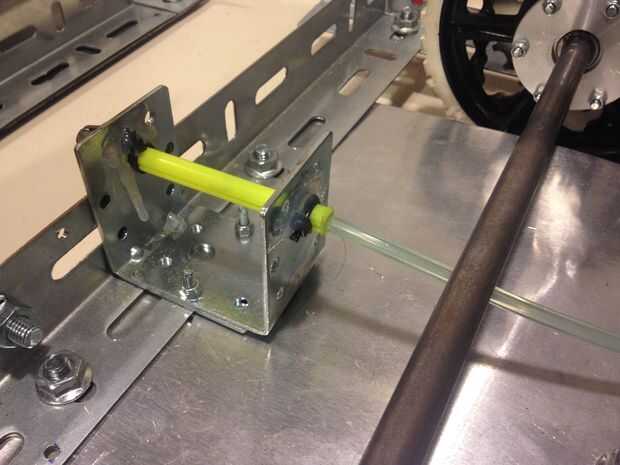

Ahora voy a introducir el primer motor de servo para este proyecto, hacerlo seguir de butano. Este servo debe proporcionar al menos 9kg / cm. de otra manera no tendrá suficiente fuerza para operarla. Nuestro sistema para obtener el gas de la lata es muy básico. funciona como una puerta. Ver sistema de fotos 11-12-13-14-15-16-17-18-19. Es fácil de entender mis pasos siguiendo estas imágenes con la orden que proporciono. Sistema de la puerta debe tener un brazo largo de la columna y la puerta y servo para abrir y cerrar la puerta. La puerta que me refiero puede verse en pic15.

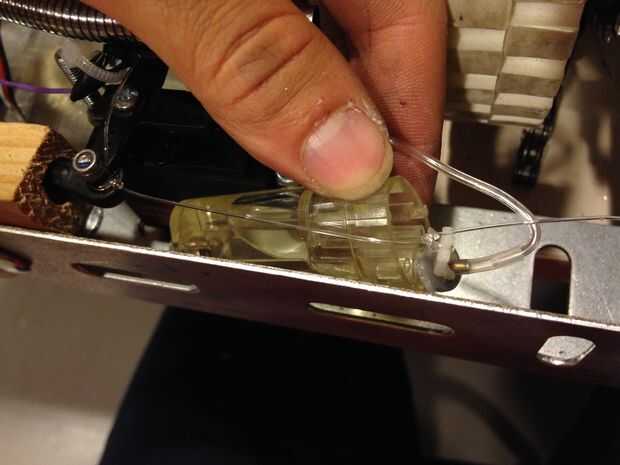

Después de terminar este mecanismo de la puerta, usted puede conectar tubería de plástico en lata de butano (foto 20) y trate de servo con la mano para ver que gas butano está fluyendo muy bien de su pipa. (Es inflamable sabes!!!)
Ahora toma el tubo fuera de la lata y cortar la conexión de seguridad. Porque vamos a introducir mecanismo de disparo de la chispa para crear la llama.

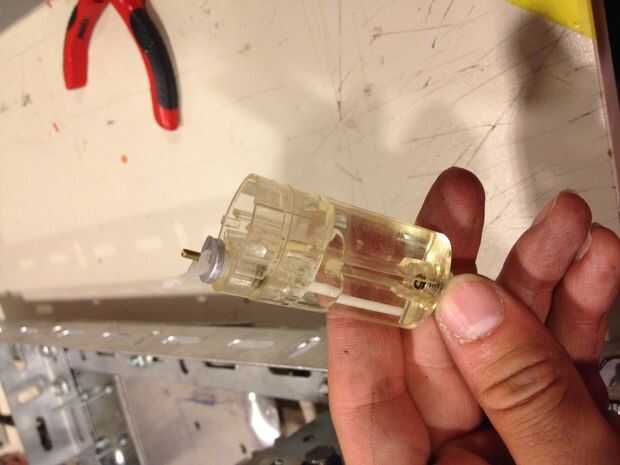

Tener una cocina más ligera con un cuello de metal y ajustable y desmontarlo. Lo estamos buscando porque se muestran en las figuras 21-22-23.

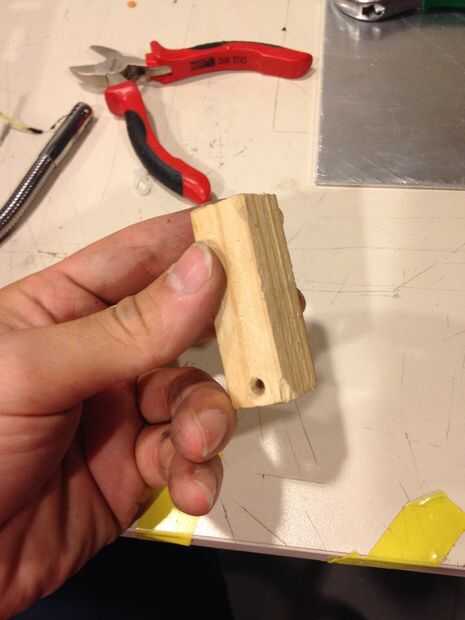

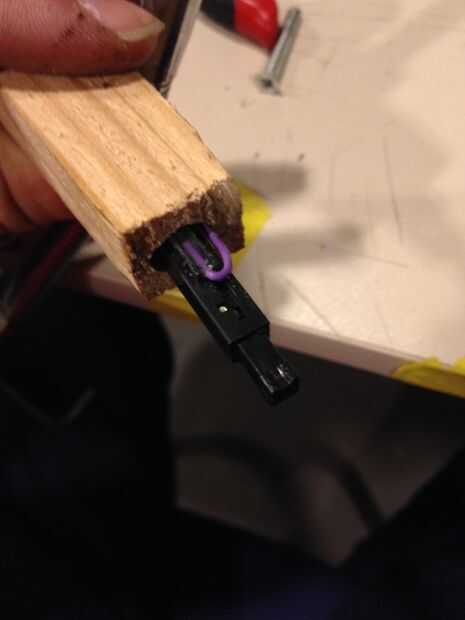

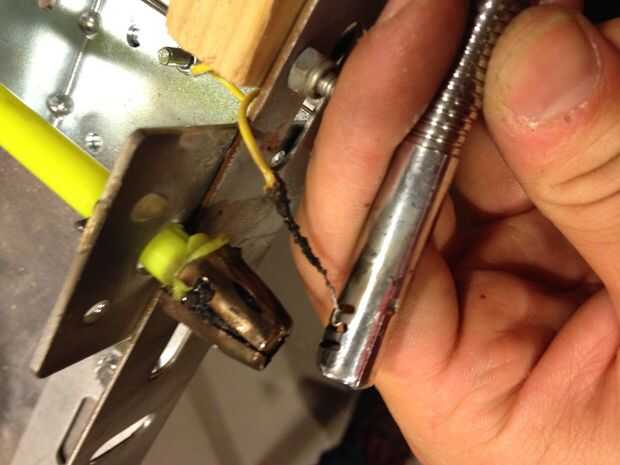

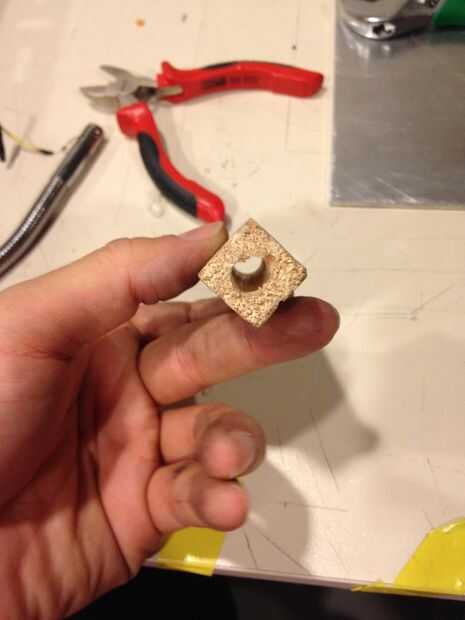

Tomar el productor de chispa y poner dentro el estabilizador de la madera. Ver las fotos 24-25-26-27

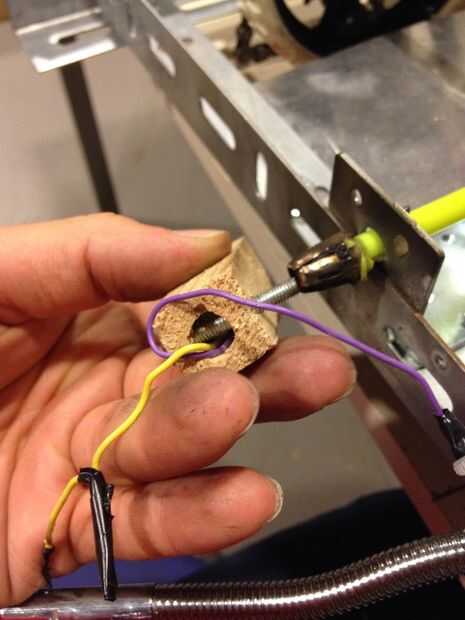

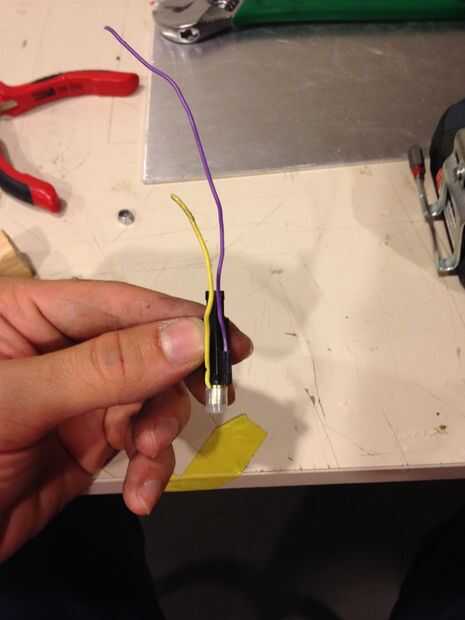

Salen dos cables de los productores de la chispa. Ellos no deberían tocarse. Cuando el productor de chispa desencadena la chispa saltará de un cable a otro. Supongo que sabe usted de una de las obras más ligera. Por lo que tomar estos cables y buscando organizar cuadros 28-29-30.

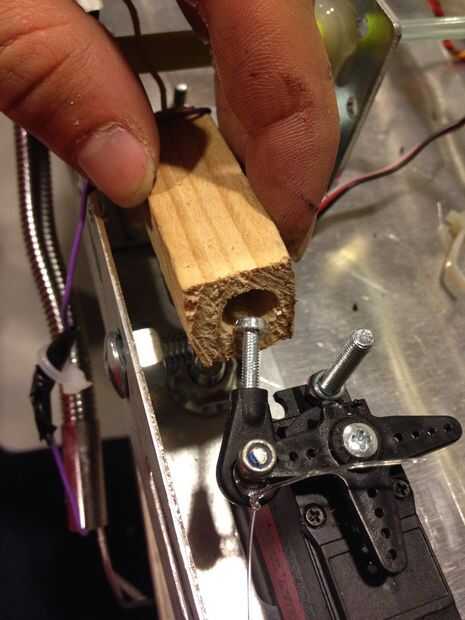

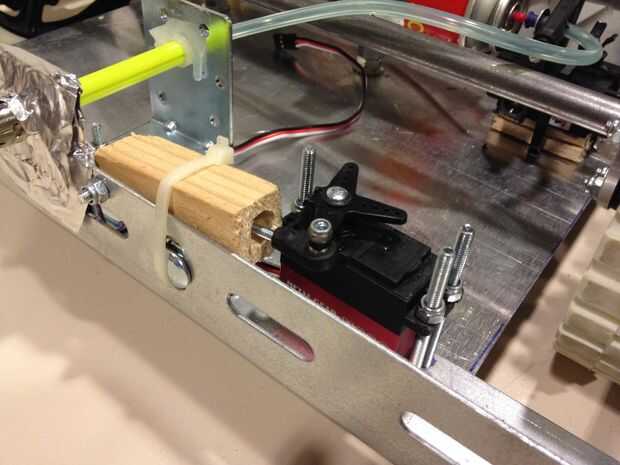

Es el momento para presentar nuestro segundo motor servo potente con engranajes de titanio de alta velocidad y 12kg/cm. Ver fotos 31-32-33-34 para estabilizarlos por consiguiente.

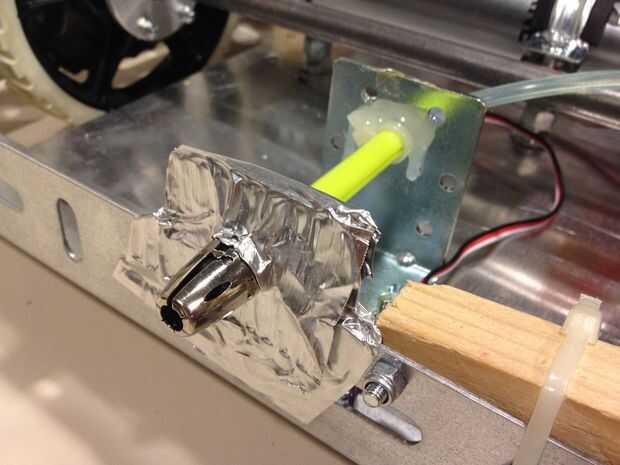

Vamos a estabilizar el cuello metálico en nuestro chasis por ser nuestro productor de llama piloto. Ver las fotos de 35-36-37.

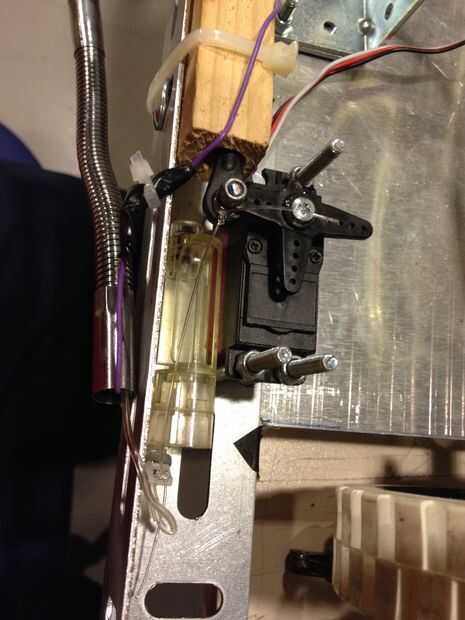

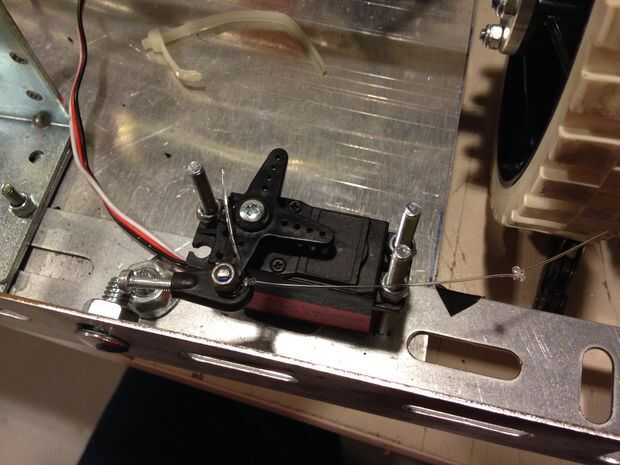

Después de tenemos que estabilizar nuestro tanque de gas pequeño para la llama piloto. Ver los cuadros 38 y 39. Usé cuerdas de pesca para abrir la válvula del tanque de gas pequeño. Es atada para el brazo de los servos. Cuando el servo gira en sentido horario activará el productor de chispa y al mismo tiempo lanzará el gas del tanque pequeño de modo que nuestro piloto aparecerá. En nuestro programa de ordenador para este robot nos funcionará primer piloto y allí saldrá el gas del butano del tanque contenedor.

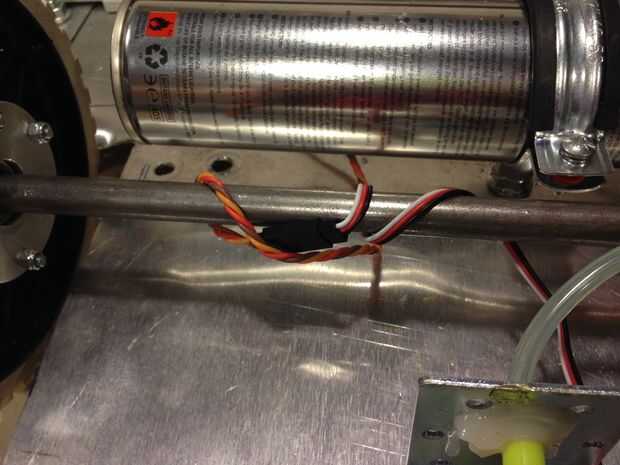

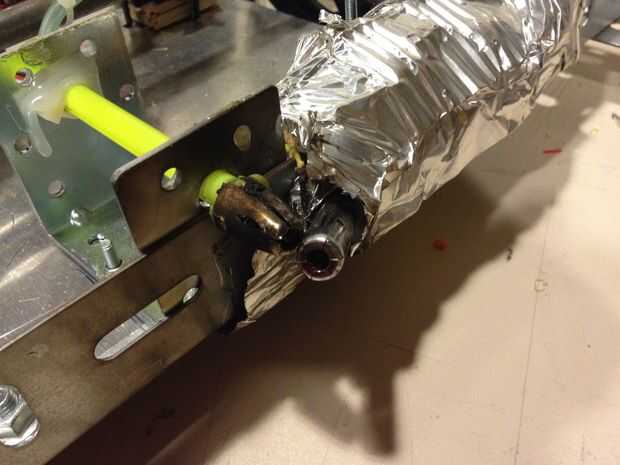

Como paso final cubre los pequeños cables y cables de servo y otras cosas inflamables con papel de aluminio. Ver fotos 40-41-42-43-44
