Paso 3: Cableado de los sensores
Sensor de infrarrojos

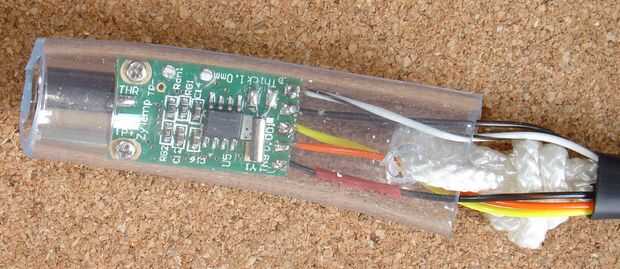

Media pulgada de diámetro interno tubería plástica empujada sobre el sensor claro hace un montaje adecuado. (Nota: hacer el cableado en primer lugar, el tubo no sale una vez en.)
Para los cables del sensor, 26 alambres del Teflon del AWG aislado proporciona una conexión muy resistente y a prueba de calor. (Ver la lista de piezas para una fuente de alambre del Teflon). Una cuerda de nylon a la tubería plástica, alivio de tensión. Alambre aislado Teflon es muy difícil de pelar sin cortar las hebras de los cables. El método recomendado es utilizar un pelacables, como aparece en la lista de piezas y cerrar el pelacables del cable luego abrir y quitar el pelacables y retirar el aislamiento cortado a mano. Uso de los peladores para retirar el aislamiento tiende a cortar el cable.

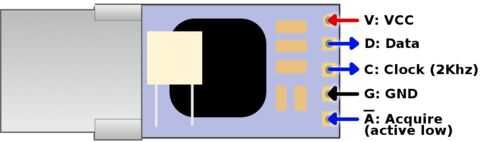

El Sensor de infrarrojos está conectado como sigue:-
V (VCC) conectado a FioV3 3.3V.
G (tierra) conectado a tierra de FioV3.
D (datos) conectado al pin digital FioV3 D2.
C (reloj) conectado al pin digital FioV3 D3.
(Adquirir) conectado al pin digital FioV3 D4.
También añadí resistencias de 300 ohmios en los datos y lleva reloj. Esto protege contra el daño si D2 o D3 es accidentalmente programados como salidas. Usé un jefe del 2 pin para la energía y un encabezado de 3 pines para datos para conectar a este módulo

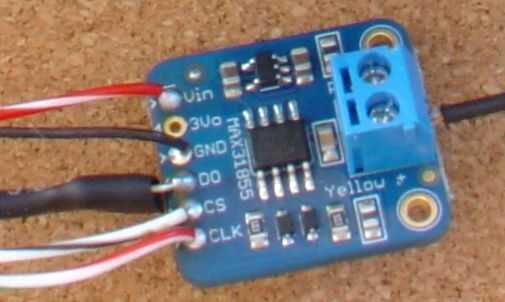

Módulo con termopar tipo K
El módulo de termopar de tipo K es cableado como sigue:-
Vin (VCC) conectado a FioV3 3.3V.
3Vo - ninguna conexión.
G (tierra) conectado a tierra de FioV3.
(Datos) conectado al pin de FioV3 A5. (A5 utilizado como entrada Digital)
CS (Select) conectado al pin de FioV3 A4. (Se usa como salida Digital A4)
CLK (reloj) conectado al pin de FioV3 A3. (A3 usado como salida Digital)
Aquí estoy utilizando los pines de entrada analógicos como pines de E/S digitales estándar. Otra vez añadí resistencias de 300 ohmios en serie con el cable de hacer para proteger contra daños debidos a errores de programación. Usé un pin 3 encabezado por el poder y un perno 4 rúbrica para los datos de este módulo. Corte el pin que no se utiliza en el encabezado de datos. Utilizando diferentes encabezados tamaño permite la identificación fácil del sensor que se conecta donde.
