Combo para cortar ingletes Sierra madera soporte para estaciones de (5 / 13 paso)

Paso 5: Añadir la ayuda del Panel

Para agregar la parte de atrás de la ingleteadora Sierra estación y hoja de ayuda del panel vertical buena, necesita averiguar un ángulo seguro para almacenar productos de plancha en.  Decidí guardarlas 8 grados de perpendicular al suelo por dos razones.  1) no es demasiado inclinada de un ángulo para almacenar hojas en para que no vuelque, y 2) es el ángulo más escarpado para almacenar material en este diseño, es decir, si se dibuja un triángulo que tiene la parte inferior de la canal de la ayuda como su pierna inferior, el panel se almacenan como la hipotenusa y la pierna vertical posible el ángulo más escarpado al inclinarse el panel trasero en el canal , obtener un ángulo de esquina de 98 grados.

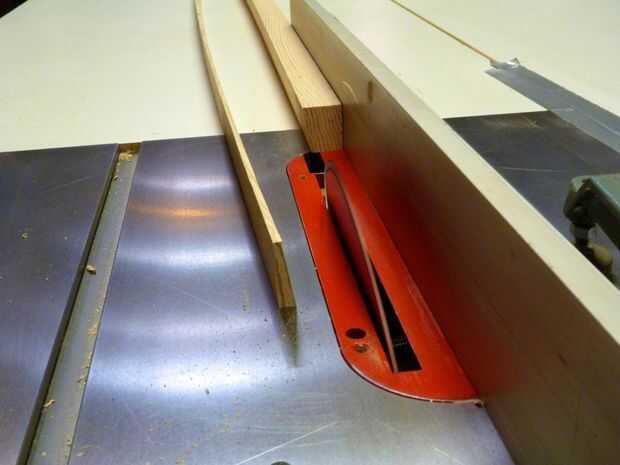

Ahora que ya sabe que, el ángulo de la hoja de Sierra de mesa a 8 grados y cortar uno de lo 8' 1,5 "x 1,5" cuadrado madera stock en ese ángulo.  El ancho no importa, solo sacar una rebanada fina de ángulo para que te queda con un bloque de abrazadera de esquina que tiene ese ángulo de 8 grados en ella.

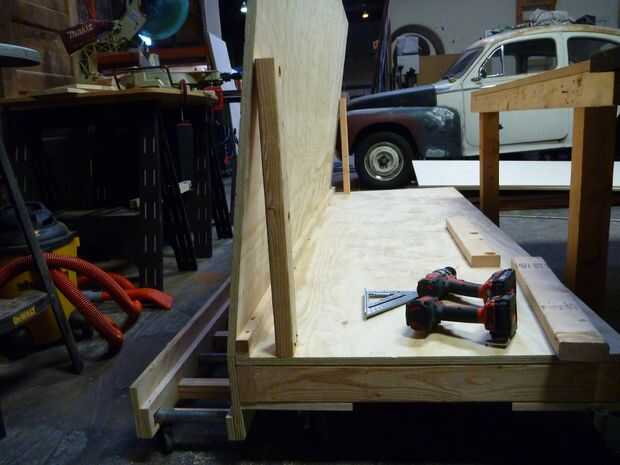

Tornillo que pieza en ángulo en la parte superior de la caja de torsión creando una cuña para el panel de soporte vertical.  Corte una nueva hoja de 4' x 8' de madera un poco en anchura por lo que la profundidad del canal, además de la altura de su apoyo vertical será sólo una o dos pulgadas más que el panel de 48" almacenados.  Este panel es el soporte de panel vertical.  Atorníllelo en la Cala que sólo atornillado en la caja de torsión y de 2 x 4 para apoyarlo mientras construyes el resto de la estación de sierra.  Ver las fotos.

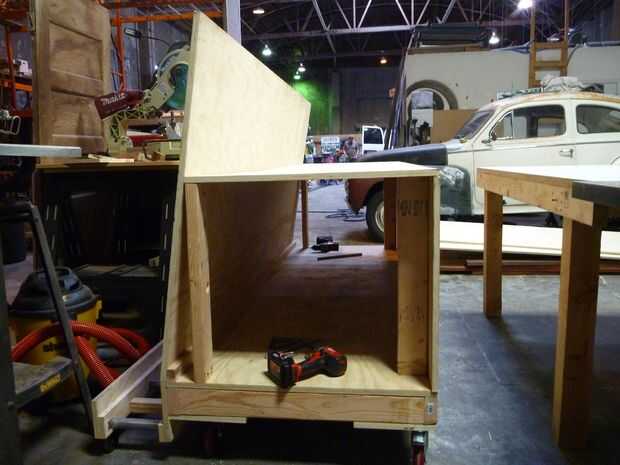

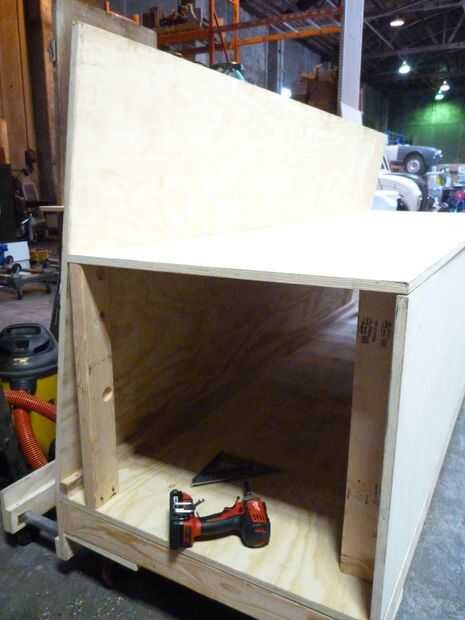

Cortar dos paneles de madera contrachapada grande más para crear la parte superior y parte delantera de la Mitra VI estación y utilizar 2 x 4 para apoyar en todo para unir todo.  Toma dimensiones de estos cortes que tiene sentido.  Soy un chico de 6' pies de altura, y no me gusta lavar los platos a la altura de contador estándar porque le duele la espalda.  Aprovecho aquí para elegir las dimensiones que se ajuste a sus necesidades.  La profundidad de la superficie superior es también muy variable basado en cuánto espacio tienes.  Dicho esto, usted está atado a cualquier profundidad de la caja de torsión fue cortada a... así que mejor planificar y escoger una profundidad desde el principio que puede apoyar.

Por todas partes un panel de madera contrachapada de 3/4 cumple con otro panel, puse un stock cuadrados 1.5" en la articulación y atornillado los paneles adyacentes en la culata cuadrada, en lugar de otro 3/4" madera contrachapada panel, por lo que sería un poco más material de los tornillos sostener a.  Lo hice específicamente donde la parte superior reúne el panel de soporte vertical, donde la parte superior se encuentra con el panel frontal, y el panel frontal cumple con la caja de torsión.  Estas son las llamadas calas, y hacen unir paneles finos más fácil y más fuerte.
