Paso 2: Algunos detalles de la construcción

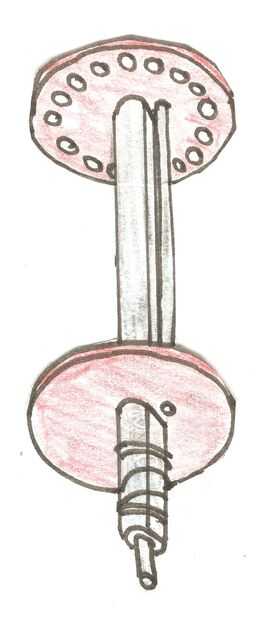

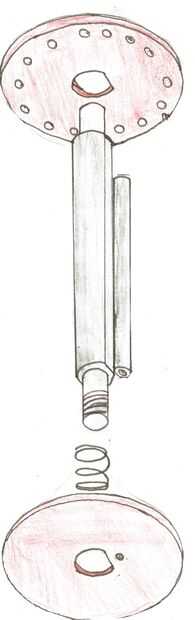

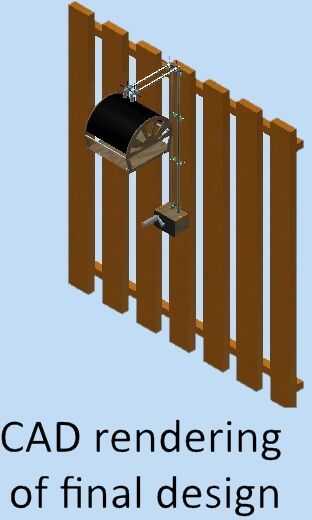

Después de extensa investigación de problemas de accesibilidad y desarrollo de diseño, se me ocurrió cómo quería mi diseño final a trabajar y buscar. Estas son fotos de bocetos iniciales y el trabajo de cad.
Para lograr este diseño de alimentador, necesitaba algún tipo de trinquete para detener el alimentador se mueva inesperadamente.

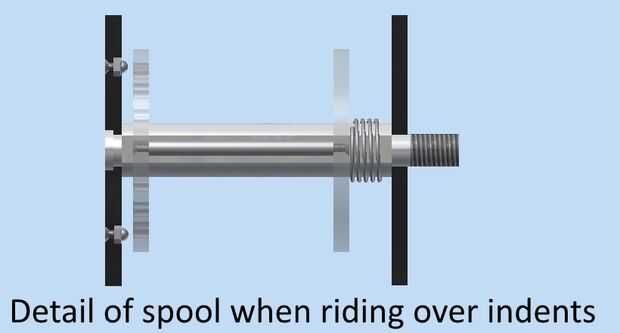

Este diseño utiliza tuercas cúpula en la parte posterior de la caja de cigüeñal para realizar sangrías en una bobina suspendida. (dibujos de cad más abajo)

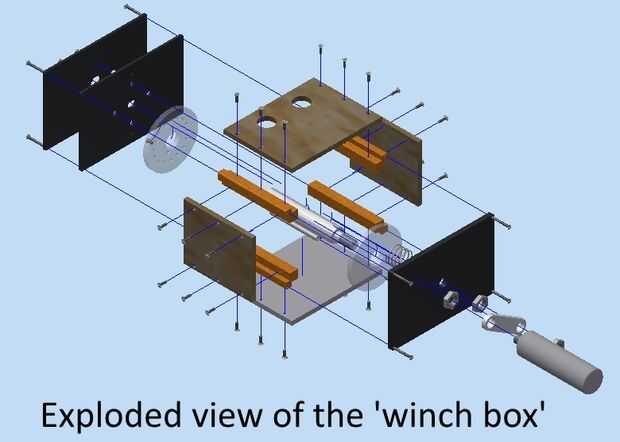

La caja manivela estaba lasercut de madera contrachapada, y utiliza un perfil de madera producido en la mesa de fresadora a ambos refuerza la cornes, sino allw que lados para atornillar en su lugar con la cara en lugar de la veta. los refuerzos de esquina fueron inspirados por un proyecto de Matthias Wandel (en la foto, junto con el enlace)
Los montantes deben ser hueco para permitir la cadena pasen a través. opté por utilizar compresión cromo apto para esto.

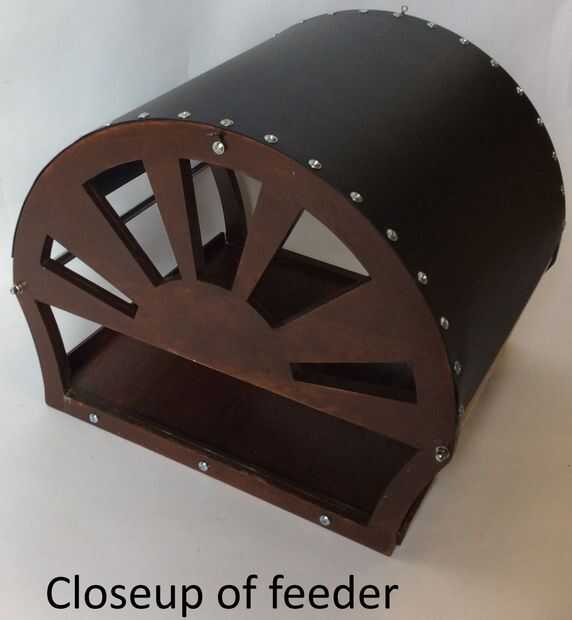

El alimentador sí mismo fue Lasercut en varias impresiones y ghlued y atornilladas.
Todas las piezas de madera fueron pintadas con (4 capas?, ciertamente 3-5) a base de aceite de sadolin mancha al aire libre. Esto hizo que el alimentador de limpiar.
Por último, el tablero.
Originalmente había planeado Fije los sujetadores del tubo a la guía de forma independiente, pero me di cuenta de que los 14 tornillos necesarios sería un dolor de instalar, por lo que he conectado a un tablero de teca reciclado que formé con un jig en la lijadora de disco.
3d impreso algunas boquillas para la cadena y un policía de extremo al mango.
