Paso 2: diseño
Para el diseño que hice uso de dos programas: Googles Sketchup y Autodesk Autocad.
SketchUp
Para el diseño he utilizado el software Sketchup. SketchUp es un software de diseño y fácil de usar. Se puede descargar gratis desde este sitio Web.

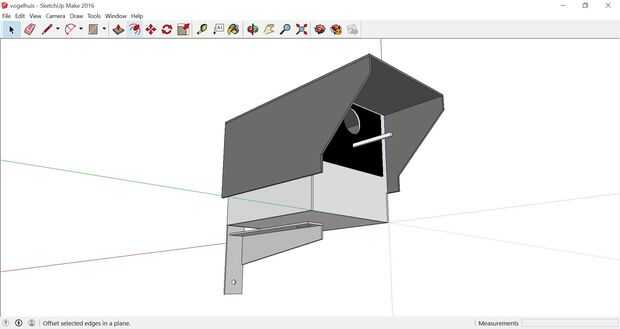

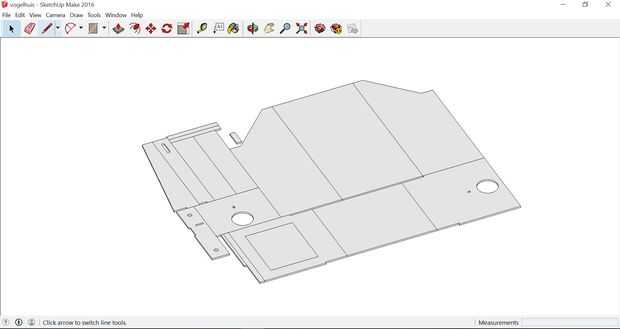

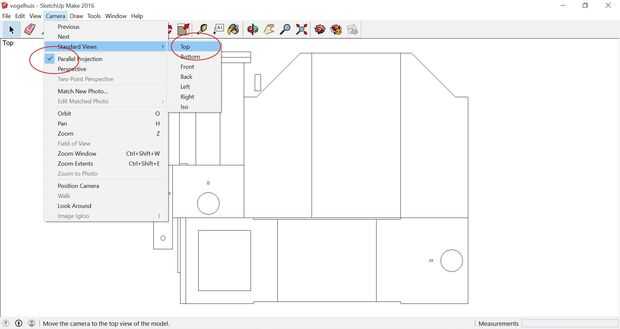

Simplemente comenzar dibujando un survice 2D y para sacar hasta la altura de su material. Para mi pajarera he utilizado madera contrachapada de 3 mm. No se olvide de grupo de cada placa de pared diseño (Seleccione todas las placas 2D, botón derecho del ratón y grupo). Si usted está listo con su diseño puede mover todas las piezas en un nivel (ver imagen 3). Cambiar el estilo (ventana--> estilo) en estilo de impresión 3D. También, cambiar la proyección desde la URL y ver a Topview (cuadro 4). Exportar el modelo como gráficos 2D a un archivo dwg de Autocad.
Autodesk Autocad
Para cortar la madera contrachapada de 3 mm, he utilizado un cortador láser. La empresa que ejecute estas cosas tiene un manual sobre como recibir el dibujo. La empresa que utilizo prefiere un archivo DXF para ello, he descargado Autocad. Puede descargar Autocad gratis si eres estudiante.

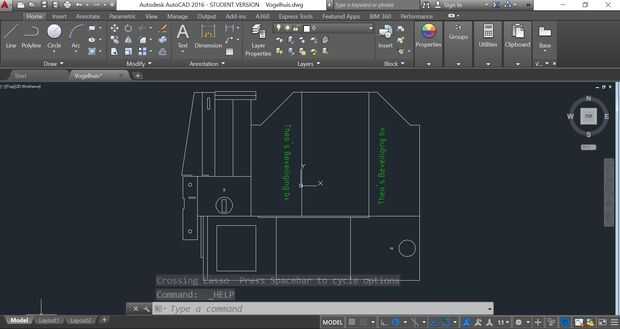

En Autocad, abra el archivo que exportó desde sketchup. Poner el corte, grabado y ribete líneas cada uno en capas separadas. Consulte el manual de la empresa de corte por láser para los requisitos.
Asegúrese de borrar líneas dobles en el dibujo para evitar que el láser funcionando dos veces la misma línea de Autocad. Puede hacerlo seleccionando todo el dibujo y utilizar Comentario: "OVERKILL". Luego pulse enter y Autocat te dice cuántas líneas se eliminan.
Puede añadir texto grabado a su modelo. He añadido las palabras: "Beveiliging de Theo", que es holandés para la "Seguridad de Theo". Asegúrese de utilizar un frente con una sola línea cuando desee que el texto a grabar en vez de bordes. Guarde el archivo en formato que requiere que la empresa de corte por láser. Ahora enviar el modelo para el cortador del laser y cruzar los dedos!
