Paso 2: Paso 2: construir el circuito
Así que ahora que tiene todas sus piezas impresas (y han tenido mucho tiempo para enlazar con Tom) estás listo para construir su circuito. Usted necesitará los siguientes componentes:
- 1 Arduino Uno
- 1 sensor de proximidad
- 4 LEDs
- 1 resistencia de 220 ohm
- 1 motor paso a paso
- 1 protoboard
- Montón de alambre
- Y no se olvide de Tom!

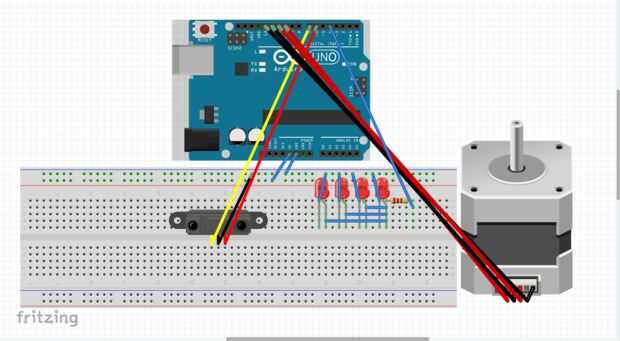

En primer lugar, vamos a agregar el sensor de proximidad. Hay 4 pernos en el sensor de proximidad. Los 2 exteriores son las patillas eco y gatillo. El interior 2 son las clavijas de corriente y tierra. (Nota: en la imagen de arriba, el software utilizado para modelar el circuito sólo tenía un sensor de 3 pines, por lo que el pin de alimentación fue dejado hacia fuera). Conectar el pin eco al Arduino pin 7 y el pin de trigger a Adruino pin 6 con cable. Cable la clavija de alimentación al carril positivo y el conector al riel negativo de tierra. Mientras estamos en él, cable carril negativo al conector de tierra de Arduino y el positivo al pin de 5V de Arduino. Ahora la placa está conectada a la alimentación y se instala el sensor de proximidad.
Ahora vamos a conectar el motor paso a paso. El motor tiene 4 cables. De izquierda a derecha, conecte los cables a los pines de Arduino 10, 12, 11 y 13. Este motor facilitará el movimiento de la tabla de surf.
Por último, vamos a conectar los LEDs. Se conectarán en paralelo. Cable pin Arduino 4 a la protoboard. Ahora, agregue un resistor de 220 Ohmios se conecta el cable del pin 4 a un perno de la placa adyacente. Ahora, poner cada LED al lado del otro en el protoboard con el pin positivo del primer LED conectado a la resistencia. Conecte un cable de la resistencia a los pines positivo de cada LED para que cada LED se alimenta por Arduino pin 4. Finalmente, cable de la patilla negativa de cada LED al riel negativo. Ahora tenemos un circuito completo!
(Nota: una vez que tienes el trabajo de circuito y conectado, tienes que extender el rango de los LED poniendo un alambre entre las patas del LED y la placa por lo que puede ser montados de la protoboard.)
