Paso 1: Exportar la máscara de su diseño de circuito

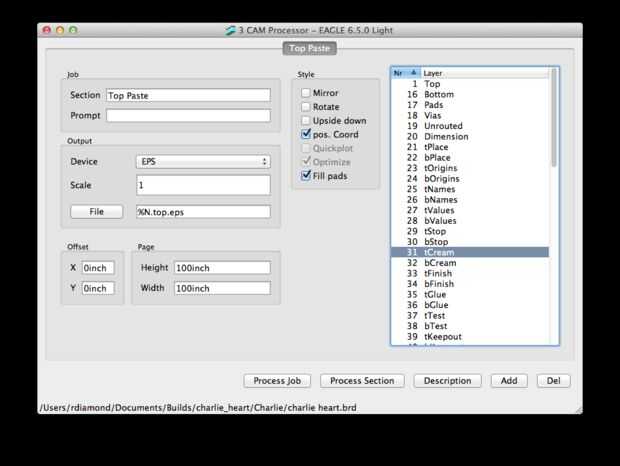

Primer paso es abrir el archivo de la Junta en águila. Seleccione el procesador de CAM, usted podrá crear su propio trabajo, luego guardarlo para uso futuro.
En el menú desplegable junto al dispositivo, seleccione EPS. Escala se debe dejar en 1. El nombre de la sección debe ser "Más pasta", y el nombre del archivo debe ser "% N.top.eps" deselecciona todas las capas excepto 31, tCream. Seleccione si no está seleccionada.
Ahora haga clic en el botón "Añadir" en la parte inferior derecha. Cambiar la sección de "Pasta base" y el nombre del archivo "% N.bot.eps". Anule la selección de tCream y seleccione la capa 32, bCream.
Cmd-S golpe o archivo -> Guardar y guarde el trabajo con un nombre como "paste.cam de la soldadura"
Luego pulse el botón "Proceso de trabajo" y observe que ahora hay dos archivos EPS en el mismo directorio que el archivo .brd.
