Paso 2: Convertir la EPS en formato PDF, luego PDF a DXF
Este paso probablemente variará un poco de OS a OS. En OSX es posible abrir archivos con vista previa y guardarlas como archivos PDF que pueden abrir con Inkscape. No guardar como PNG, no funciona así, usted definitivamente quiere un formato vectorial.
Creo que el látex tiene una utilidad de pstopdf que hacer esto en Linux, por favor dejar comentarios si esto no funciona o hay una mejor manera.

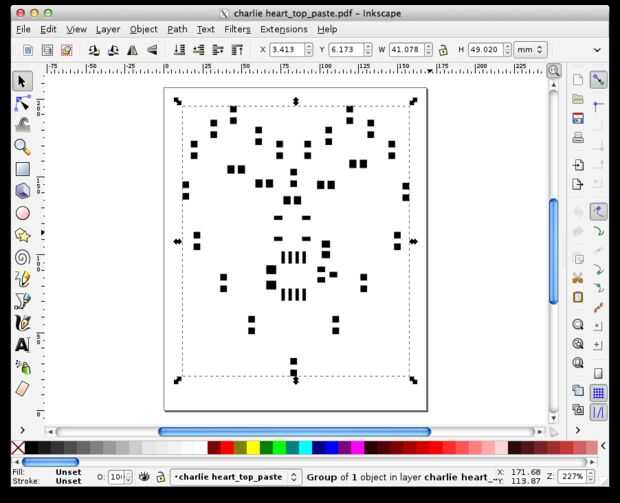

Ahora iniciar Inkscape y abra el archivo PDF. Configurar la precisión para "muy fino", pero esto puede no ser necesario. Definir las unidades a mm o en y verificar que las dimensiones son las mismas que el archivo de Eagle.
Para convertir a DXF, seleccionar todo (ctrl-A) y el objeto -> Desagrupar. Puede que necesite hacer esto dos veces, asegúrese de que ver "nnn objetos de tipo camino de capa..." en la parte inferior.

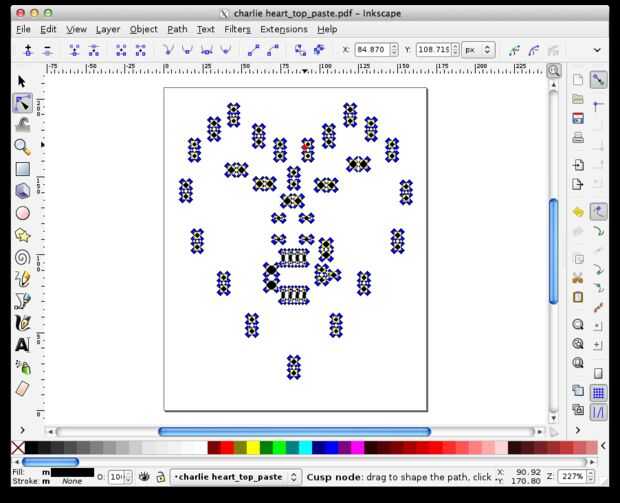

Ahora seleccione el nodo edición herramienta y pulse ctrl-A nuevo, todo esto deberá encenderse con los nodos seleccionados. Haga clic en las "líneas de segmentos hacer seleccionado" para convertir a líneas rectas.
Guarde el archivo como formato DXF. Ahora puede cerrar Inkscape, opcionalmente guardando el archivo en formato svg nativo.
