Paso 3: OpenSCAD!

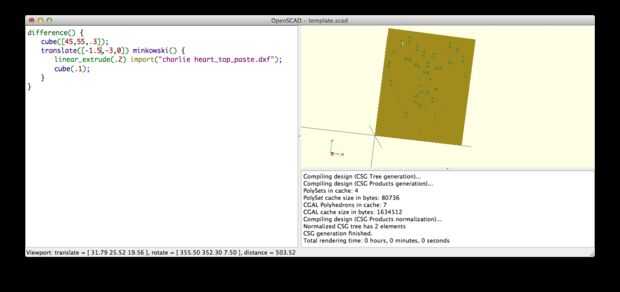

Inicie OpenSCAD y tipo en el siguiente programa:
difference() { cube([45,55,.3]); translate([-1.5,-3,0]) minkowski() { linear_extrude(.3) import("charlie heart_top_paste.dxf"); cube(.1); } } Modificar el programa para cambiar el nombre del archivo de la declaración de importación al que guardó en los valores anteriores del paso y x e y del cubo de la segunda línea para el tamaño del tablero con un poco de espacio adicional.
Presione F5 y ver los resultados. Puede que necesite ajustar los valores de traducir o el tamaño de cubo para que se ajuste y centro aproximadamente. La segunda declaración de cubo expande los agujeros solo un poco para que las cosas funcionen mejor.
Continuación, Presione F6 o diseño -> compilar y procesar (CGAL) desde el menú. Si se ve bien volver al menú de diseño y seleccione Exportar como STL.
