Cómo 3D imprimir una ventana teñida 'cristal' (2 / 8 paso)

Paso 2: Replicar la estructura en CAD

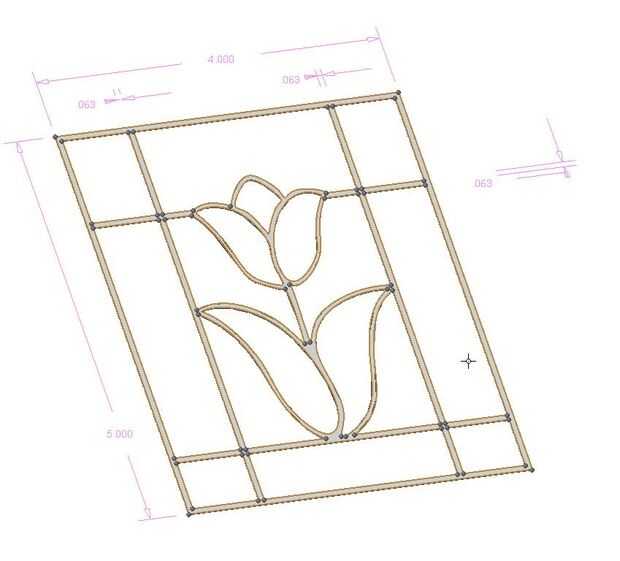

-Empezar con un' palo' que caben dentro de la bandeja de construcción (este es 4 "x 5")

-Utilizar la función desvío en su software de CAD para dar el marco figura palo algunos ancho.

Algunos experimentos muestran que una estructura de 1/16" de ancho será proporcional a un azulejo de 4" x 5"

Mayoría de las impresoras 3D no va bien con un marco más fino que 1/16 (0,0625")

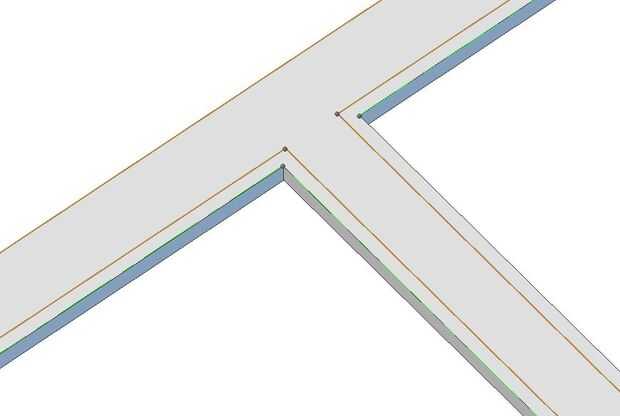

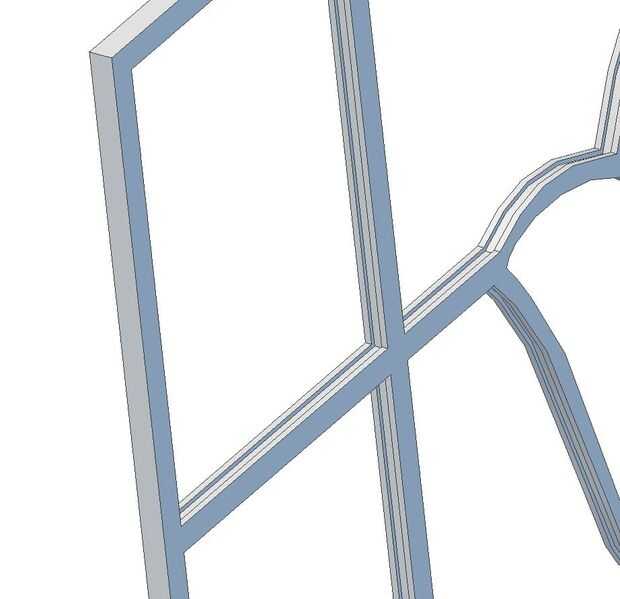

-Utilizar offset y para sacar características hacen de canal en el parámetro de cada célula. Este canal es 0,025" amplia para capturar lo que será 0,025" paneles de vidrio. La profundidad de la ranura es un mero 0,01" en este ejemplo probablemente podría haber sido un poco más.

-Tenga en cuenta que también estoy añadiendo un lazo para colgar el panel cuando estoy hecho. El tamaño y la forma de este bucle es hasta le tomé un diámetro que aceptaría una ventosa!
