Paso 1: Modelar el cuerpo

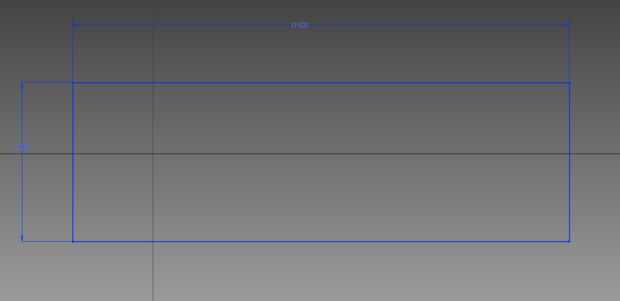

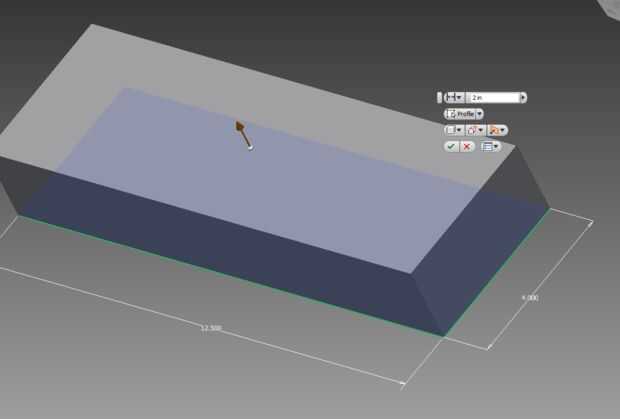

1. crear un rectángulo que mide 12.5 x 4 pulgadas. A continuación, sacar 2 pulgadas.

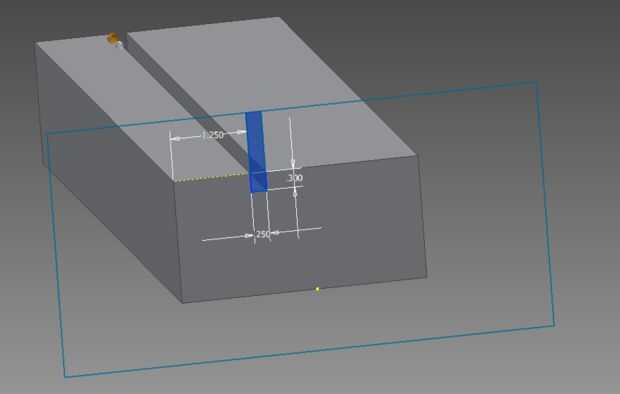

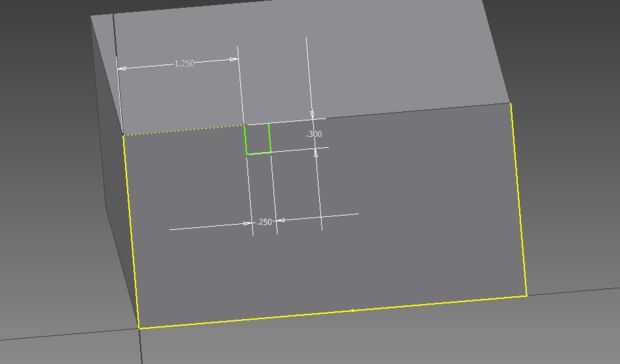

2. en la cara posterior del cuerpo principal, crear una línea de referencia que es de 1,25 pulgadas largo fuera de la esquina superior derecha de la cara. Luego, fuera de la línea de crear un rectángulo es de.25 x.3 pulgadas y extruye a través de la totalidad (todos) del cuerpo principal. Este es nuestro divet acrílico.

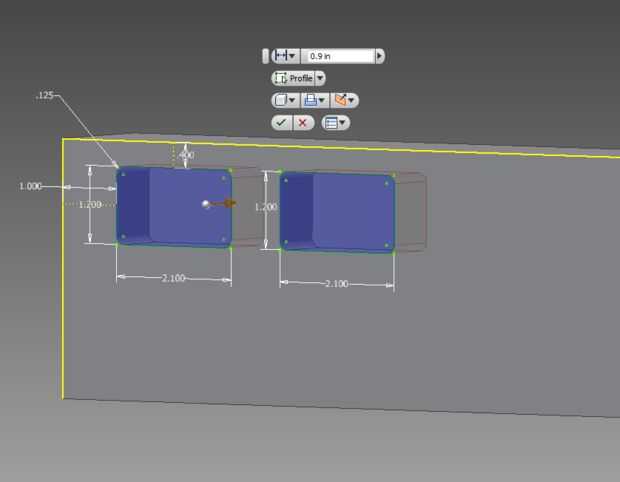

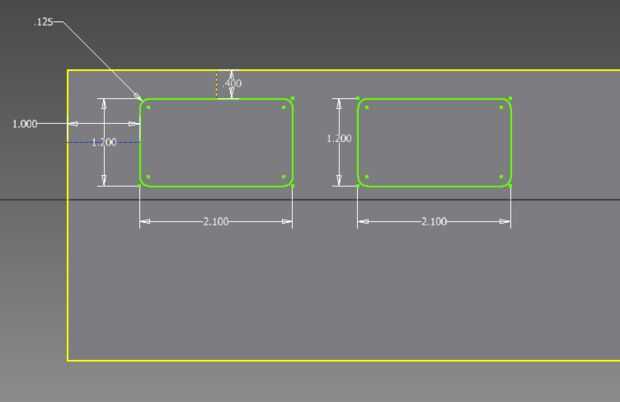

3. en la parte inferior del cuerpo principal, crear un rectángulo 1 pulgada hacia fuera y.4 pulgadas abajo 1.2 x 2.1 pulgadas y fileteados.125 pulgadas. A continuación, crear otro rectángulo que es.9 pulgadas aparte de la primera. Ellos sacan tanto interno.9 pulgadas. Estos serán nuestros bolsillos de batería.

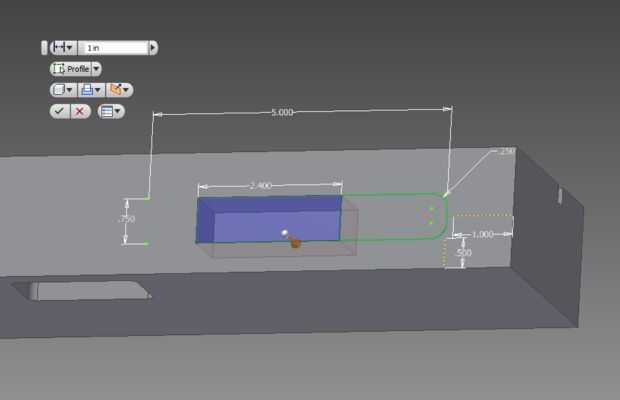

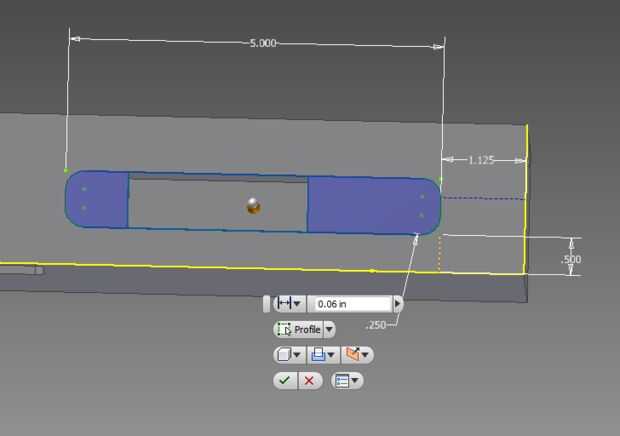

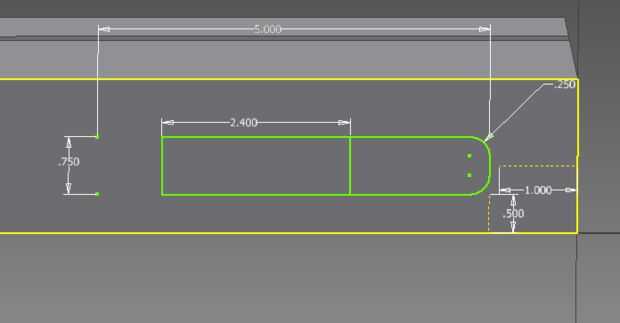

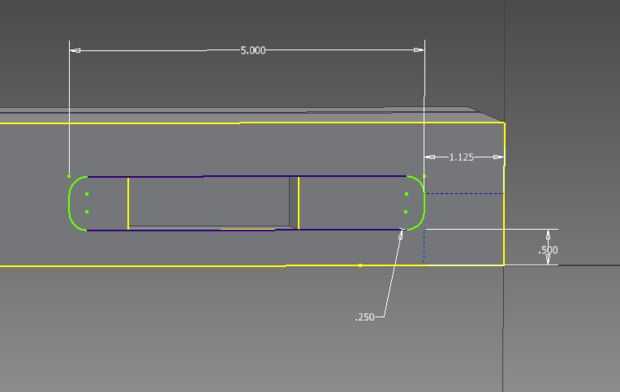

4. ahora vamos a crear un bolsillo para nuestros interruptores. En la cara en el plano XZ del lado lejano de la divet acrílico, crear un rectángulo que es.75 x 5 pulgadas y fileteados.25 pulgadas. Nuestras líneas de referencia son.5 pulgadas para arriba y 1,125 pulgadas hacia fuera de la esquina inferior derecha. Vamos entonces saca este.06 pulgadas. Entonces, 1,772 pulgadas hacia fuera de la mano derecha lado nuestro agujero, haremos un rectángulo de 75 x 2,4 pulgadas. Luego se saca este rectángulo 1 pulgada hacia adentro.

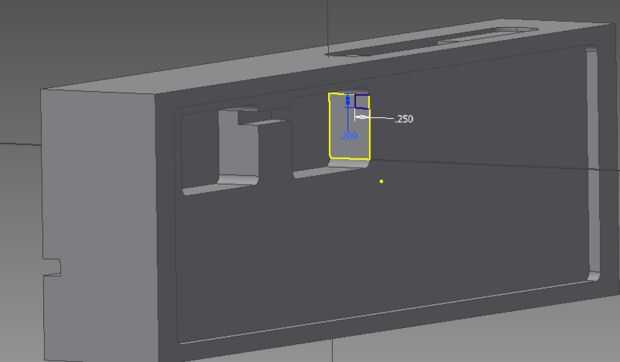

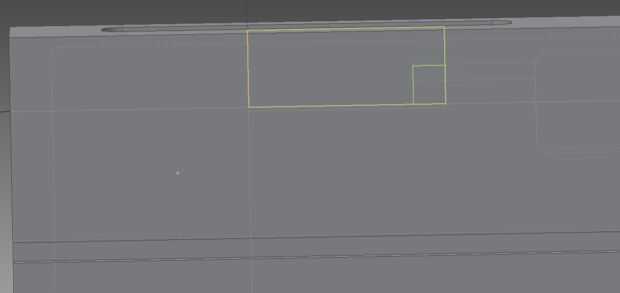

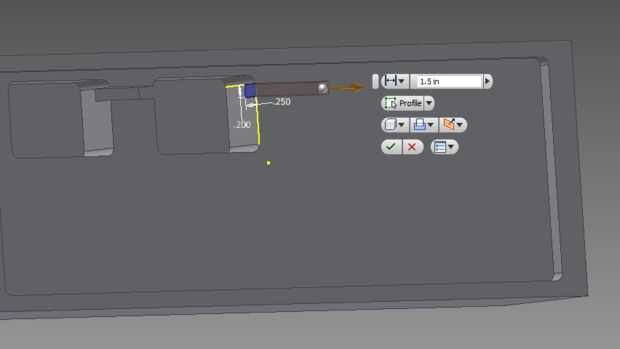

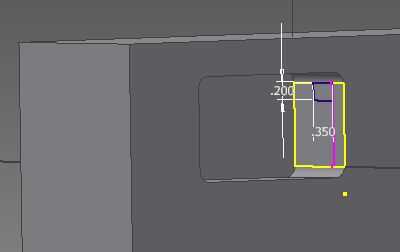

5. Ahora conectaremos todos nuestros bolsillos a través de canales, por lo que podemos entregar los cables de los bolsillos de batería donde eventualmente se mentir nuestros interruptores. Para vincular nuestros bolsillos de batería, haremos un rectángulo pequeño que cuando se saca a través se unirán a nuestros bolsillos. Mi rectángulo es.45 pulgadas de la parte inferior y.2 en todo. En el bolsillo siguiente, crearemos otro pequeño rectángulo es.25 x.2 pulgadas y extruyelo 1.5 pulgadas. Ahora, vamos a cambiar la vista a "Sombreado con bordes ocultos." Vamos a continuación, dibuje un rectángulo a lo largo del corte señala que, cuando sacó, hará que nuestro canal quedar con los bolsillos de nuestros interruptores.

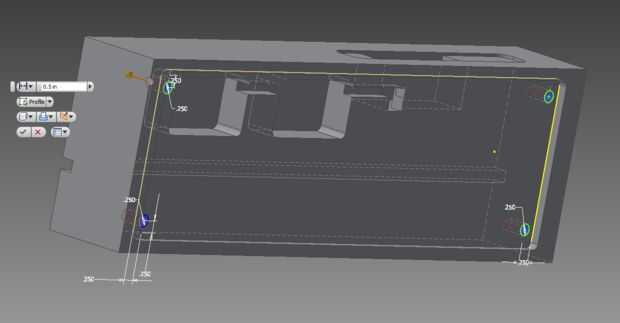

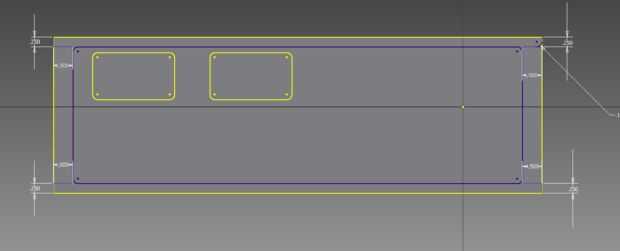

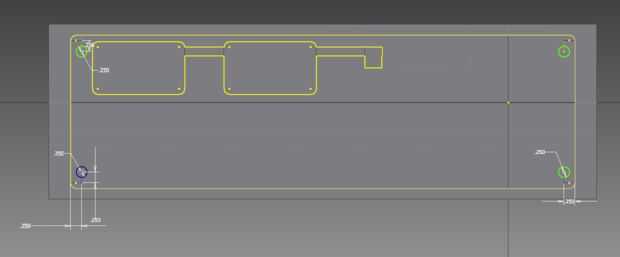

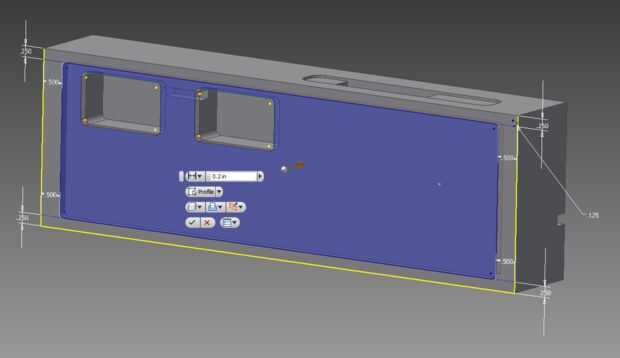

6. en la cara inferior del cuerpo principal, creamos un rectángulo es de 3.5 x 11.5 pulgadas, usando líneas de referencia.5 pulgadas hacia fuera y.25 pulgadas hacia abajo. Luego, se saca este rectángulo.2 pulgadas hacia adentro. Ahora, de las esquinas (indicado por donde el cursor "encaje verde" cuando se cernía sobre) vamos a crear 4 círculos con diámetro de 25 pulgadas que son de.25 pulgadas hacia fuera y hacia arriba y para sacar estos.5 pulgadas hacia el interior de nuestros orificios.
Esto completa el modelo del cuerpo principal.
