Paso 2: Modelado de los interruptores y la placa

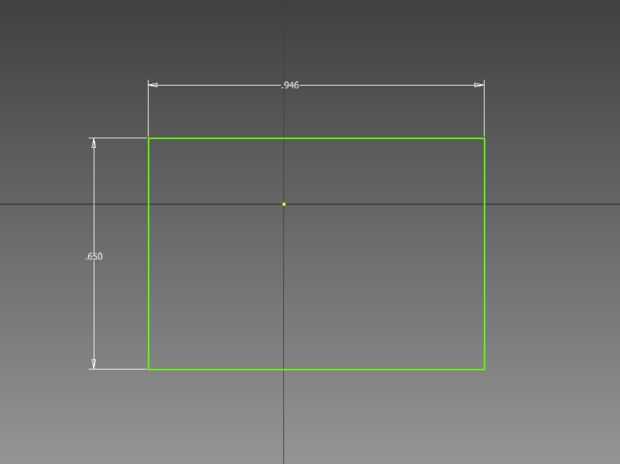

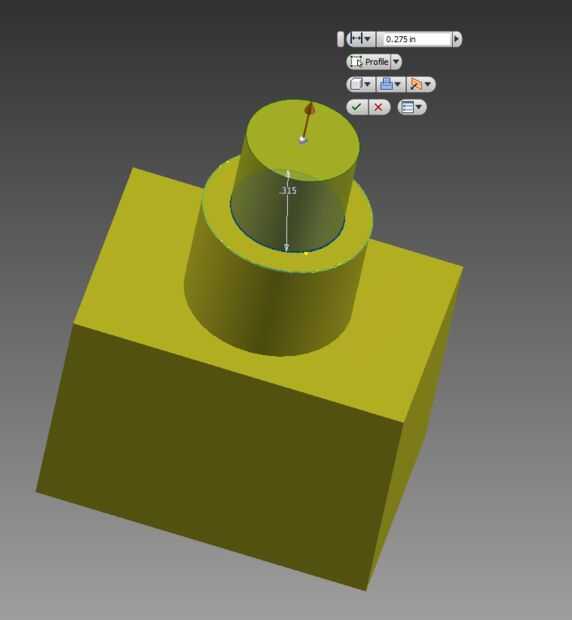

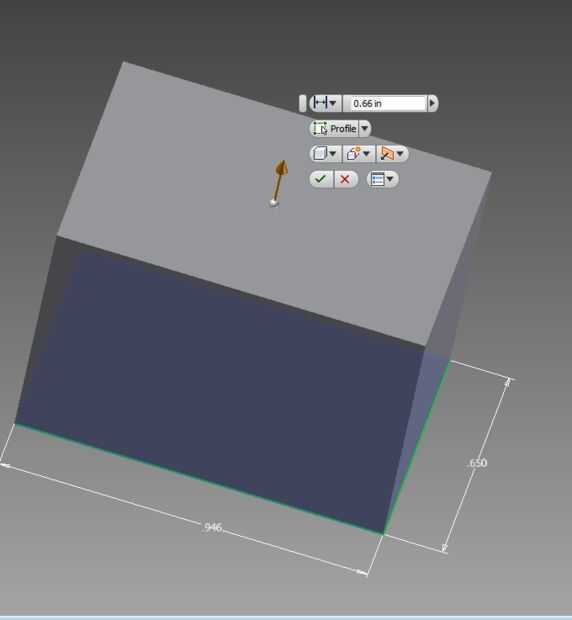

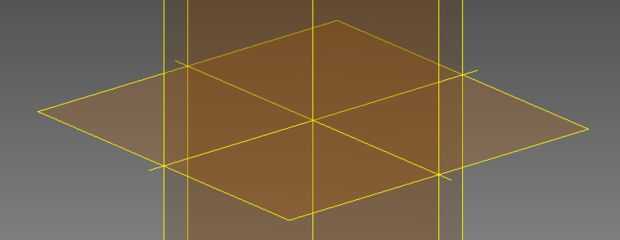

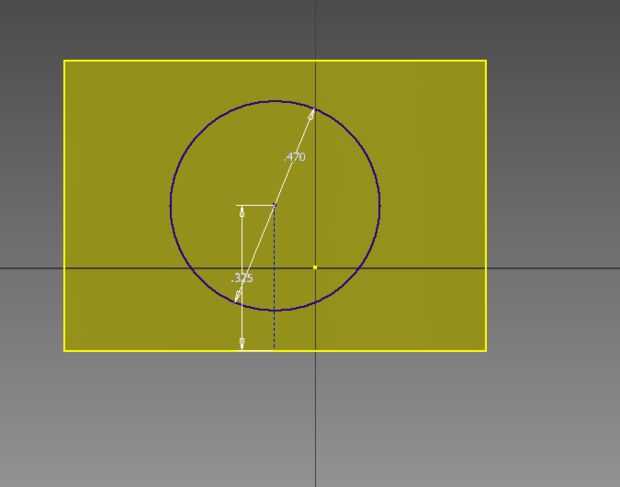

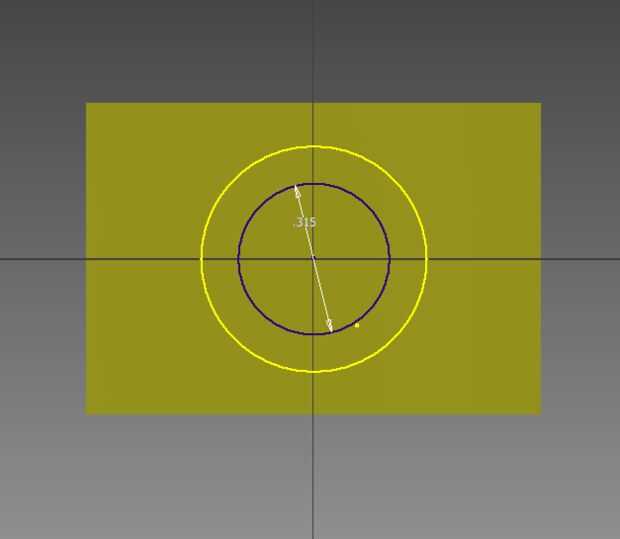

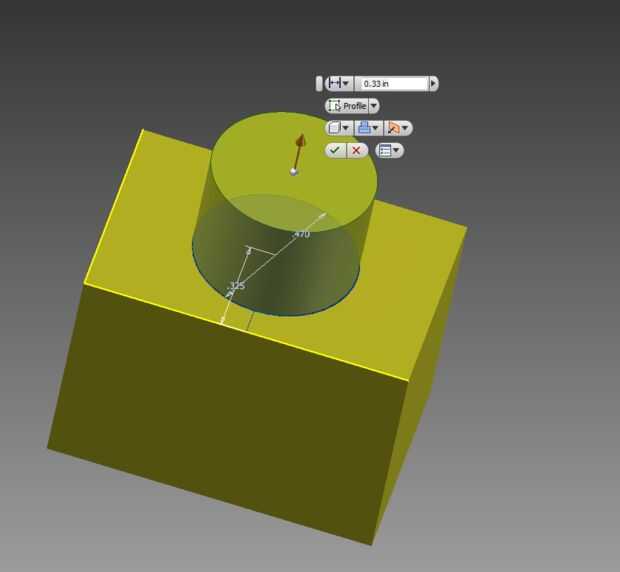

1. Comience haciendo un rectángulo es de.65 x.946 pulgadas en el plano XZ y extruyelo.66 pulgadas. Ahora, en la cara superior de la protuberancia, crear una línea de referencia que es.325 pulgadas arriba del centro. A continuación, dibuje un círculo con el centro como el punto final de la línea de referencia.47 pulgadas de diámetro. Saca este círculo.33 pulgadas. Por último, crear otro círculo con nuestra caras recién sacado centro punto.315 pulgadas de diámetro. Saca este círculo.275 pulgadas. Este será nuestro primer interruptor.

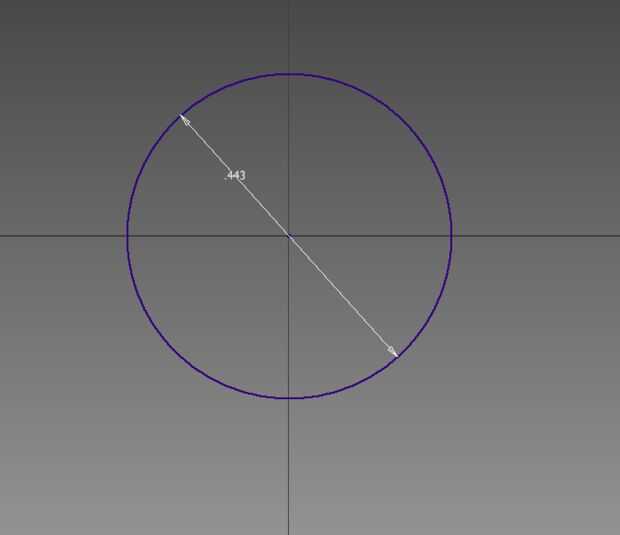

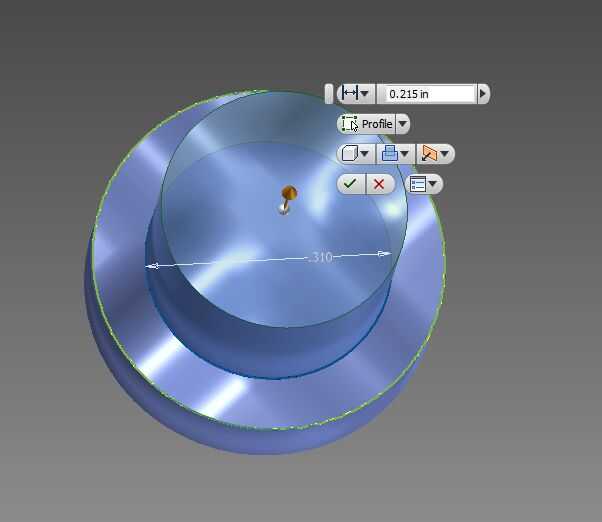

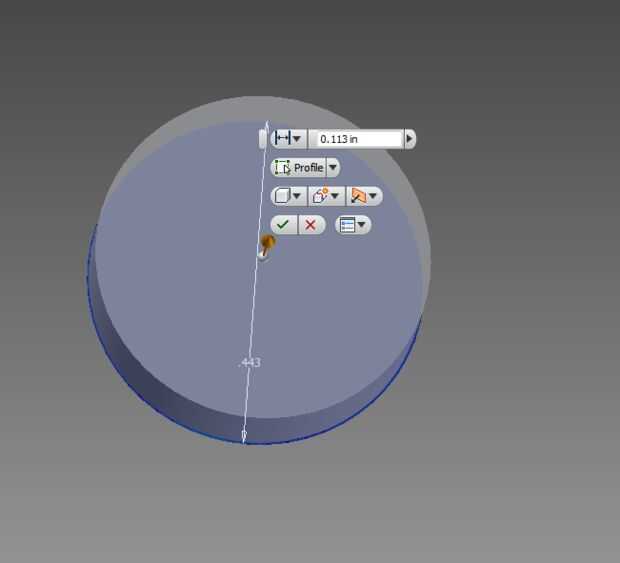

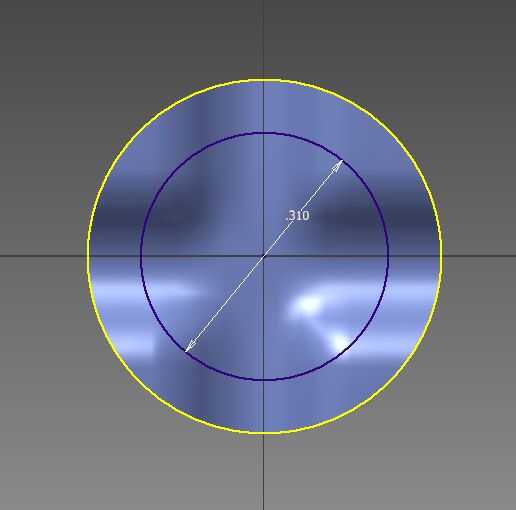

2. otra vez en el plano XZ, crear un círculo que es.443 pulgadas de diámetro y extruyelo.113 pulgadas. Ahora en la cara superior de la protuberancia nueva, crear otro círculo que es.31 pulgadas de diámetro y para sacar eso.215 pulgadas. Este es nuestro segundo interruptor que ayudará a crear nuestro circuito.

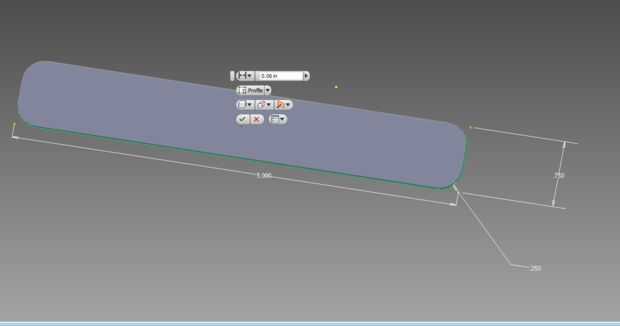

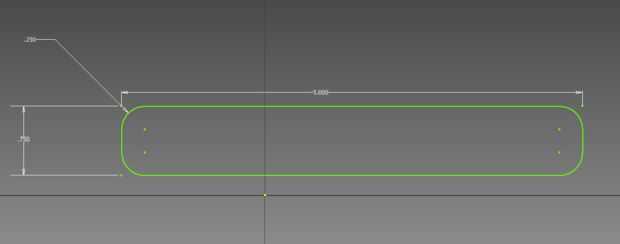

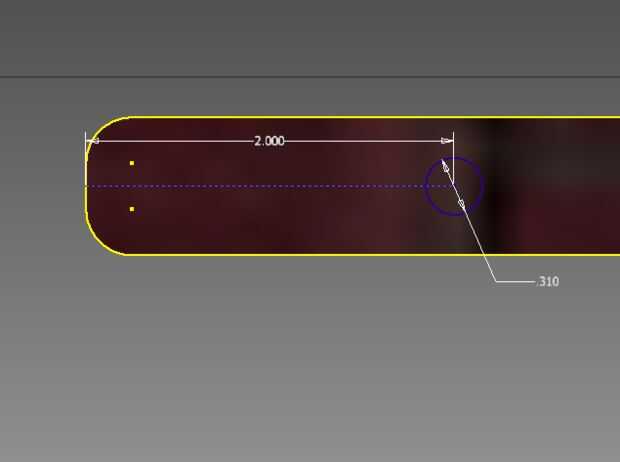

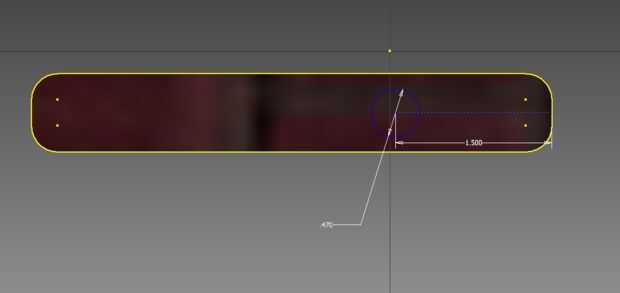

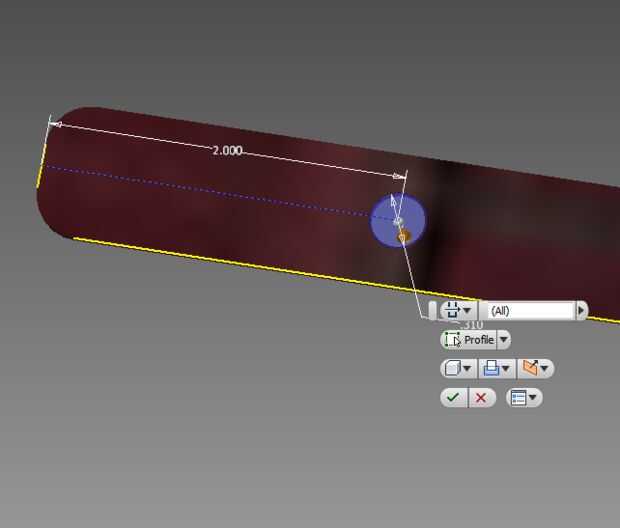

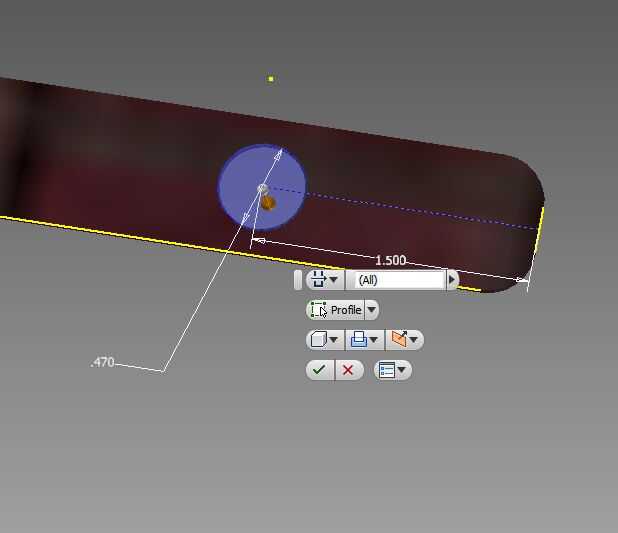

3. por último vamos a crear nuestra placa para poner nuestros interruptores en. Comience creando un rectángulo de 75 x 5 y fileteados.25 pulgadas. Sacar.06 pulgadas. Ahora, crear una referencia de línea de la derecha que es 1,5 pulgadas. Dibuja un círculo de diámetro de pulgada.47 cuyo punto central está en el punto final de la línea. Saca este círculo a través de todo el camino. Desde la izquierda, trazar una línea de referencia que es de 2 pulgadas de largo. Dibuja un círculo de diámetro de pulgada.31 cuyo punto central está en el punto final de esta línea. Lo saca a través de todo el camino.
Ahora hemos completado los interruptores y placas!
