Cómo 3D modelo una Base de acrílico de la placa en Inventor de Autodesk por Aaron Kreimer (3 / 5 paso)

Paso 3: Modelado de la cubierta inferior

Ahora modelará la cubierta inferior para nuestra base. Vamos a trabajar en el plano XY.

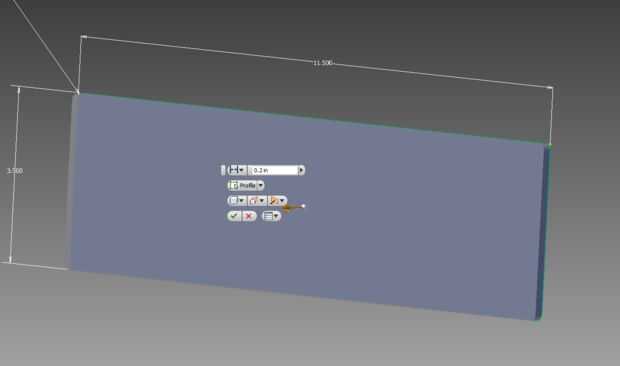

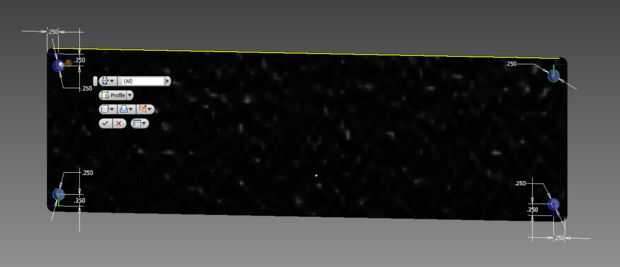

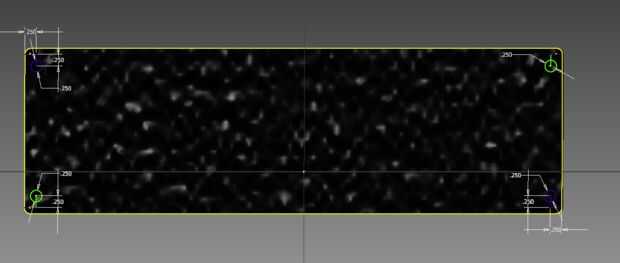

Empezar haciendo un dibujo de un rectángulo que es 3.5 x 11.5 y fileteados.125 pulgadas. Sacar.2 pulgadas. Ahora, exactamente como lo hicimos al hacer los orificios en el cuerpo principal, trazar línea de referencia que son.25 pulgadas hacia fuera y arriba/abajo de los puntos centrales de "ajustar a la verde". Ahora, de los puntos finales de las líneas de drenaje 4 círculos que son también.25 pulgadas de diámetro y extrusión a través de la totalidad de la placa.
