Paso 2: Agregar los agujeros para los tornillos y acceso

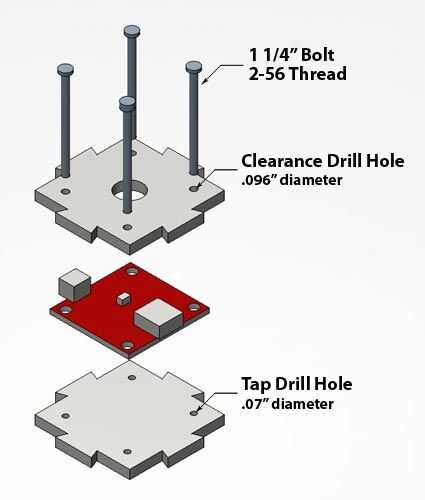

Los pernos utilizados aquí son hilo de 2-56 que, según un común tap & Guía de taladro,. 07" diámetro recibiendo los agujeros en la parte inferior de la caja a morder ("Tap Drill"), y. 096" agujeros en la parte superior de los pernos pasar fácilmente a través de ("separación Drill").
Si estábamos trabajando con metal necesitamos una herramienta conocida como un grifo para cortar los hilos de rosca en los lados del agujero del receptor. Pero con el plástico acrílico y pernos de este tamaño, simplemente los pernos en la fuerza y dejes que se pase.
Agregar taladros para los tornillos en los lados opuestos en el caso, no necesariamente tienen que estar en los lados con las fichas de "V". Si desea que los pernos también sostener la placa de circuito interior, necesitará para asegurarse de que los agujeros en la línea de caso con ésos en el PCB. mayoría de las veces que usted podrá encontrar las dimensiones necesarias en la documentación de la Junta, de lo contrario usted necesita un calibrador digital.
También es un buen momento para añadir agujeros de cualquier otro hardware, tales como interruptores y puertos en la placa de circuito. Otra vez, hojas de datos de tu amigo aquí y deben proporcionar todas las medidas que necesita.
