Paso 4: PRT-10161 LipoCharger de Modifiying Sparkfun

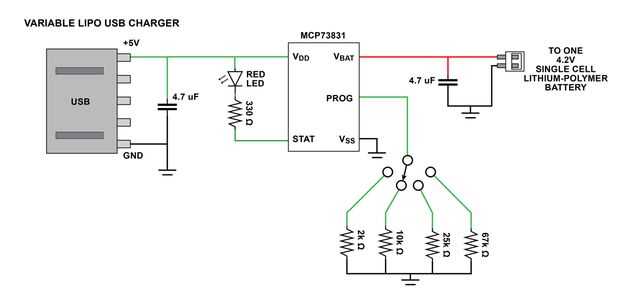

En el corazón del cargador es un chip de MCP73831T que cuenta con un controlador de administración de carga integrado. El valor de un resistor conectado al actual Reglamento conjunto perno del chip (PROG) dice el chip Qué tasa debe cargar. El circuito original para este kit tiene una resistencia de Ohm k 2 para recargar a 500mA y un 10k de 100mAh. En este proyecto el puente previamente acondicionado en el tablero de circuito está rayado, y se añaden resistencias k 25 k y 67. Un interruptor de 2 polos 6 posiciones y unos cables de puente permiten la resistencia de su elección para ser conectado a masa y así el índice de carga.
Si desea saber cómo se calcularon estos valores o más información sobre lo que estos chips, echar un vistazo a la hoja de datos de MCP73831T adjunto a esta página. Son un componente cool y se utilizan en los teléfonos, reproductores de mp3 y otros pequeños adornos recargables USB que encendida mientras carga. Esa es una de las mejores características de fichas, puede dejar su circuito conectado a la batería mientras se está cargando. Recarga USB es super conveniente por lo que estoy pensando de solo integrar el circuito en mis futuros proyectos portátiles.

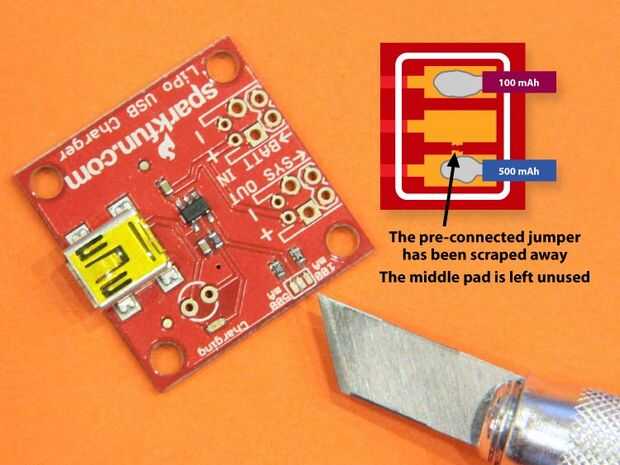

1 Utilice una cuchilla afilada a rayar a la conexión de puente entre las resistencias de montaje superficial de 2k y 10 k.

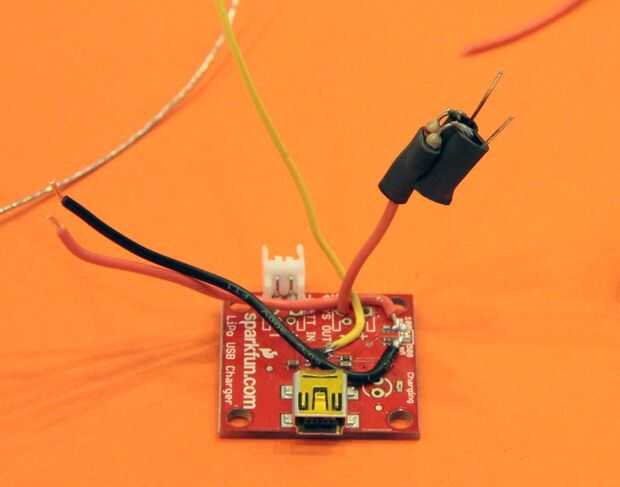

2. Suelde los cables a los extremos de estas dos resistencias, un cable con el conector PROG de la MCP73831T y un final cable a tierra. Una vez que tengas un cable soldado, uso pegamento para pegarse a la placa, esto evitará que al azar tirando de ripear los componentes (o rastros) justo fuera del tablero.
3. suelde una resistencia de ohm k 25k y 67 al cable de tierra. O mejor dicho, la soldadura de dos juegos de resistencias hasta que un sistema es igual a 25k y el otro agrega hasta 67k. No tengo esos valores poner alrededor, usé 22k + 3.3 k y 56 k + 10 k + 1 k para obtener el valor total. Tubería para proteger todos los cables y evitar cortocircuitos del encogimiento del calor de uso.

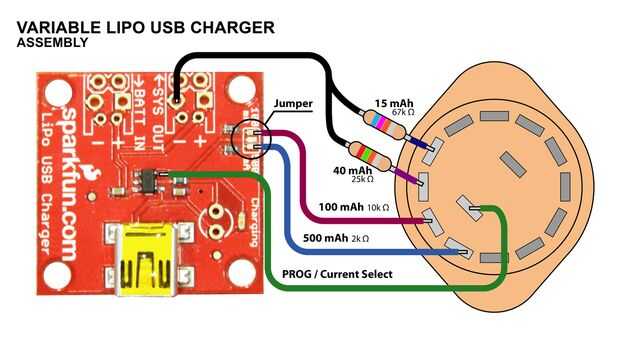

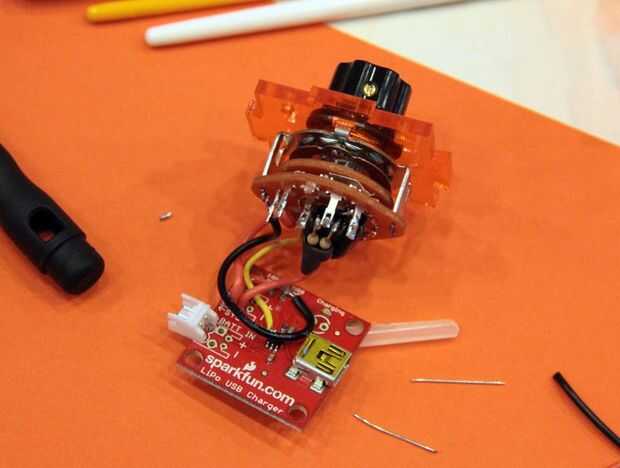

4. Pruebe el interruptor rotatorio con un multímetro para determinar donde los cables deben conectarse. El interruptor de Radioshack utilizado aquí tenía dos polos del centro y cuando se activa el interruptor estos polos se conectan para exterior. Cable de pin del IC PROG va al polo del centro y los conjuntos de resistencias de conseguirán soldados para separar los terminales a lo largo de la parte exterior. Asegúrese de hacer un seguimiento de qué posición de la esfera se conecta a que resistencia establece, necesitaba establecer un pequeño recordatorio para mí mismo. También planeé este adelante temprano bastante para laser grabado al agua fuerte estas posiciones en el exterior del recinto.
5. avanzado "Precaución al viento" bono paso (opcional)

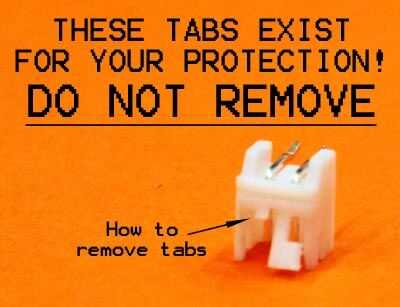

Estos conectores JST particular poco tienen ganchos que hacen casi imposible desalojar a unos de otros. Ya que planea constantemente conectar y desconectar las baterías a él, decidí hacer las pilas fáciles de desconectar por recortes de las ranuras de fijación del conector hembra sólo hacen si tienes extrema confianza en ti mismo para sacar la batería nunca accidentalmente mientras se está cargando! Eso sería malo.
¿Cómo mala?
Más en eso más adelante.
