Paso 7: Sustitución de un quemado para arriba MCP73831 en lo Kit de cargador de Sparkfun
Dentro de una hora de armar el juego y cerrando en su cubo nuevo de la soledad que, por razones que no recuerdo, apretamientos, estiramientos, la batería en el cargador mientras se está cargando. Noté enseguida el humo. La caja llenada con él y, sorprendentemente, enchufada la lipo en la luz de carga no vuelve a encenderse.

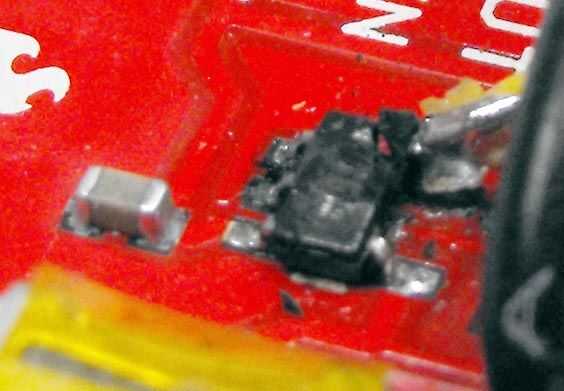

Desenroscar el caso conseguir más ver el PCB y lo primero que vi fue un gran abultamiento en la parte superior de la MCP73831. Siendo curioso, le enchufamos el cargador en el puerto USB y el chip a Arden inmediatamente. Fue entonces cuando empecé a sospechar que puedo han arruinado alguna parte del circuito.

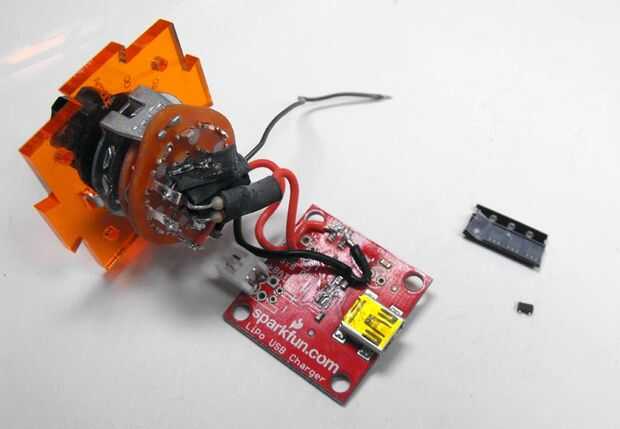

MCP73831Ts son sólo 68 centavos de dólar, Digikey, y pensé que era lo suficientemente barato como para conseguir algunos y ver si puedo reparar el kit de $15.

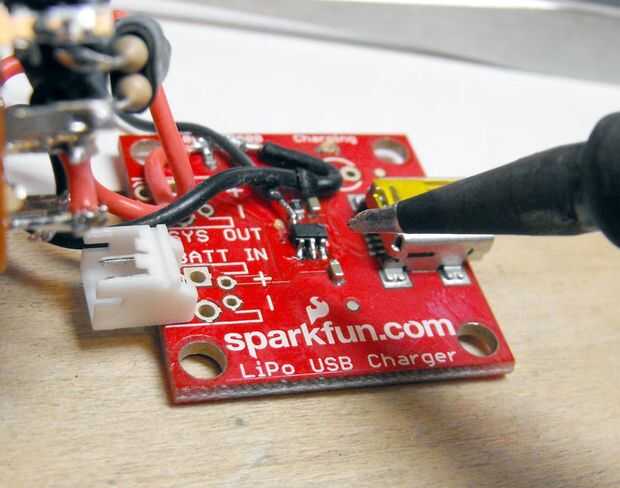

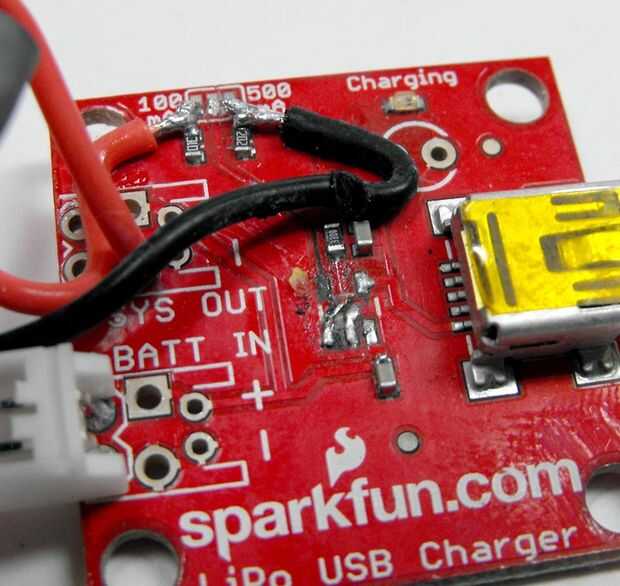

Primero quitar el quemado hacia fuera la viruta y había limpiado las huellas lo mejor que pude con un soldador y un cepillo de dientes dedicado electrónica. El cobre remonta donde un desastre, sino una rescatable. Recolocan los rastros que habían levantado con las pinzas y añadido unos toques de soldadura para las pastillas. Un nuevo chip fue colocado cuidadosamente sobre las almohadillas, y un toque rápido con la Plancha soldada su conduce hasta lo que quedaba de la huella, todos excepto uno. Dobló el pin PROG hasta de la Junta para hacer un cable nuevo, más delgado más fácil.

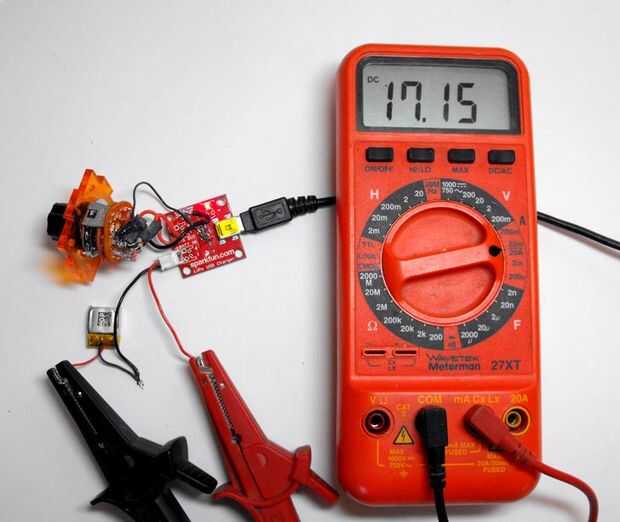

Bueno, a veces tener suerte. Puse un metro hasta la prueba de la corriente y había enchufado el cargador en el USB. La carga, el LED encendida y me mide un cargo actual de 17.15mA (debe ser 15, pero eh, cualquiera que sea.) Dejé la batería conectada en este tiempo y una hora más tarde la luz apagada. La batería fue cargada, había trabajado el fix!
Gracias por tomarse el tiempo para comprobar hacia fuera mi proyecto. Me alegra que el recinto salió buscando limpio y que no explotó (hasta ahora). Me gusta usar estas baterías de lipo de miniatura, realmente suponen un duradero para su tamaño y ahora recargarlas es conveniente y elegante.
No dude en preguntar cualquier duda, dar alguna sugerencia o simplemente decir hola. Hola.
