Paso 4: Hacer cosas complicadas

Estas pocas páginas describen cómo alambré mi lengüeta controlador. Me gustó la idea de soldar los cables del cable de cinta directamente a los cables de Agetec; Quería extraíble y tan limpio como sea posible.

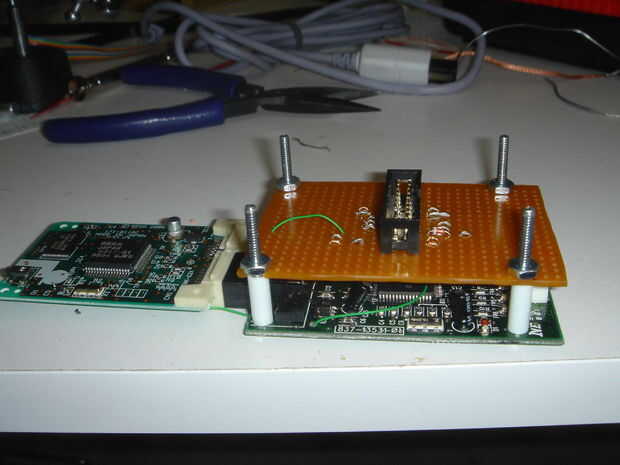

Con un pequeño trozo de placa perforada, o cualquier otro tipo de prototipos PCB, podría montar otro encabezado IDC y perno sobre la Agetec, dándome un lugar agradable y sólido para conectar el cable de cinta. Eléctricamente, esto es exactamente lo mismo que conexión la Agetec cables directamente a los hilos del cable de cinta. Sólo estoy haciendo más bonito.

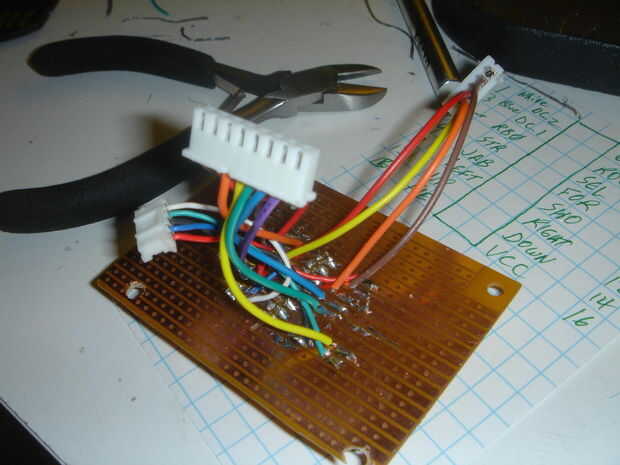

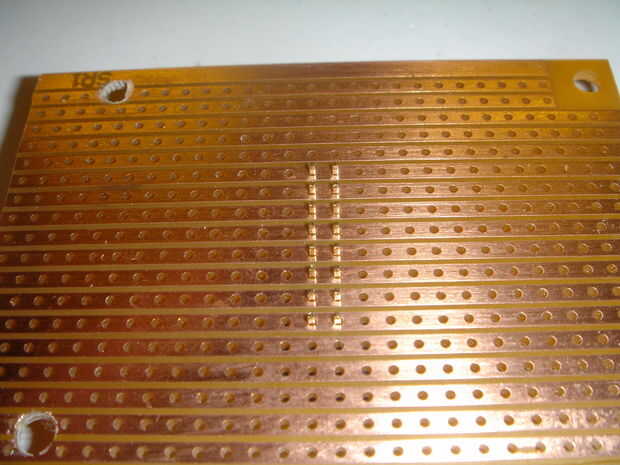

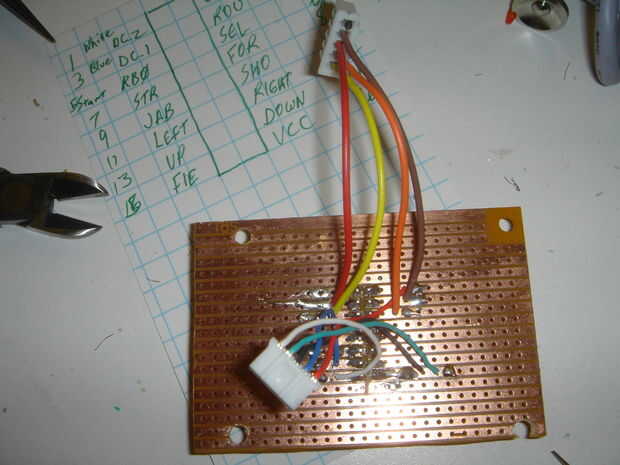

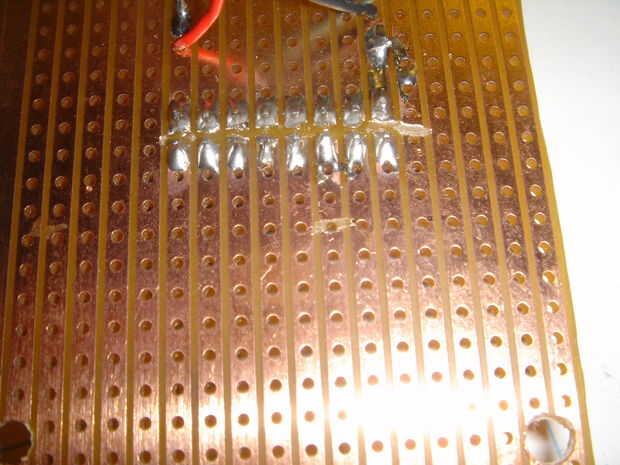

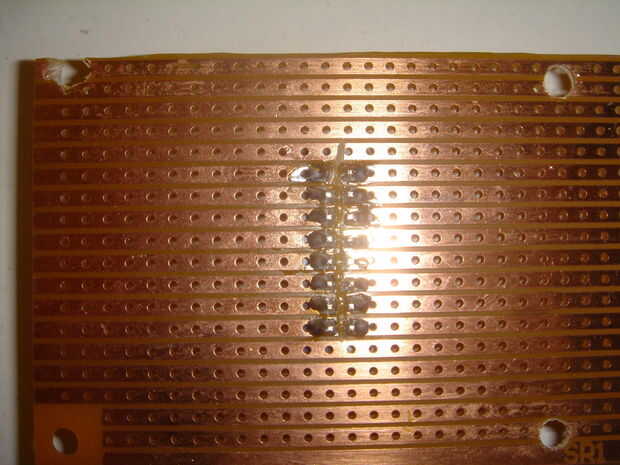

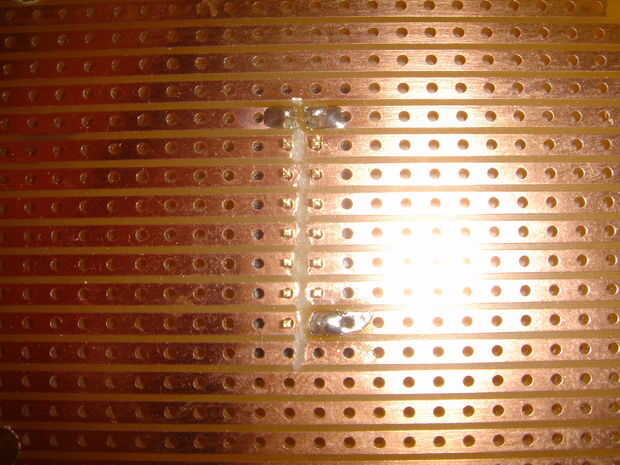

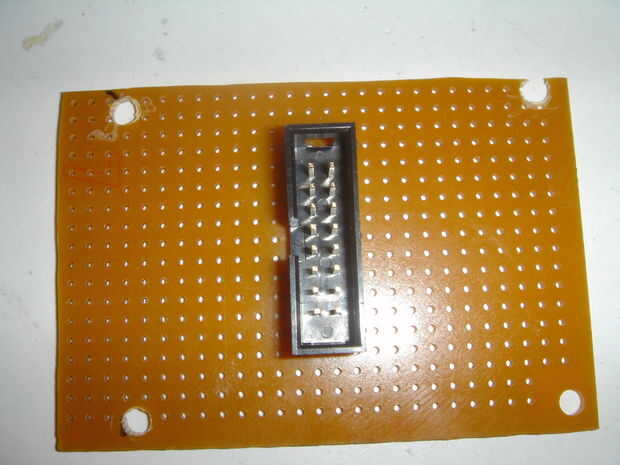

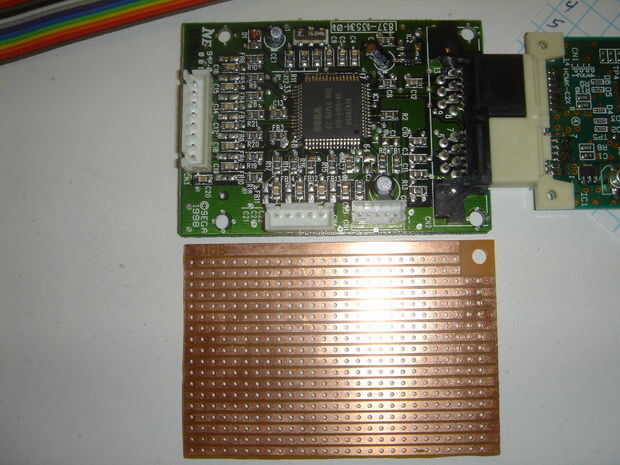

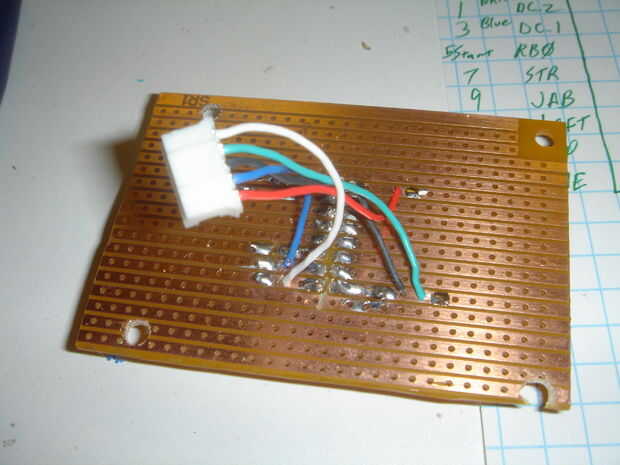

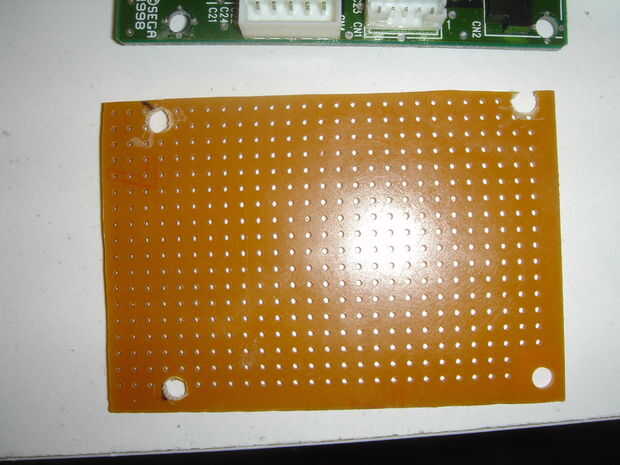

Mirar a través de la imagen en orden, y la nota le dirá lo que se hizo en cada paso.
