Paso 5:

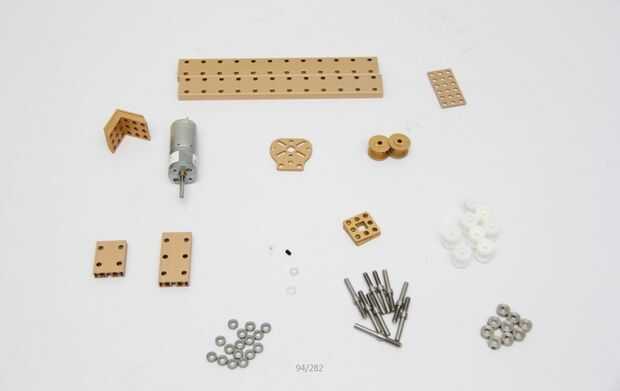

Lista de materiales:
1. tuerca M4
2. soporte de 3 x 3 x4
3. viga 0824-32 x1
4. Haz 0824-48 x1
5. correa Conector x2
6. Haz 0824-192 x2
7. tiempo Pulley18T x2
8. eje cuello 4mm x9
9. zócalo tornillo M4x8
10. M4x14 tornillo de casquillo del zócalo
11. sin cabeza tornillo M3x5
12. cabeza fresada tornillo M4x8
13. roscado del eje 4x39mm x9
14. C.C. 25 Motor 6V/86 RPM x1
15. nylon polea con rodamientos x8
16. DC Motor-25 soporte V2.0 x1
17. C.C. Motor-25 soporte V2.0 x1
Procedimiento:
1. nido de dos cojinetes en una polea de Nylon e inserte un eje roscado 4x39mm en esa polea de Nylon.

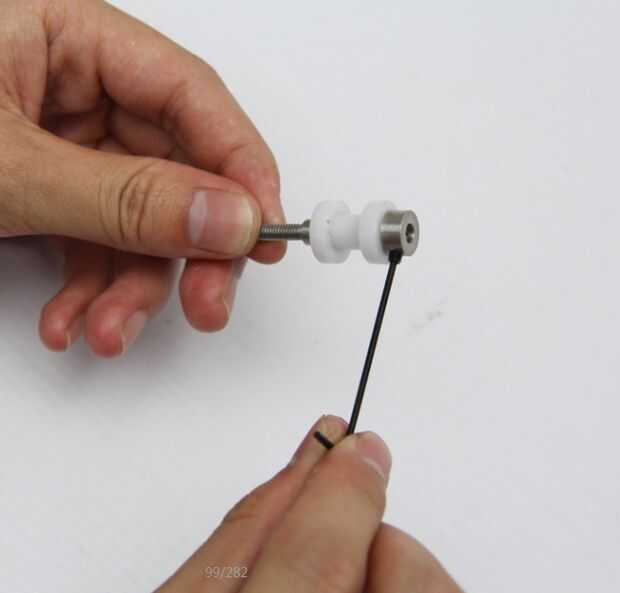

2. Utilice un eje eje cuello con cabeza de tornillo de M3 para fijar la polea de Nylon en el eje roscado en 2. Hacer ocho de esta estructura.

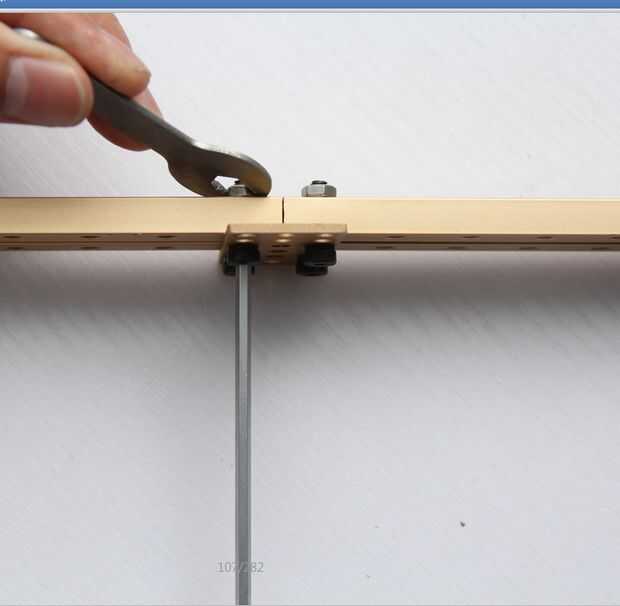

3. Utilice la placa de 3 x 6, cuatro tornillos M4 y M4 tuercas para conectar dos vigas 0824-192 y utilice cuatro tornillos y tuercas para fijar una viga 0824-32 y una viga 0824-48 en cada extremo de la viga 0824-192.

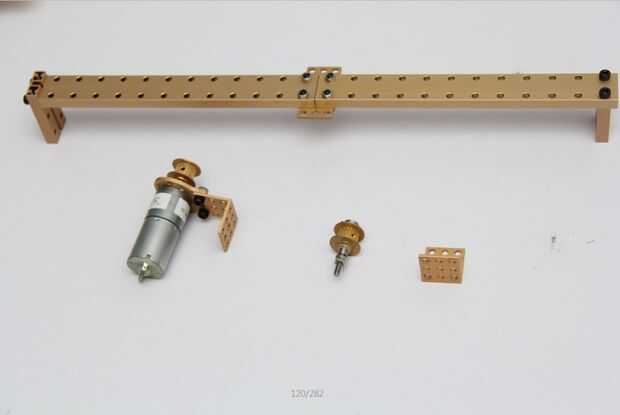

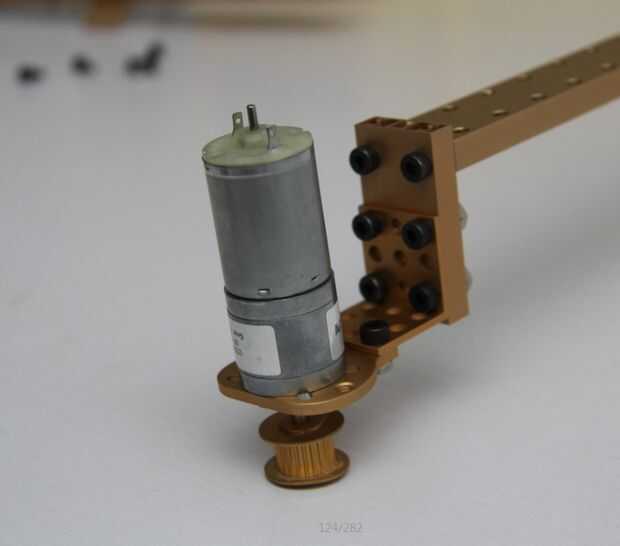

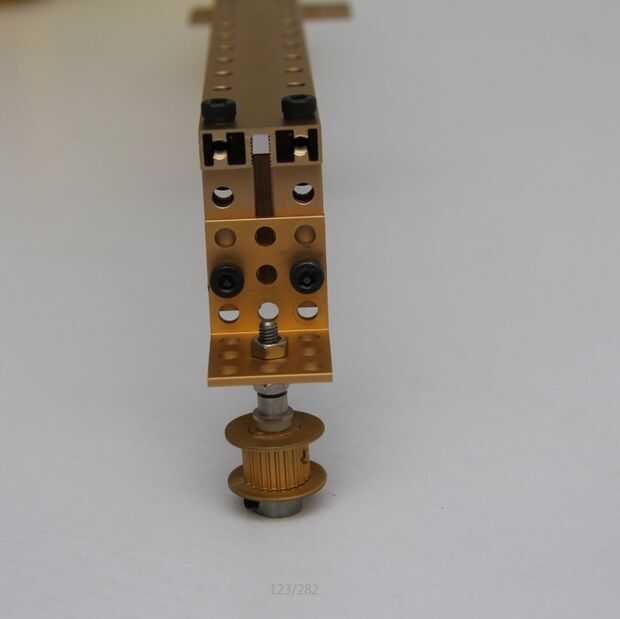

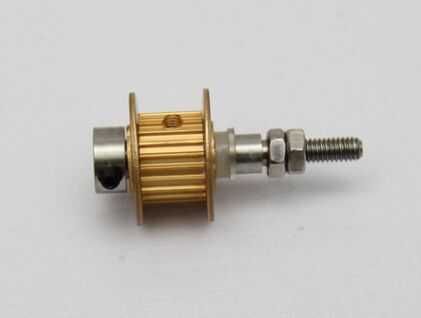

4. construir la estructura similar del Motor y la estructura de polea dentada en el paso 3 y utilice los tornillos y tuercas para fijar uno de ellos en viga 0824-48 y el otro en viga 0824-32.

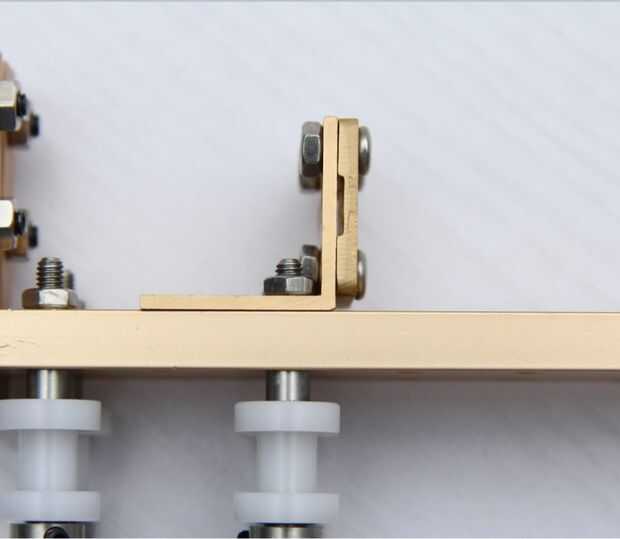

5. Utilice tres tornillos de cabeza avellanada M4 y M4 tuercas para fijar una correa en un soporte de 3 x 3. Hacer dos de esta estructura.
6. Utilice dos de estructura montada de la polea de Nylon en 2 y tuercas M14 montado estructura de correa conector 5 en vigas ensambladas 0824-192 en 3.

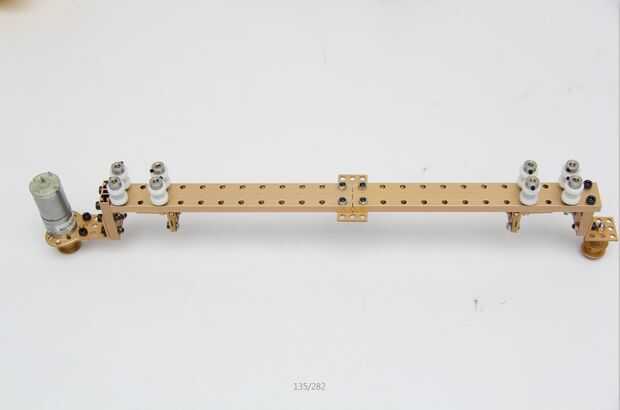

7. Instale en que cuatro había montado estructuras de polea de Nylon de 2 que quedan montar vigas 0824-192 en el 3 como demostraciones del cuadro.
