Paso 5: Preparación de las células (amorfo) de vidrio
para hacer una conexión a la celda de cristal. La célula de cristal era previamente rayada en
la zona donde se supusieron la malla y alambres para ir. Pero... incluso con
la malla de cobre, no pegarse. Era factible, pero difícil de hacer y no muy
fuerte. Sacó todos los cables. Algunos de ustedes pueden haber tenido éxito con
uso de malla de cobre soldada a rayados áreas de celdas de vidrio, pero hay un
manera más fácil.
Tal vez usted tiene una celda de vidrio roto o dañado. Todavía puede usar
a menos que el daño ha hecho el vidrio transparente, en cuyo caso hay grave
dañar a la fotovoltaica parte de la célula.
Una cosa interesante acerca de las células de cristal. Mirarlos, ver líneas, sólo
como usted puede "roto" o células "cristalinas", pero no son las líneas de corriente-
conductores que recoge. Son las brechas entre las zonas del vidrio que cada célula
hacen aproximadamente la mitad de un voltio. Así, las células de cristal se pueden esperar que tienen 2 líneas para cada
voltios de salida. Y pueden hacer 6 o 9 o 12 o 20 voltios.
Así, nos vamos a conectar los cables a lugares con la mayor cantidad de líneas entre ellos
para obtener el voltaje más alto. Y lateral de los alambres en la plata, por supuesto.
Rayar la plata (probablemente de aluminio) cerca de los bordes y prueba el voltaje y la polaridad,
para su información. Normalmente utilizo un cable rojo para el Plus y un negro o verde para negativo.
Método de conexión:

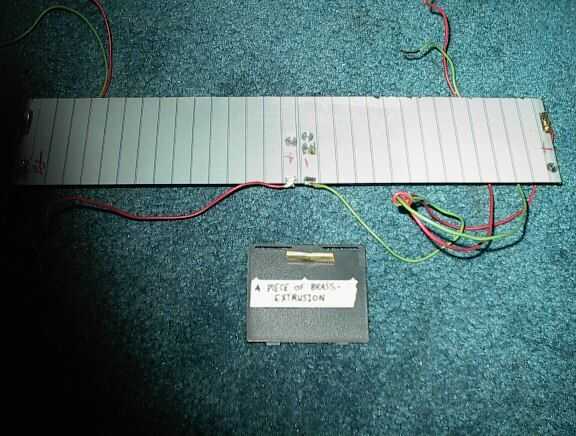

Necesita dos extrusiones de bronce, cortadas con cuidado con una dremel (gafas de seguridad!),
y los cables soldados en este lado de las protuberancias---> C
La extrusión debe tener suficiente espacio dentro de la celda de vidrio encajar.
La extrusión luego se aplasta un poco (antes de ponerlo en el cristal)
para que el vidrio con cierta presión de mordida y hacer contacto con el borde rayado.
Deslice la extrusión machacada sobre el vidrio. Si es demasiado aplastado no pasará de palanca que
quede abierta. Si no se trituran lo suficiente se cae, así triturar más. Cuando muerde, y
hay tensión en la luz a través de las dos protuberancias, poner stickytape o
un poco cemento plástico en la extrusión a quedarse allí.
La celda de cristal está ahora lista para usar.

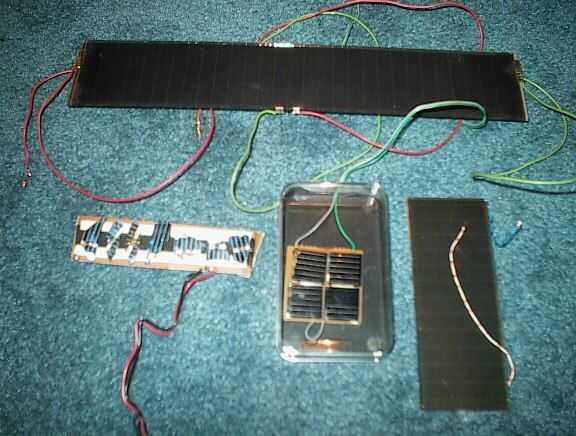

El largo que se muestra es realmente dos 9 voltios en un vaso y es la
que poner contactos extruidos en porque no pega la malla de cobre...
