Cómo a llenar hacia fuera una carabina CLUB datos hoja para un M1 carabina

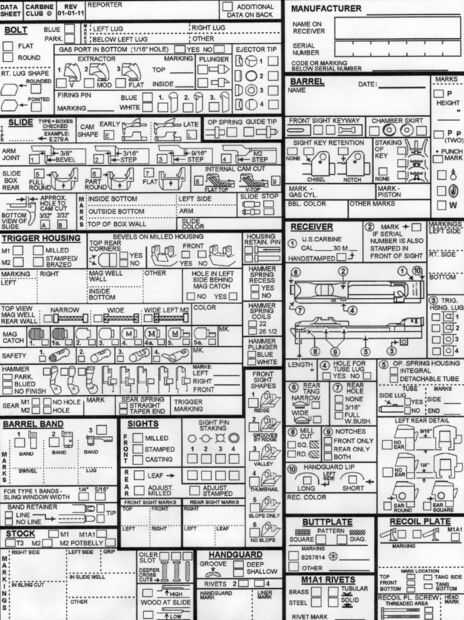

quien ha intentado alguna vez llenar una hoja de datos del Club carabina sabe cómo intimidar el proceso puede ser, sobre todo si es la primera vez.  Desde que era incapaz de encontrar a una guía de "Cómo a" cuando primero comencé a realizar estas hojas, pensé que haría uno.  Ojala, esto guardará alguien la frustración y la confusión que sentí cuando hice mis primeros.  He adjuntado un archivo .jpg en esta página de una hoja de datos, pero se puede tener una copia mucho mejor directamente de la fuente:

http://www.carbineclub.com/DataSheetrev31-1-11.pdf

Si ya no eres miembro, recomiendo unirse al Club de la carabina, es una gran fuente de información para cualquier persona interesada en la carabina M1 y sus variantes.

Si esta es la primera vez que este plan se toma aproximadamente una hora.  Usted necesitará un área de trabajo limpia, algunas herramientas pequeñas:

1. un destornillador plano (para la banda de placa y cañón de retroceso)
2. un golpe (para los pasadores varios).  Si no tienes un golpe, la mayoría de los pines va a salir ya sea a mano o ligeramente persuadido con algo puntiagudo, como la punta de un clavo pequeño de la pluma/del lápiz, o clip.
3. Si usted está pensando en desmontar el perno, una herramienta de desmontaje del perno es muy recomendable, ya que es una operación difícil y a menudo frustrante.  Usar destornillador de joyero (plana), punch y una tira de cinta adhesiva (para capturar el eyector y el émbolo), pero es una cirugía delicada sin la herramienta adecuada!

Ya que es probable que la primera vez que su arma fue detalle en mucho tiempo (casi 70 años para algunas armas de fuego), usted podría también darle una buena limpieza mientras se aparte.  Pongo las partes peladas en un poco de solvente mientras lo estoy tomando y limpiarlos con un cepillo de dientes y les ligeramente de aceite antes de reensamblar.  De solvente, a utilizar nada de pistola limpieza disolvente aguarrás, a kerosene, de freno, carburador limpiador... use buen juicio y no seas tonto, como los solventes son altamente inflamables.  Si usted está nervioso acerca de solventes inflamables, puede ir la ruta segura y use un desengrasante base agua fuerte, como Simple Green o el Sr. Clean Professional (púrpura), o incluso jabón y agua caliente, sólo asegúrese de secar todo bien cuando termines.  Una vez que se limpia, todo lo debe conseguir una capa ligera de aceite, grasa o algún otro lubricante de preservativo.  Sigo los consejos que he escuchado en los foros CMP, "si se desliza, de grasa, si se gira, aceite."  Para la grasa, yo uso Mobil 1 sintético (ya que tengo mucho en la mano y es barata y de alta calidad), para aceite de uso de Hoppe, romper libre, o todo lo que tengo en este momento... aunque no lo recomiendo, incluso limpio y ligero aceite de motor, ligeramente aplica, protegerá todo de moho hasta puede encontrar algo mejor.

Como se mencionó antes, la primera vez que se llene una hoja de datos, plan de al menos una hora, por lo que no está corriendo y puede tomarse su tiempo.  Una vez hayas hecho unos cuantos, usted puede probablemente inestable hacia fuera en 15-30 minutos, menos si no desmontar el perno y mucho menos si no desmontar el grupo disparador.  Usted será capaz de identificar algunas de las piezas más pequeñas (percutor, extractor, disparador y fiador), pero usted puede conseguir la mayor parte de la hoja con un desmontaje sencillo.

En mi experiencia, desmontaje de perno es probablemente la parte más difícil, aunque es probablemente más fácil con la herramienta adecuada.  Desmontaje de cubierta de gatillo es la siguiente más duro, pero bastante fácil si tienes un poco de práctica y destreza.  Todo lo demás es bastante sencillo y no demasiado difícil.

Esto es una buena guía con fotos de desmontaje y montaje de la carabina M1 en forma de PDF.

Esta es la versión online del mismo artículo.

Ahora que ya es campo pelado, vamos a analizar los componentes individuales.

Aquí es una guía con fotos en detalle stripping el grupo disparador.

Aquí es una guía para detalle de remover el perno con la herramienta de tornillo.

Aquí es una guía para detalle de remover el perno sin la herramienta de tornillo... no se recomienda a menos que seas bastante calmado bajo presión!

Generalmente llenar mis hojas desde el "exterior," las partes más "difíciles" para el final del ahorro.  Por esta razón, los pasos se ordenan un poco diferentemente que en la hoja, pero me parece que una franja de campo simple es más de lo que tengo que hacer el barril, receptor, acción y barril banda, monumentos y deslice las secciones.  Desmontaje más detallada es necesario para algunas de las secciones de la vivienda de gatillo y perno aunque puede llenar una gran cantidad de la información sin detalle extracción de estas piezas.

Agradecimiento y créditos de la foto a todos los que han ayudado a contribuyan a este proyecto, incluyendo thomasmorton21 y EARRNHARDT3 de los foros CMP.
