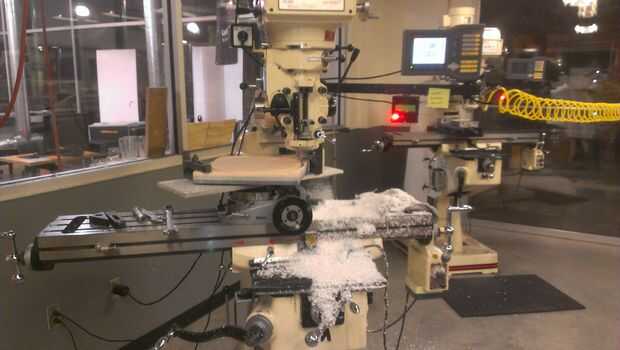

Paso 2: Utilice el molino vertical y la tabla de 360 grados
La tabla le permite rotar un objeto alrededor de un punto central un número determinado de grados. También se puede hacer un círculo completo si quiere hacerlo. Esto es ideal para lo estoy tratando de hacer.
A veces digo que voy a escribir: "Nada es nunca fácil" sobre mi tumba. Los molinos verticales que TechShop acogerá piezas que son normales de tamaño para máquinas - 4-10 pulgadas, no hay problema. Cuando empiezas a tratar de hacer algo con una pieza de 12 x 12, el tema es que usted necesita hacer un extensor de sujeción para la mesa.

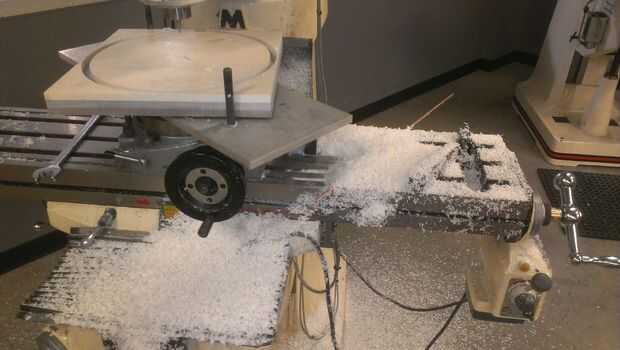

Si nos fijamos en la placa de plata por debajo de lo corian, verá que es de aluminio. Afortunadamente, fui capaz de pedir prestado uno de otro miembro de TechShop que ya había hecho uno, así que no tengo que hacerlo también. Esa es la belleza de TechShop--si no tienen, usted puede hacerlo. A veces, ya cuenta con otro miembro - es una gran comunidad! Gracias Tony!!
Utilizando el digital leída (DRO) en el molino, se puede determinar exactamente dónde está el eje de X del molino. Había determinado el punto central de la Plaza de corian, y pone a cero el DRO.
La tubería de 12" tiene un espesor de poco menos de 1/2". El ID de la tubería es 11,87" el OD es 12,75. Puse 1/2" broca en el mandril y se movió la tabla para que lea el DRO 6". Esto pone el interior poco borde de 1/2" a 1/4" menos que un círculo de 12". Luego se movió el eje de las X y agrega 0,2" al DRO de lectura.

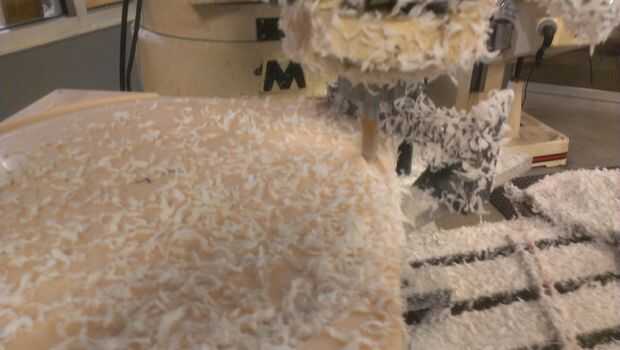

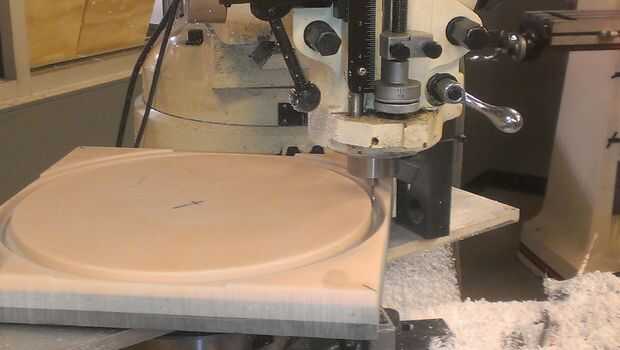

Mueva la mesa girando el mango negro de la mesa. Después de bajar la broca en el corian 1/8" y asegurarse de que el corte estaba en el lugar correcto, molido hacia fuera de un canal de 1/2". Entonces tuve que mover el eje x y agregar la diferencia a la corte para acomodar el espesor de la pared de la tubería de PVC. Este es un segundo corte con la 1/2" broca.

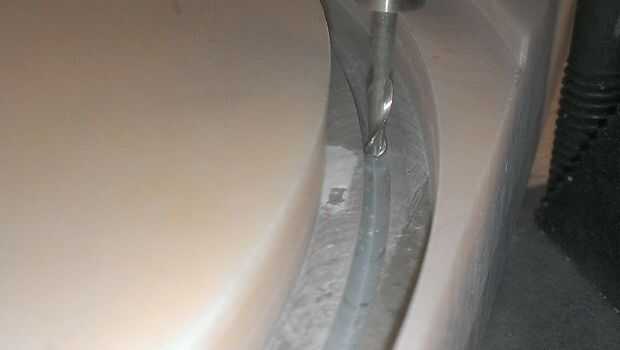

El último paso fue tomar un molino de extremo de bola de 1/8" y hacer un canal que está en el centro de la ranura de 1/2" que es 1/16" profundidad (la mitad del molino de extremo de bola de 1/8"). La razón de esto es que el material del anillo es 1/8" de diámetro.
Utilizando el molino había hecho de este un trabajo hiper preciso. La primera vez me tomó dos horas para averiguar. El segundo final me tomó 15 minutos hacerlo. Práctica hace la perfección!
También tuve un pequeño trozo de la tubería de 12" que pude utilizar para asegurarse de que el canal estaba en el ancho adecuado para acomodar la tubería.
