Cómo acceder a 5 botones a través entrada Arduino 1 (4 / 8 paso)

Paso 4: por fin podemos protoboard lo.

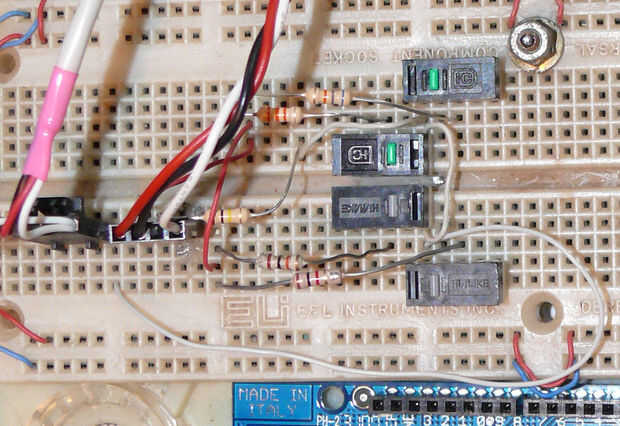

Usando el circuito anterior, construir en un protoboard. Te voy a mostrar cómo lo hice, pero esto es muy dependiente de botones que utilizas, así que necesitarás usar tu imaginación. He utilizado botones micro de viejos ratones de la computadora. También sólo tenía 4 botones (que funcionaba correctamente en cualquier caso), así que decidí sólo hacer 4 botones, pero el código está configurado para mango un 5to botón.

Una vez construido el circuito, puede conectar el GND y 5V a Arduino y conectar los botones al pin analógico 0 (puede cambiarlo, solo recuerda cambiarlo en el bosquejo).

¿Recuerdas que te dije que no necesitamos las matemáticas? Prefiero el ensayo y error. Para los valores de resistencia, debe elegir valores que se extienden bastante uniformemente entre un rango arbitrario de inferior y superior. He encontrado que valores repartidos entre alrededor de 1K y 100K trabajo mejor. Para mis resistencias, me ha pasado a tener 1K, 10K, 33K y 68K ahí, los usé. Si hubiera tenido un quinto botón, agrego una resistencia de 47K entre K 33 y 68K.

Después de construyeron, me doy cuenta ahora que el resistor de 1K probablemente no es necesario. Uno de los botones puede conectarse directamente a 5V, por lo que necesita una resistencia menos de botones (y el una desplegable resistencia compartida por todos los botones). Si uno de los botones está conectado a 5V siempre debe devolver un valor de 1023. Así que si desea guardar un par de centavos, dejar la resistencia sobre el botón 1.
