Cómo acceder a 5 botones a través entrada Arduino 1 (5 / 8 paso)

Paso 5: Probando

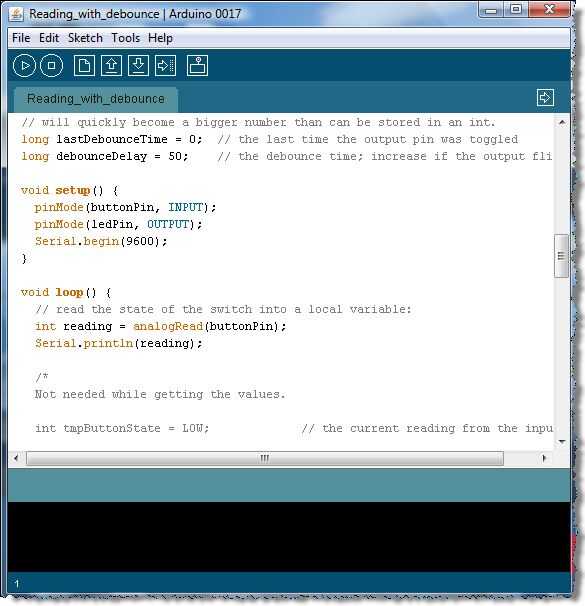

Descargar el adjunto dibujo y subirlo a tu Arduino. Una vez que se haya cargado, abra el serial monitor así. para probarlo, ver el serial monitor y luego mantenga presionado el botón 1. Usted verá que los valores devueltos fluctuará para un poco antes de establecerse en un pequeño grupo de números. Anote el número más grande y más pequeño.

Usando el resistor de 1K con mi botón, tengo valores que oscilan entre 988 y 1011.

Después de repetir esto para todos los botones, tengo los siguientes valores:
Usando el resistor de 1K con mi botón, tengo valores que oscilan entre 988 y 1011.
Usando el resistor de 10K con mi botón, tengo valores que oscilan entre los 910 y 929.
Usando la resistencia de 33K con mi botón, tengo valores que oscilan entre los 767 y 768.
Con la resistencia de 68K mi botón, tengo valores que oscilan entre los 400 y 609.

Lo primero que queda claro es que el rango es mayor para algunos botones. Caso de varias veces con resultados consistentes. Hecho reemplacé el segundo botón porque me metía todas las clases de resultados. Me estaba poniendo números de unos 510 hasta 910, así que si usted consigue una gran variedad de números, probar un botón diferente.

Una vez que tengas estos valores, puede crear un dibujo que va a leer el estado de un botón específico.
