Paso 2: Añadir el curcuit.

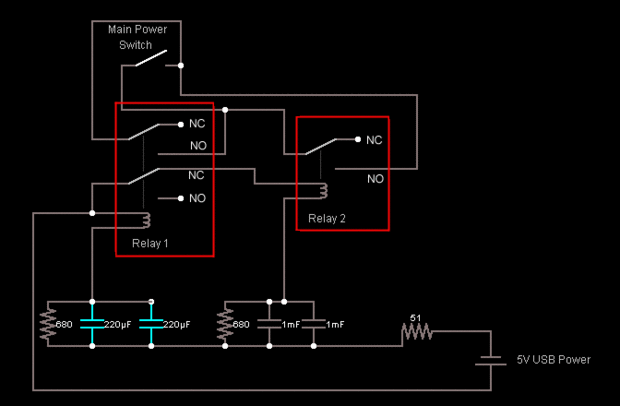

Aquí es el diseño:
Relé 1 es el relé mini de 4.5 V
El relé 2 es el 5V, relé de resistencia de bobina de 300 ohmios.
Utilizamos ambos polos en el relé 1 y sólo un polo de relé 2
Los cables que el interruptor principal en el paso anterior son obviamente los cables en el diagrama de la "principal interruptor". Tendrán que ser ramas que van a ambos relés.
Asegúrese de orientar sus condensadores de la forma correcta. Si no tienes idea lo que digo, google "polaridad del condensador".
Para averiguar el pin de sus repetidores, buscar su hoja de datos o utilizar una fuente de alimentación de 5V y un ohmímetro.
Si todo esto parece ajeno a usted, probablemente no debería hacer este mod.
