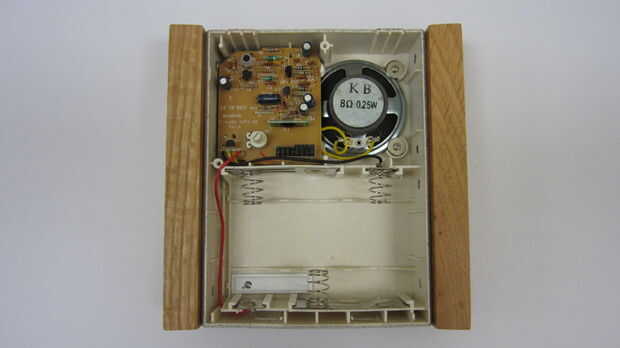

Paso 2: De fondo: Cómo funciona el receptor sin hilos del timbre

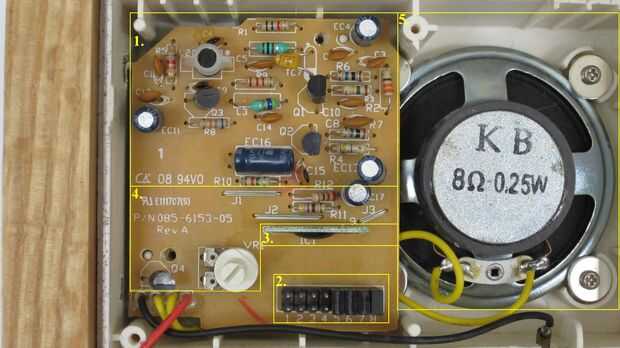

1. el receptor de Radio: Esta sección filtra y amplifica la señal de radio.
2. la matriz de decodificador: Este conjunto de puentes se utiliza para establecer la frecuencia de sintonía del dispositivo o el código de seguridad en el chip de IC. Esto ayuda a evitar que se interfieran con otros dispositivos inalámbricos cercanos.
3. la viruta del IC: La viruta del IC supervisa la señal de entrada y detecta cuando se ha pulsado el botón del transmisor. Cuando se detecta la señal, envía un tono para el altavoz.
4. el Control de volumen: Se trata de un amplificador de transistor simple que utiliza una resistencia variable para ajustar el volumen del altavoz.
5. el orador: El orador es un llano 0. 25W altavoces. Está conectado entre la tensión de alimentación positiva y el transistor de control de volumen.
