Cómo agregar tonos de llamada personalizados a un timbre inalámbrico (6 / 7 paso)

Paso 6: Conecte el receptor al módulo de grabación

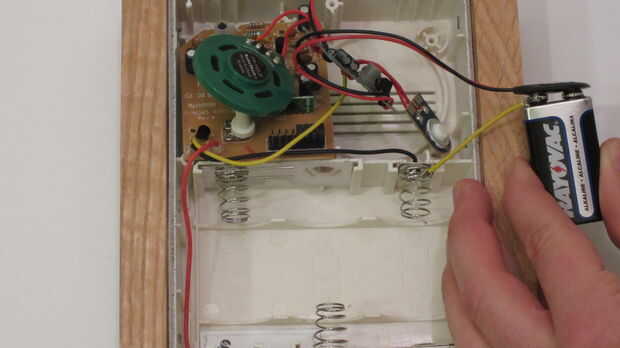

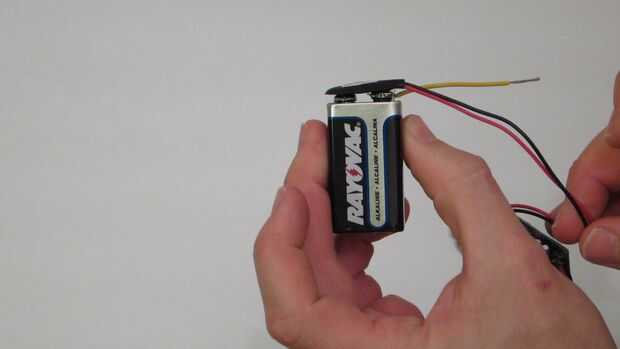

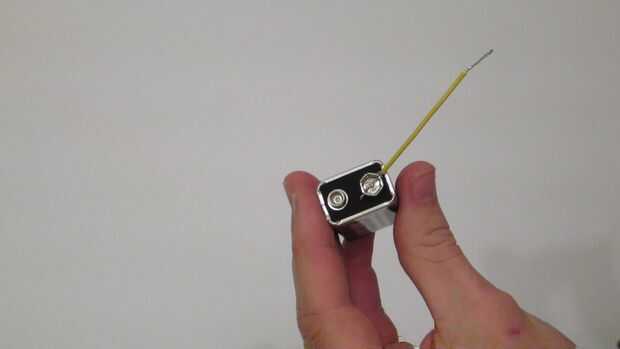

Cable positivo que nos separan sólo se utiliza para conectar el terminal negativo de la batería del receptor al terminal negativo de la batería del módulo de grabación. Tome un extremo del cable positivo e inserte en el terminal negativo de la batería de 9 voltios. Luego conecte el conector de la batería de 9 voltios para el módulo de la grabación. Esto debe pellizcar el cable y mantener en su lugar. Luego tomar el otro extremo del alambre y envolver firmemente alrededor de la terminal negativa de la batería del receptor. Una vez que tengas todo montado, los cables deben permanecer en el lugar. Pero si quieres que todo sea más seguro, puede pegarlas en el lugar. No recomiendo tratar de soldar los cables a la batería.

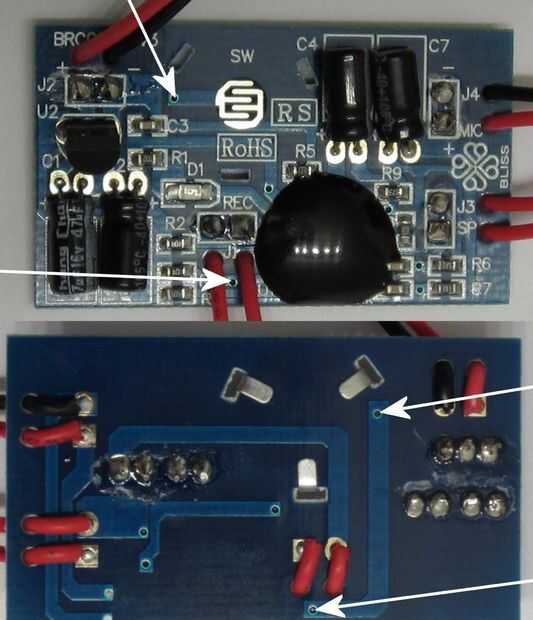

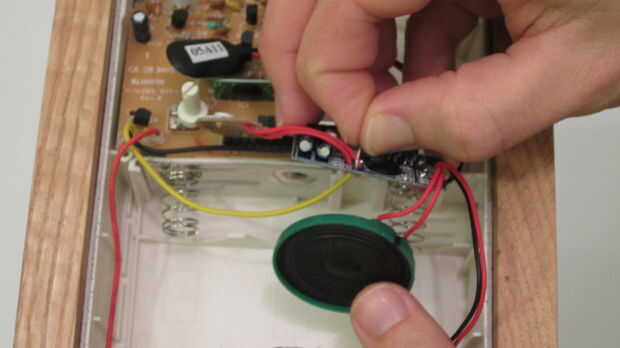

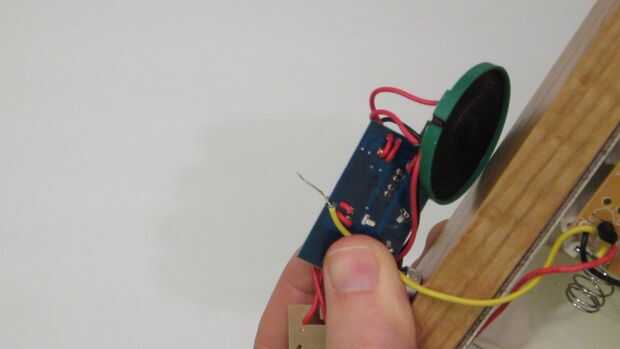

El cable negativo del altavoz se utilizará para conectar el transistor de salida del receptor para el pasador de juego en el módulo de la grabación. Uno de los extremos del cable ya está conectado a los transistores de salida. Tan sólo necesitamos conectar el extremo libre a uno de los agujeros de perno de juego que fueron mencionados en el paso 2. No necesitas soldar el cable para el módulo de la grabación. Puede hacer una buena conexión a torcer los cables alrededor de la Junta. Para ello, inserte algunos filamentos del alambre a través de uno de los agujeros (el orificio es probablemente demasiado pequeño como para caber el cable entero). A continuación trence los hilos de alambre de vuelta. Como los cables están firmemente, debe hacer una buena conexión y permanecer en el lugar.
