Cómo agregar un escáner de huellas dactilares USB internamente para laptop (5 / 5 paso)

Paso 5: ahora para la diversión parte

Esto es donde se necesita mucha paciencia para no atornillar para arriba.
Después de desmontar el caso por los manuales MFG que buscaba dónde colocar el escáner. Finalmente decidieron colocarlo debajo del resto de Palma del lado derecho lo único debajo de él es el receptor de bluetooth, ya que es lo suficientemente pequeño como para moverse.

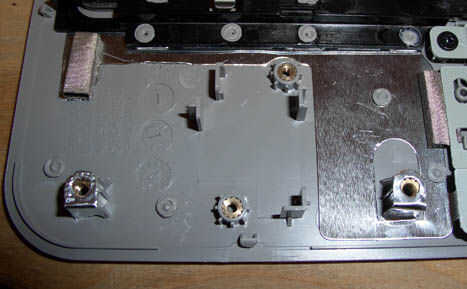

La primera foto muestra la parte inferior del resto de Palma antes de amolar los postes de plástico. Quitar alguna hoja en la zona desde el principio porque sabía que esto podría causar problemas con la tarjeta de circuito si se dejan allí.

Utilizando una Dremel con un disco abrasivo, lentamente moler lejos los postes hasta que quede plano con el resto de la palma. Para obtener a través de las inserciones (pedacitos de metal para los tornillos) tierra de un pensamiento correcto de ranura la mitad del post por lo que puedo sacar del metal insertar fácilmente

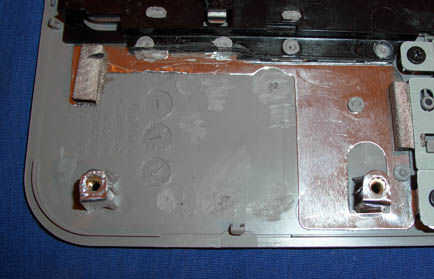

Una vez que se han molido debería verse como la segunda foto

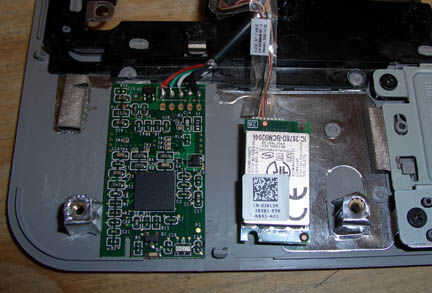

en la tercera foto puse el bluetooth y el scanner para ver un ajuste final antes de perforar a través del caso. Como se puede ver es un ajuste perfecto entre el labio inferior y el labio superior, como que estaba destinado a estar allí.

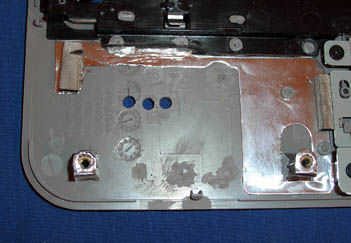

Una vez que la ubicación de la Junta es muy importante empezar poco a poco. Taladre tres pequeños agujeros usando una broca afilada y va poco a poco. Usé el taladro poco en mis dedos para no correría el riesgo de romper el plástico y podía sentirla si ligado así que sabía parar. La parte más difícil de esto es asegurarse de que los agujeros están en el centro de la barra del explorador. Una vez que tenga los agujeros perforados se verá como la cuarta foto.

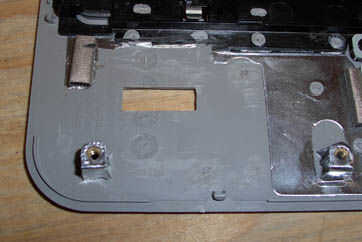

Ahora toma una pequeña Lima plana y comenzar a hacer la forma del rectángulo para la recolección del escáner. Esto debe tardar más de 30 minutos en cuanto a no tomar demasiado. ¡ Seguí revisando el ajuste del escáner cada pocos minutos

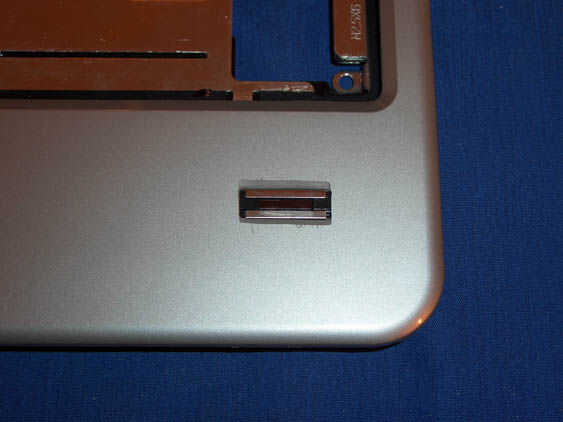

El último paso es añadir un bisel en la parte superior del resto de palma para que el dedo puede mojar abajo y hacer más fácil contacto a la barra del lector. Cuando lo hice el archivo salió un par de veces y había rayado de la parte superior. Algo que puede hacerse para ayudar a detener esto es añadir un trozo de cinta adhesiva justo en el borde de donde desea que el borde del bisel para cubrir la parte superior como se ve en la última foto

Hay algunas cosas que pueden hacer para mantener el escáner en su lugar.

Prefiero utilizar cinta para doublestick para que se pueden quitar si es necesario pero todavía tiene un poder de gran explotación: esta es la cinta utiliza entre el resto de palm y el circuito por sus propiedades con la electrónica, su delgada y tiene buenas propiedades de retención y el calor. Haga clic aquí para (. 001" Kapton®/Polyimide con silicona)

Esperamos que disfrutéis esta intratable. Por favor enviar sus comentarios
