Cómo agregar un frontlight para tu Gameboy Color (4 / 5 paso)

Paso 4: Instalar su frontlight.

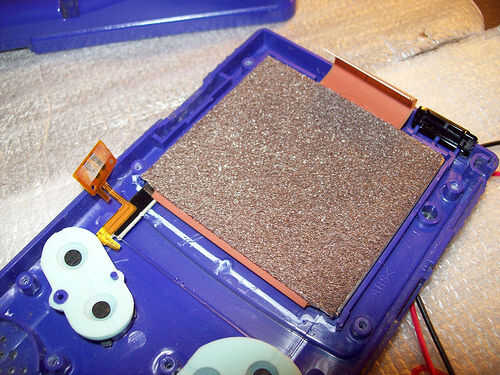

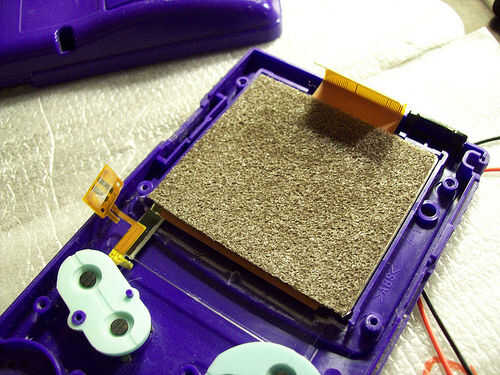

Antes de instalar la luz en su carcasa de gameboy, necesita modificar un poco. No es demasiado difícil sin embargo, todo lo que necesitas hacer es rip off el plástico de la "pared" debajo de la pantalla. Sólo cogió con unas pinzas y había doblado sobre y había rasgado hacia fuera. No debe tomar más de unos minutos. Una vez retirado ese plástico, simplemente puede poner el frontlight en la carcasa y coloque la pantalla de Game Boy en la parte superior. Tenga cuidado de huellas dactilares! No quieres que todo manchado para arriba!

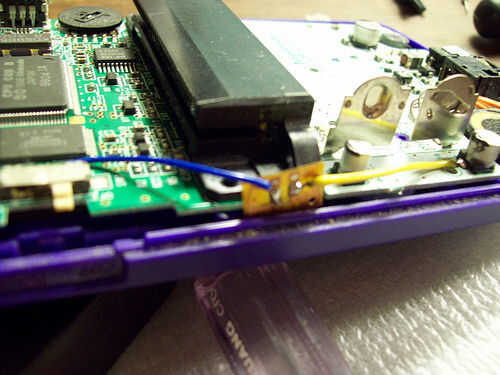

Una vez que tienes instalado la luz y la pantalla tendido encima de ella, seguir adelante y poner tu Gameboy nuevo Motherboard, Tarjeta madre. El rectángulo naranja con su "+" y "-" soldadura cojines en él deben quedar para arriba alrededor del lado. (ver fotos)

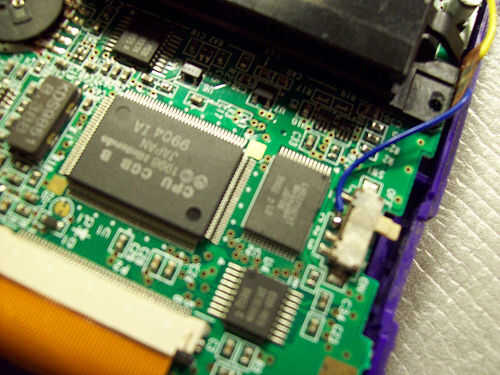

Seguir adelante y alambre conduce a cada una de estas teclas. La izquierda (cable positivo, azul) almohadilla de necesidades para ser conectado directamente a la tercera patilla abajo el interruptor.

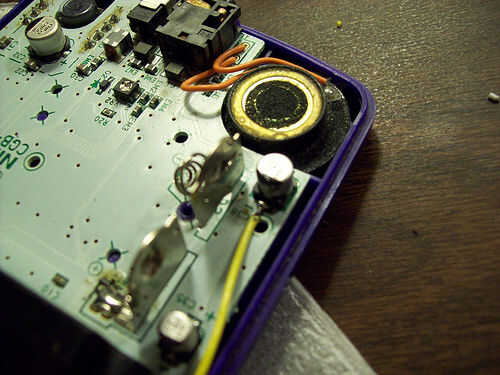

La tecla derecha (alambre negativo, amarillo) debe soldarse a la tierra. Soldadas a la parte negativa de una de las tapas de los conectores de la batería.

Una vez todo soldado, ir y tornillo de la placa base en la carcasa con sus tornillos, enchufe el cable de cinta de la pantalla de nuevo, y terminar enroscando su nuevo cuerpo en. Los tornillos Tri-wing pueden ser un poco más difíciles atornillar ahora que tienes todo instalado, pero no te preocupes, deben volver juntos muy bien.
