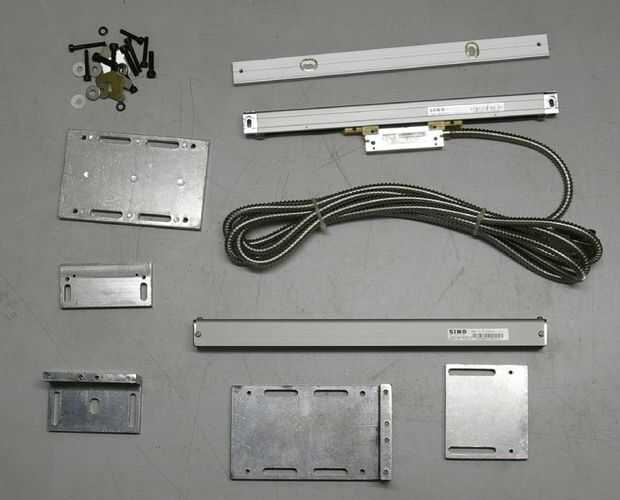

Paso 2: Deslice Cruz escala lineal

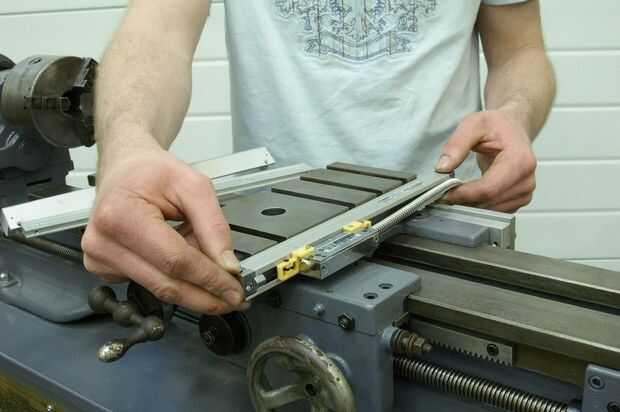

Con la diapositiva cruzada y escala lineal en el centro de su recorrido, nos dispusimos a ofrecer la escala alrededor de varias localizaciones en la diapositiva de cruce (foto 4). Al hacer esto se hizo evidente la diapositiva cruzada físicamente era demasiado corta y que sería necesario fabricar una placa de soporte o extensión. Esto es porque la longitud de la escala total fue alrededor de 60mm más largo que la diapositiva cruzada sí mismo. Empezamos haciendo notas y discutir algunas de las soluciones encontradas.

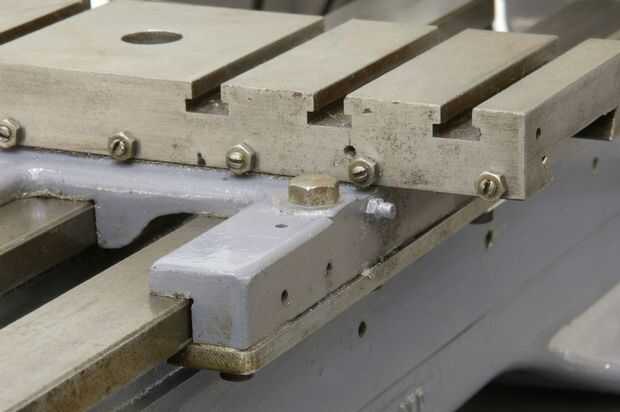

Algunas de nuestras soluciones fueron favorables y otros no tanto. Nos sorprendió el número de posibles posiciones encontradas. De nuestros bocetos y notas establecimos un orden de preferencia. Tomamos en cuenta que se encontró con obstáculos fijos y en algunos casos las modificaciones que sería necesario para adaptarse a la escala (Foto 5). Éstos incluyeron el perno de bloqueo en silla de montar, que pensamos podría ser reducido en altura. Esto podría dar cabida a la escala por encima de la cabeza del perno de montaje o volver a poner el tornillo de sujeción de silla de montar en conjunto. La silla también tenía un número de pezones de lubricación, otra vez no una tarea imposible para volver a colocar si es necesario.
Nuestra primera posición estaba en el lado izquierdo de la diapositiva cruzada al estar de pie delante del torno. Encontramos que podría restringir el recorrido alrededor del mandril y reducir el giro del torno. Además la escala estaría potencialmente más expuesta a las virutas y refrigerante. Cuando ofrecimos la escala alrededor de la izquierda de la diapositiva de cruce nos encontramos con que los tornillos de la tira de prisioneros tendrían que cambiarse para tornillos de montaje, idealmente con un inserto de bloqueo de nylon. La escala montada en esta posición también afectaría el contrapunto. La escala reduciría la cantidad podría deslizar el contrapunto entre el carro del torno, no es muy así, pero vale la pena destacar.
Cuando habíamos agotado las posibles soluciones para el montaje de la escala alrededor del área central de la diapositiva cruzada. Empezamos una nueva página en nuestra plataforma con la intención de ajustar la escala para que proyecta hacia fuera la parte delantera o trasera de la corredera transversal. Esto implicaría la fabricación de varias placas de extensión y los soportes. Al tener la escala de las restricciones de espacio y los obstáculos mencionados anteriormente, el proceso de montaje se haría más fácil y menos restrictivas para el torno.
Que ofrece la escala para que proyecta hacia fuera hacia la parte delantera de la diapositiva cruzada, permitiría que un soporte ser fabricado para evitar los obstáculos como los pezones de la lubricación y los tornillos de fijación (foto 6). La escala en esta posición de montaje invadir la rueda alimentadora. Sin embargo, un pensamiento que tenía era diseñar el soporte de manera que podría instalarse una pantalla protectora. Esto protege las manos de operarios y alimentar la rueda de la viruta y refrigerante.

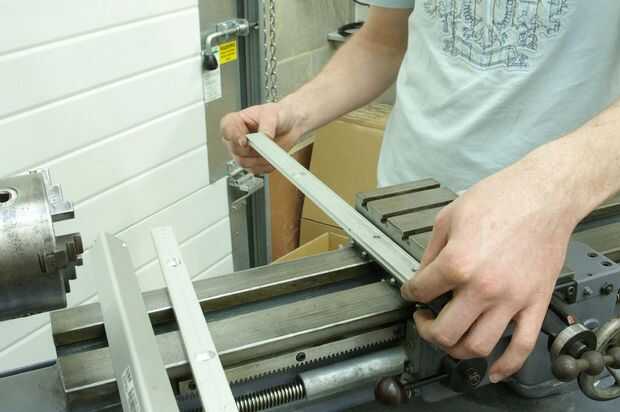

A continuación analizamos la posibilidad de colocar la escala por lo que proyecta hacia fuera hacia la parte posterior de la diapositiva cruzada (foto 7). Esto inmediatamente se parecía un lugar de montaje ideal. Como la ML7 tiene su motor y conjunto de polea impulsor montado en la parte posterior de la cabeza esto significó la escala sobresalir en el espacio muerto en la parte trasera. Otra vez tenemos la ventaja de evitar pezones lubricación y tornillos de fijación. Para nuestra viga de montaje que pretendíamos utilizando una pieza de corte de barra de aluminio, habíamos puesto a un lado para este proyecto.
Hemos marcado la barra para roscados de los dos agujeros de montaje para la escala y dos agujeros para el montaje de la barra de la Cruz Deslice (Foto 8). Junto a los dos agujeros, hemos añadido cuatro agujeros roscados para tornillos de empuje. Estos tornillos de elevación ofrecen ajuste muy fino para hacer el haz paralelo y cuadrado al recorrido de la diapositiva cruzada. Tuercas se deben acoplar a los prisioneros, para que no se ajustan con el tiempo.
Hemos decidido que debe montarse un puntal de apoyo, al extremo de la viga de montaje y la silla de montar para la rigidez extra. Con la balanza en posición un soporte para el montaje de la cabeza fue bosquejado hacia fuera. En este caso el cuerpo de la escala principal es fija y el soporte se incorpora a la diapositiva cruzada móvil a la cabeza de lectura a lo largo. La otra opción es montar un soporte para montar el cuerpo de la escala a la parte móvil de la diapositiva cruzada y ajuste un soporte fijo a la cabeza de lectura.
