Paso 3:

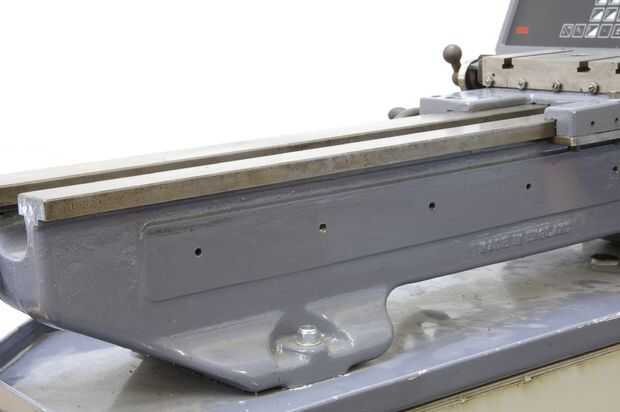

Seguimos el mismo procedimiento que antes ofreciéndoles la escala alrededor de varias posiciones. A partir de la parte trasera de la cama del torno, fuimos ambos al instante señaló hacia la zona de mecanizado para el accesorio de torneado cónico (Foto 9). Se trata de una amplia zona paralela a lo largo de toda la longitud de la cama, con una serie de agujeros roscados, que se utiliza para fijar el accesorio. Esto abrió un debate sobre si teníamos una necesidad regular para usar el accesorio de la forma cónica.
Lo que nunca uso o fueron probablemente en un futuro próximo y si tuviéramos que ajustar la escala en esta zona cuánto dolor sería para quitar y reinstalar el archivo adjunto. Nuestra idea fue montar la placa posterior con dos de los agujeros roscados existentes para el accesorio, que eran un hilo imperial. Nos equivalente a los dos orificios de fijación para escalera
montaje de las cabezas de los pernos.
Junto a las fijaciones escariadas, dos tornillos a la placa de soporte actuaría como elevación de tornillos (foto 10). Estos tornillos pueden ajustarse para llevar la escala paralela a la cama de grub. Con la escala montada (foto 11) y situado en la cresta a lo largo de la viga trasera teníamos que fabricar una configuración conveniente soporte para la cabeza de lectura.

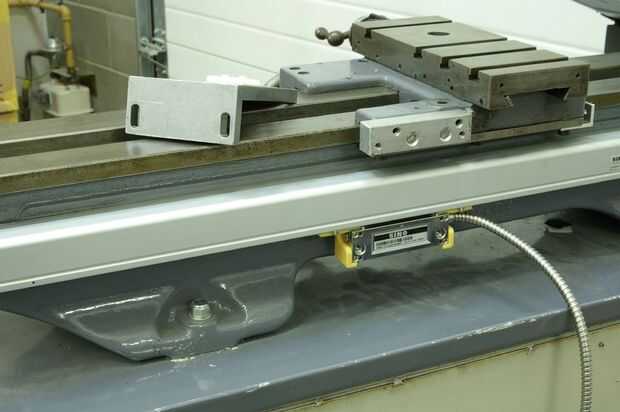

Mirando el kit de soporte estándar suministrado, podría utilizarse el soporte de largo en forma de L con un pedazo de embalaje (foto 12). El embalador necesitará el soporte de la silla de montar del espacio. Ajuste el obturador a la parte posterior de la silla de montar es complicada por la superficie sin mecanizado en nuestra máquina. Nuestra solución fue utilizar tornillos de elevación perforado y golpeado ligeramente en la pieza del embalaje. Esto nos permitiría ajustar el embalador el espesor correcto y paralelo a la escala.
El embalador puede taladrarse con las fijaciones apropiadas para usar un par de ranuras del soporte. Esto también nos dará la altura.
La cabeza de lectura se une al soporte mediante los dos agujeros roscados en la parte inferior. Otra vez el soporte tiene dos ranuras, que permiten un ajuste centralizar la cabeza de lectura con la báscula. La combinación de la elevación de los tornillos y los soportes ranurados proporcionan los medios para ajustes simples, haciendo que ajuste las escalas mucho más fácil.

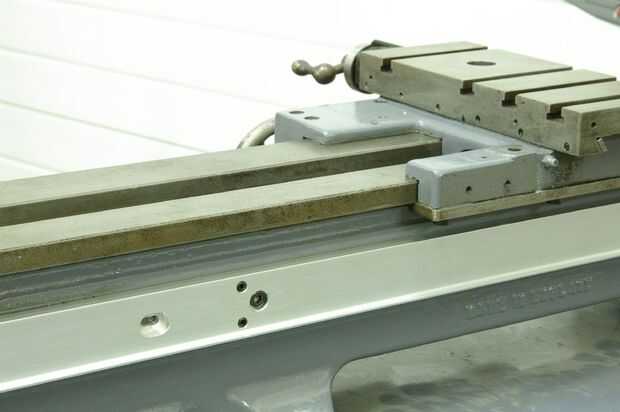

Mientras que la escala a lo largo de la zona de torneado cónico de montaje tiene sus ventajas, por supuesto impedirá el uso del accesorio de la forma cónica. Nos ofreció la escala abajo el accesorio de la forma cónica. Esta área está unmachined y muy curvado y afilado. La placa de soporte de la cubierta tipo b podría perforada y golpeado ligeramente con los tornillos de elevación. Cuando marcando la elevación posiciones sobre una placa de soporte del tornillo o la fijación del soporte perno debe taladrarse adyacentes. Esto reduce distorsión posible y flexión.

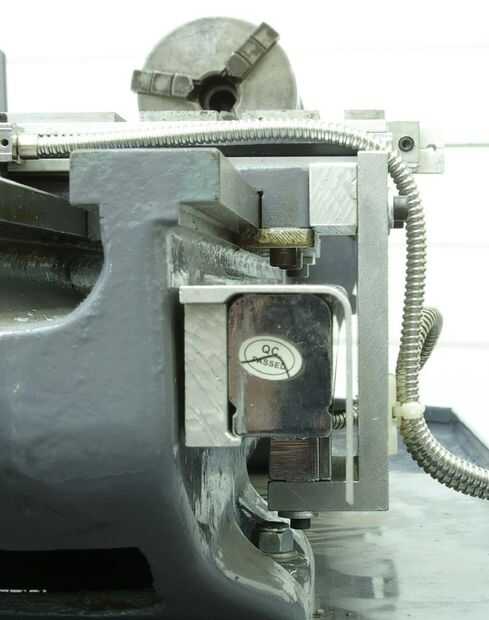

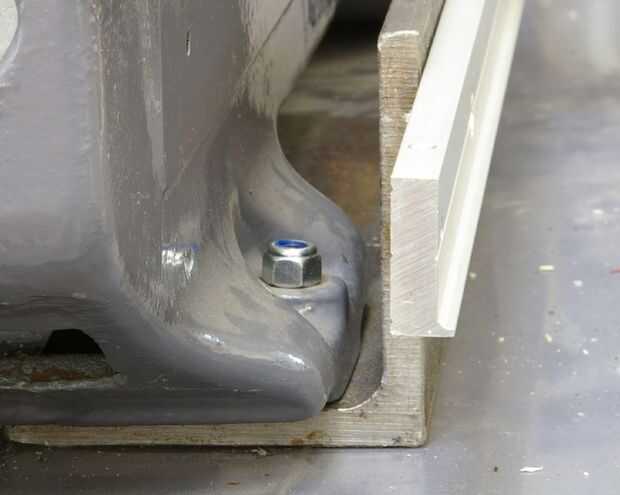

Otra opción que encontró su manera en nuestro Bloc de dibujo, evitando el cono accesorio y zona no trabajada a máquina en la parte posterior de la cama ML7, implicaría una longitud de ángulo que caben entre las almohadillas de pies de torno de parte trasera (Foto 13), de modo que se fija entre lo pies almohadilla y torno de banco, con una pieza de embalaje de igual espesor en la parte delantera para mantener el nivel. La escala se puede montar en el ángulo, paralelo ajustado y soportes para la cabeza de lectura.
Usando este método reducirá los orificios de fijación taladrados en la bancada. También pensamos que este método podía ser adaptado para ajustarse a la escala en el frente de la cama del torno (Foto 14). Esto es particularmente útil cuando se restringe el acceso a la parte trasera de la máquina.
