Paso 4: Evitar la perforación y roscado
![]()
![]()
Esperamos que durante la instalación necesitaríamos perforar y golpear ligeramente en la máquina con varios anclajes que puedan requerirse. Ya habíamos decidido utilizar la zona de accesorio de torneado cónico para el montaje de la escala lineal en la parte trasera de la cama. De esta manera habíamos guardado perforación y golpeando ligeramente dos agujeros de montaje. Para reducir aún más el número de nuevos agujeros perforados y roscados de montaje pensamos que podríamos usar los existentes los pernos de fijación en el Myford. Muchos componentes en el torno se atornillan juntos. Por ejemplo la silla de montar y delantal están en manos de varios contra pernos aburridos. Pensamos que podríamos sustituir los pernos más largos o fabricar pilares de extensión que nos da nuestras fijaciones para cualquier soportes que fabrica.

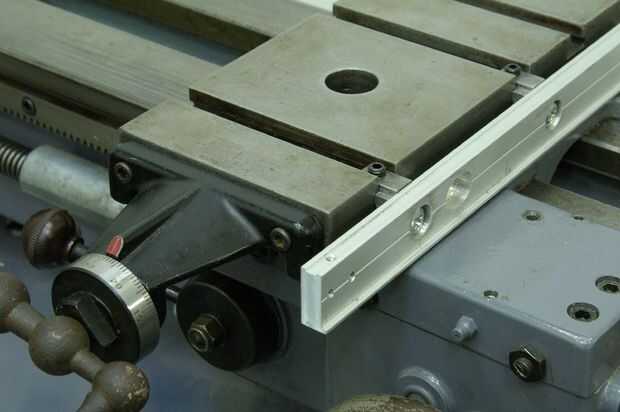

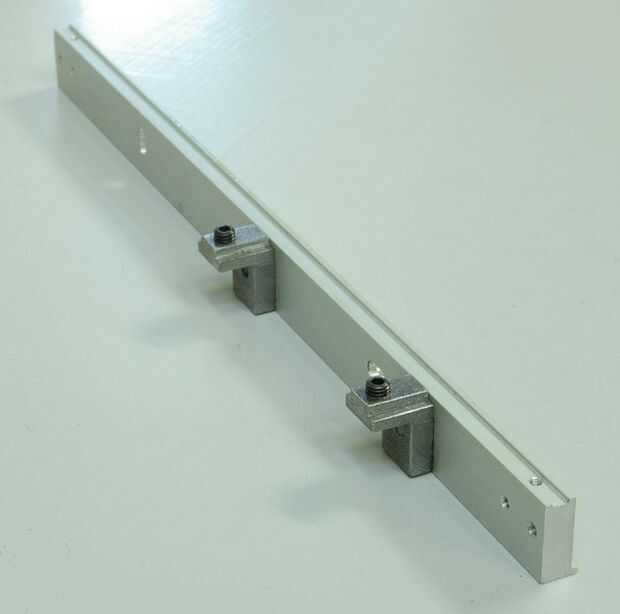

La diapositiva cruzada en el Myford cuenta con una serie de ranuras t que podría ser utilizado para fijar la escala. Fabricamos tuercas t de ángulo de acero. El perfil de tuerca tee fue trabajado a máquina a lo largo de un lado con un agujero roscado de un tornillo sin cabeza (foto 15). En la otra parte del ángulo del acero perforado y golpeado ligeramente un agujero para el montaje de la placa. Las dos t y la placa ranuradas en su posición y asegura con el tornillo sin cabeza (foto 16). La escala tendría que montar para que sea paralelo con el recorrido. Este método también nos permitiría quitar rápidamente la escala.
