Paso 2: Taburete de diseño en Autodesk Inventor

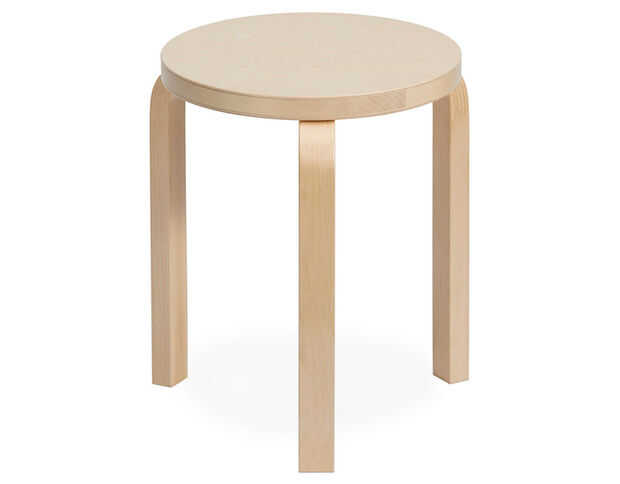

Diseñé las heces basada en el clásico diseño de Alvar Aalto . Aalto diseñó el simple, tres Taburete apilable, patas de sujeción patas madera contrachapada doblada sobre una tapa redonda. Me gusta el diseño por su simplicidad y la atemporalidad.
Yo utiliza Autodesk Inventor para el diseño de las heces. Inventor es una herramienta de modelado sólidos paramétricos que utiliza un boceto 2D -> 3D parte -> flujo de trabajo de Asamblea.
Para diseñar un taburete de madera contrachapada plana-pack sujetado mediante un solo tornillo, estaba claro que necesito utilizar ajustes Presione (o interferencia) para conectar las partes. Dimensionamiento de las juntas de interferencia depende del grosor del material, que puede variar ligeramente en cada pieza de madera contrachapada. Por lo tanto, es fundamental para actualizar a la geometría del modelo CAD basado en el espesor de la madera real para cada taburete.

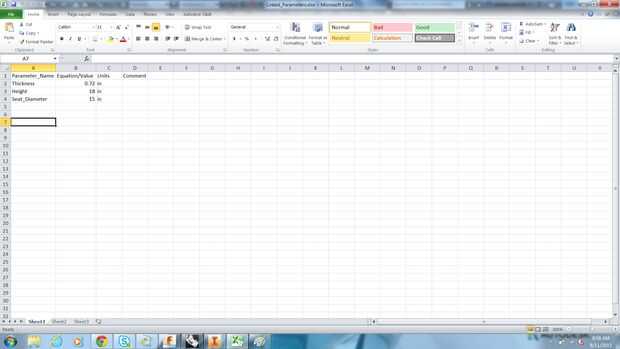

Una forma de hacer esto es establecer un parámetro para el espesor del material. Inventor utiliza una hoja de cálculo de Excel para crear variables que pueden estar vinculadas a las dimensiones. He creado los parámetros para el espesor del material, taburete, ancho y profundo. Estas variables se utilizaron a lo largo de las partes para informar las dimensiones de cada boceto.

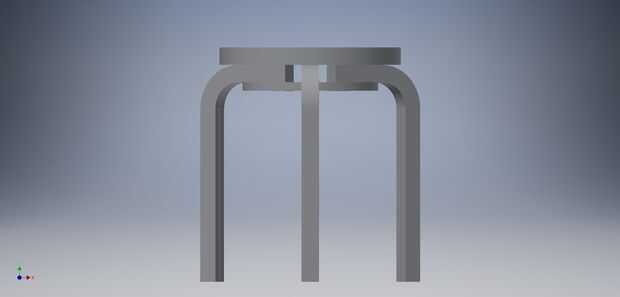

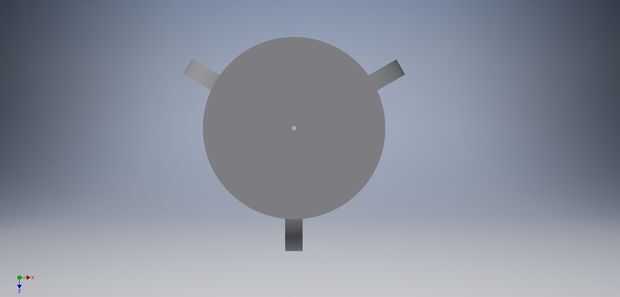

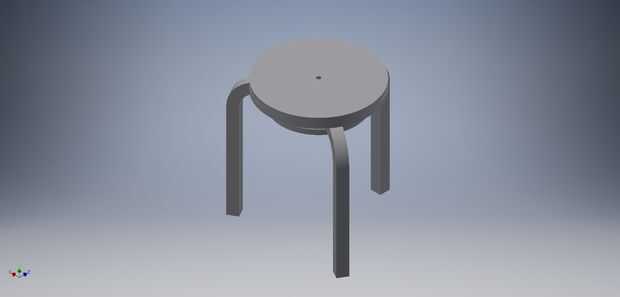

El diseño final puede verse en las imágenes de abajo. Se han cargado los archivos de Inventor y Excel y me animo a descargar y utilizarlos.
Algunas características adicionales del diseño:
Doble el espesor de la madera contrachapada a lo largo de las heces para la fuerza agregada. Me gusta la estética de un taburete más grueso, de aspecto más robusto. También tuve que usar dos capas de madera contrachapada para el conjunto del cerrojo. En-wei y el diseño de Taylor habían avellanado el perno en el asiento con un CNC Shopbot. Un chorro de agua no puede hacer un agujero avellanado en madera contrachapada, así que diseñamos la capa superior de la silla con una prensa de montaje a la cabeza del tornillo hexagonal y la capa inferior con una prensa para el diámetro del eje.
Para la presión, he utilizado las mismas dimensiones para la parte femenina y masculina. Por ejemplo, para encajar una clavija cuadrada 3" en un agujero cuadrado 3" diseñé ambos con exactamente 3" dimensiones. La madera es algo flexible y una patilla cuadrada con las mismas dimensiones que un orificio cuadrado caben comodamente dentro. El software OMAX ajusta para el corte del jet de agua, lo que significa que un cuadrado de 3" en el CAD debe resultar en una plaza real 3".
Usé un hexagonal perno de 3/8 "x 3,5" (algo así como este). Usé este perno porque fue tiempo suficiente para el diseño y sucedió a sentar alrededor de la tienda de Pier9.
Para preparar las piezas para cortar, exporta las caras necesarias en DXF.
Todos los archivos de inventor pueden encontrarse en el archivo zip adjunto.
