Cómo analizar un puente de armadura (4 / 15 paso)

Paso 4: Equilibrar las fuerzas en la dirección y

A continuación, tomar la misma idea del paso 2 y aplicar en la dirección y. Sumar todas las fuerzas que van verticalmente y asegúrese de que todos ellos balance a cero.

Definiendo hacia arriba como la dirección positiva, ver que hay la fuerza desconocida Dy que es hacia arriba (positivo), y Fy y los 100 kN fuerza hacia abajo en el E (ambos negativos). Utilice el valor de Fy que encontró en el último paso.

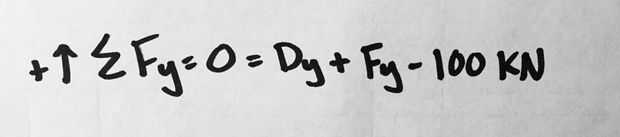

Esta ecuación debe asemejarse a la imagen de arriba.
