Paso 5: Elegir una junta para iniciar análisis
Para esta sección, se analizará cada empalme, donde conectan los miembros, individualmente. Se utilizan los mismos conceptos de equilibrio de fuerzas, pero en lugar de utilizar todas las fuerzas externas, sólo utilizará las fuerzas que actúan directamente sobre la articulación.
Es importante empezar con la articulación correcta. Cualquier articulación que analiza no puede tener más de dos componentes desconocidos. Después de una breve inspección, conjunto D parece un buen lugar para empezar.

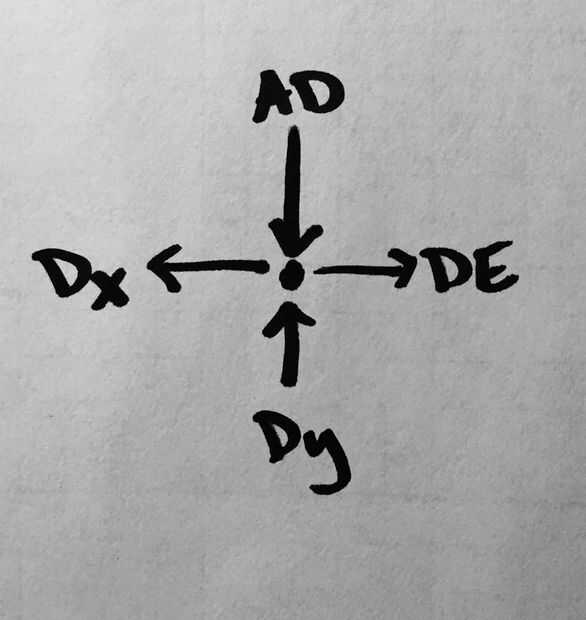

Dibujar un diagrama de cuerpo libre del punto D, separado de todo lo demás. Incluyen los valores de Dx y Dy que encontraste antes, hacia izquierda y hacia arriba respectivamente.
Anuncio de las fuerzas DE se añadirán en la parte superior y a la derecha, y debe elegir qué dirección a dirigirlas. La lógica aquí es la siguiente:
Sabes Dy se dirige hacia arriba, por lo que debe haber una fuerza de oposición dirigida hacia abajo para hacer la suma de fuerzas en la dirección y igual a cero. Esto significa que el anuncio de la fuerza debe apuntar hacia abajo.
La misma idea se aplica a DE. DX es apuntado a la izquierda, por lo que debe haber una fuerza para el derecho a oponerse.
Estas direcciones de la flecha son sólo conjeturas y no necesariamente es correcto. Si adivinas mal, el valor numérico de esa fuerza va a salir negativo. Si eso sucede, simplemente voltear su flecha y su respuesta positiva.
