Paso 7: más tapas
Hay otros tipos de condensadores en la radio. Puede haber papel revestido plástico, mica revestida plástico, disco de cerámica, aire variable, variable mica y cerámica tubular. Las tapas de papel revestido de plástico deben ser reemplazadas por varias fuentes que he leido pero nunca he tenido necesidad. El problema con esos tipos es que las marcas de las tapas pueden ser no estándar e incluso si son el sistema de punto de color estandarizado, cambiaron sobre los años. Tengo varias radios que juegan muy bien con sus tapas de papel de plástico moldeado en ellos. Si usted tiene su corazón en sustitución de cada tapa solo en la radio te sugiero que obtener un esquema de la radio y también una vintage carta de código de colores RETMA condensador. Radio aliada hacia fuera un dato de radio reserva en los años 50 y años 60 que tenía esas cartas en ellos. Se trata de un libro fácilmente encontrado en radioaficionados fleamarkets y subastas en línea.
Aquí encontrará una lista de algunas de las cartas de código de color diferente...
http://www.nostalgiaair.org/References/rmacodes/
¿Donde conseguir los condensadores?
Si no tienes suerte de conocer a alguien que tiene una caja de basura bien suministrada su mejor apuesta es Digikey, Jameco o Mouser. No vas a encontrar tapas de papel. Hay sustitutos de plástico, mylar y mica. Electrolíticos de alto voltaje como lo que es utilizado en las tapas de filtro para la radio pueden ser robaban de monitores CRT antiguos. Tratar de coincidir con el valor de capacitancia tan exactamente como posible pero no se conforme con menos de lo que estaba originalmente en la radio. La especificación de voltaje puede ser un poco más alta que lo que había pero nunca bajar la radio. Usando una tapa que es sabio subestimado voltaje resultará en una explosión y un olor fétido.
La forma más sencilla que he encontrado para reemplazar tapas es cortar hacia fuera el que trabajo al salir de la original conduce en la radio como sea posible. Luego tomar punto fino alicates de punta y hacer un pequeño lazo en el plomo viejo. Me tome la pieza de repuesto, corta los cables con el tamaño necesito meter los saltos en los lazos y soldar en su lugar. Comprobar después de cada tapa remplaza para asegurarse de que inadvertidamente no han movido nada fuera de su lugar y causó un cortocircuito.

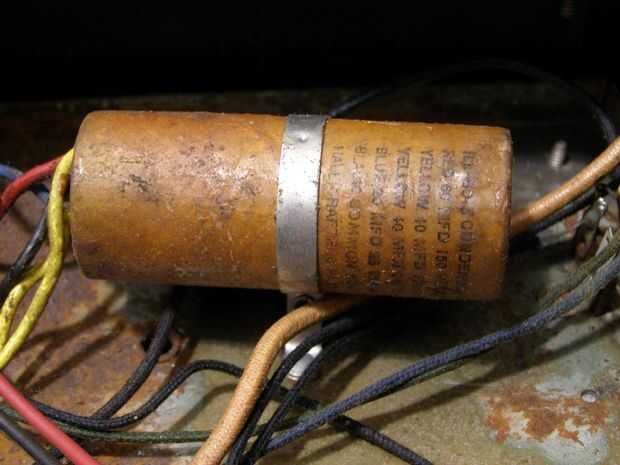

Sustitución de la tapa del filtro.
Polaridad (orientación de + y -) es muy importante aquí. No importante en los condensadores de acoplamiento pequeño, sino en las tapas de filtro es. Lea la tapa vieja antes de retirarlo y tenga en cuenta la polaridad de los cables. Observar la polaridad correcta en electrolíticos pueden ocasionar explosión de condensadores y malos olores que emanan de su banco de trabajo!
Debido a su tamaño, la tapa del filtro a veces fue sujetada en su lugar. El reemplazo moderno puede ser la mitad original tamaño o más pequeños. Puede que necesite colocar las tapas de filtro de recambio dentro de la radio para evitar que las cosas flopping alrededor y cortocircuitadas. He encontrado lazos zip, silicona rtv y epoxy de 5 minutos todos ser dignos candidatos para la tarea.
OK, en este punto hemos sustituido las tapas de papel de cera, sustituido los casquillos electrolíticos, físicamente comprobado nuestros tubos y tomas de corriente y sustituido el cable de alimentación si es necesario.
