Paso 3: Instalación eléctrica

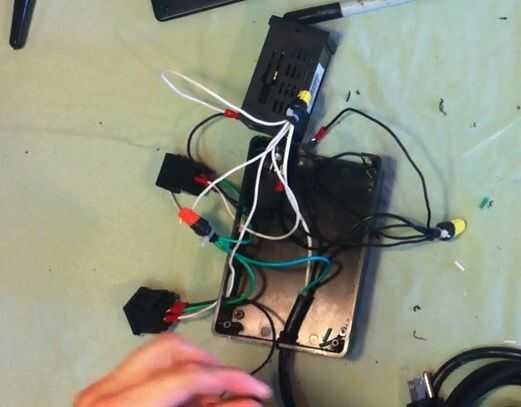

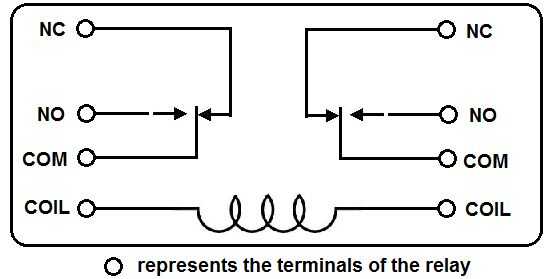

* Ver el esquema eléctrico en las fotos adjuntas para una referencia y note que no un circuito muy difícil de reunir (sí hice dibujar en MS paint y caer en un diseño agradable. Tengo otro software pero la pintura tiene su propio encanto para mí).

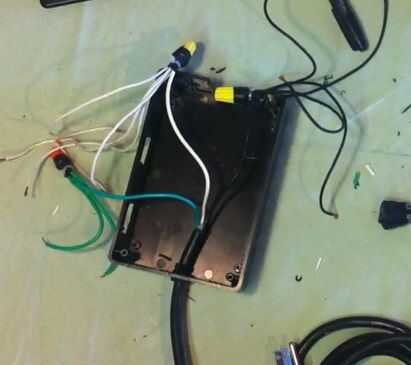

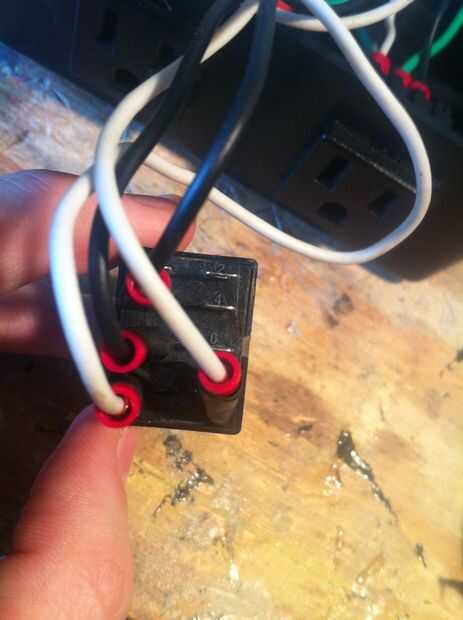

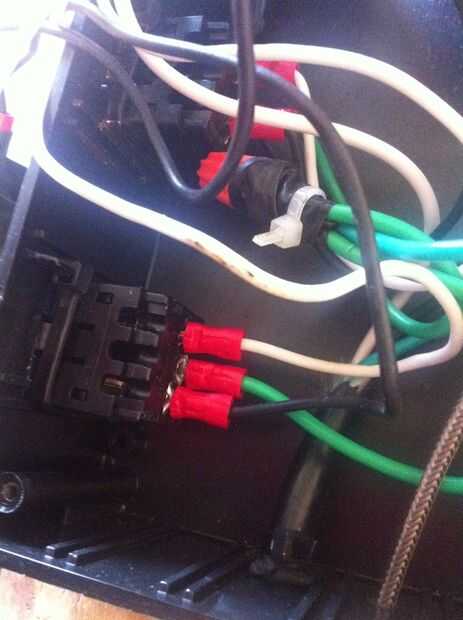

* Recomiendo usar los conectores sin soldadura para hacer las conexiones limpio confiables y para evitar tener que busto de soldadura.

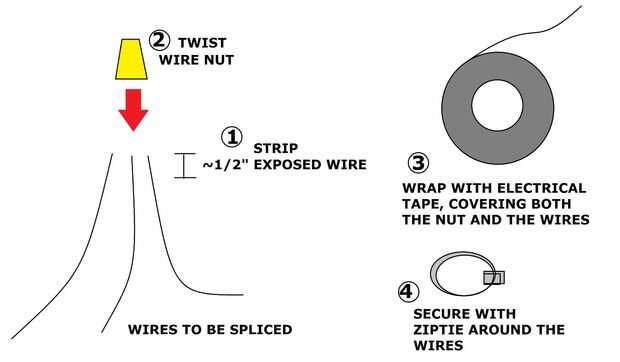

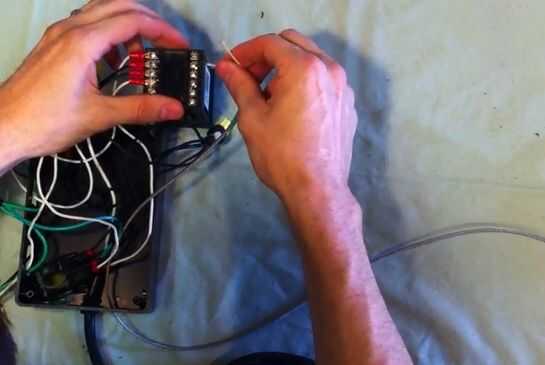

Para el las uniones de alambre usé tuercas para alambre reforzadas con cinta y un lazo del cierre relámpago. Ten en cuenta que usted nunca verá este tipo de conexión en un producto profesional pero la usé aquí porque es simple, resistente al agua, barato, eficaz y sobre todo compacto. (Solo no se ven bien y no se presta bien para agregar o quitar los cables rápidamente.) Si desea hacerlo bien sería utilizar a algún tipo de bloques de terminales.

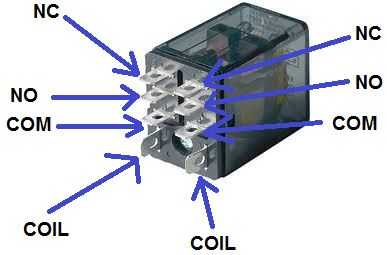

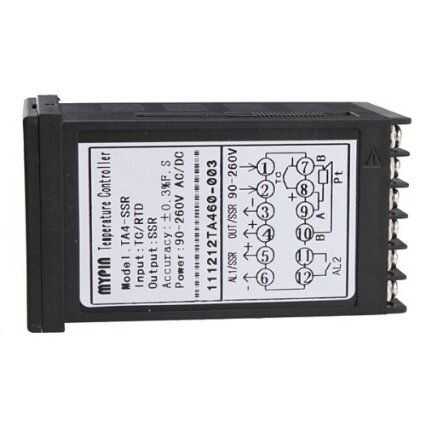

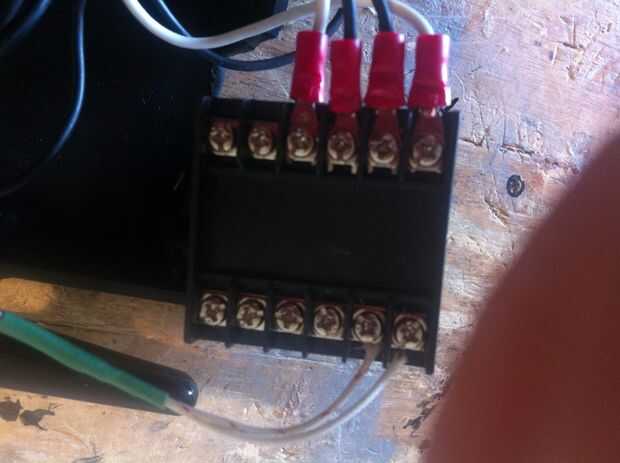

* El controlador que utiliza tiene un relé interno que podría utilizar directamente en lugar de utilizar el relé suplementario que se muestra en el diagrama, pero luego se limita a 3A MAX y si siempre sobrecarga entonces su relé adicional barato pueden romper en vez de su controlador de proceso más caro.

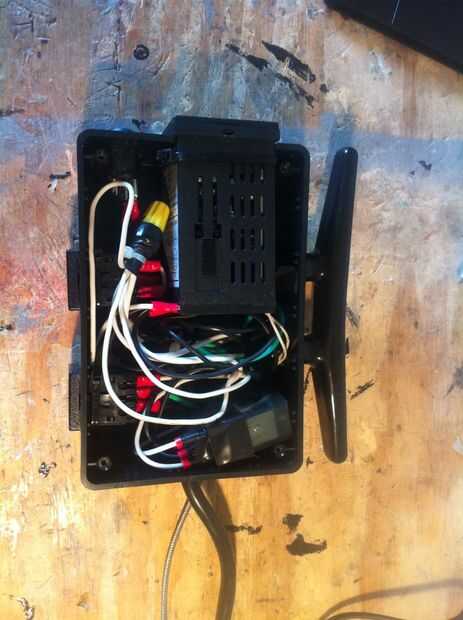

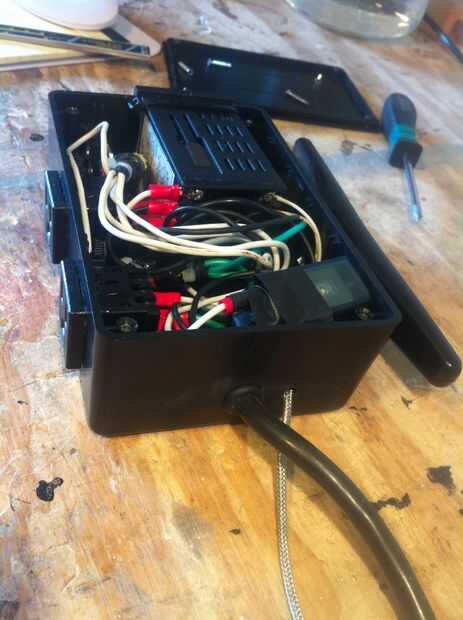

* No te preocupes la generación de calor dentro de la caja sellada. El relé seleccionado fue elegido para esto porque es mecánico (en lugar de estado sólido) así que no consigue muy caliente en uso. El controlador puede manejar un poco de calor, no deje esta cosa dentro de un automóvil caliente todo el día o usarlo dentro de un horno porque destruiría definitivamente el controlador.
