Paso 7: Termopar teoría de operación
Usted no necesita saber la información en este paso utilizar la caja de control de temperatura, pero creo que si entiendes un poco de la ciencia detrás de la herramienta y podrás utilizar más eficazmente.

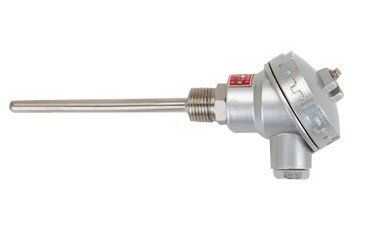

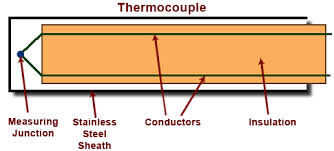

Para ser breve, un termopar es un par de alambres de diferentes metales que cuando fusionaron voluntad crear una tensión (véase efecto Seebeck) que corresponde como era de esperarse a ciertas temperaturas. Por esta razón tiene que montar el termopar directamente al controlador de temperatura, ya que añadiendo soldadura o un conector cambiará las lecturas!
Los distintos tipos de termopares utilizan diferentes metales se unió junto con el resultado temperatura usable diferentes gamas y lecturas de estabilidad. Termopares vienen en todas formas y tamaños y tienen sus propios códigos de color para indicar el tipo. Tipo K (amarillo y rojo) es la más común. El pdf adjunto muestra los rangos de temperatura usable para los distintos tipos.
El controlador temp aquí también puede utilizar un Detector de temperatura de resistencia (RTD) en lugar de un termopar si querías pero usted tendría que usar pines 7,8,9 y 10 del controlador para que funcione! Las diferencias generales entre ambos son:
Termopares: Rango de temperatura mensurable bajo costo, robusto, enorme.
RTD: Más precisa y constante de las lecturas que el termopar, pero también más caros y pueden sufrir de problemas de la calefacción del uno mismo.
* Punta que usted puede hacer sus propio termopares de un carrete de alambre del termopar especial fácilmente si tienes la herramienta adecuada. Un 'soldador termopar' es sólo una pila muy cara de condensadores utilizado para fusionar el extremo de los cables. Cama de dinero que usted podría montar su propia usando un flash modificada una sola vez de utilizar la cámara.
* Consejo: Limitar la longitud de alambre de termopar hasta un máximo de 100 ohmios (todavía será muy muy larga).
