Paso 9: Imma Firin Mah Lazor
Antes de que realmente cortamos nuestra pieza, vamos a querer tamaño hasta el tamaño correcto. Se te nota que necesita un 2' x 4' pedazo de 1/8" MDF para este Instructable por la primera página (aunque podrá trabajar bien con otros tamaños), pero he mencionado varias veces que el diseño final será 2' x 3'. Vas a querer cortar la hoja a medida utilizando a algún tipo de sierra. Idealmente un Hanon si tienes acceso a uno, pero de lo contrario una sierra o una simple Sierra de mano hará el truco (aunque quizás no tan limpio). Siempre puede volver con papel de lija y limpiar el borde si quieres. Después de esto, usted debe dejarse con un 2' x 3' pedazo de material y un 2' x (poco menos) 1'.
Ahora que ha generado nuestro archivo DXF (y tener nuestra pieza), nos podemos pasar al cortador del laser. Este proceso probablemente variará grandemente dependiendo de lo cortador del laser, pero he intentado de delinear un proceso básico que se debe aplicar a los sistemas más sensibles. Hay aquí una brillante Instructable que entra mucho más detalle que haré sobre cómo utilizar cortadoras.

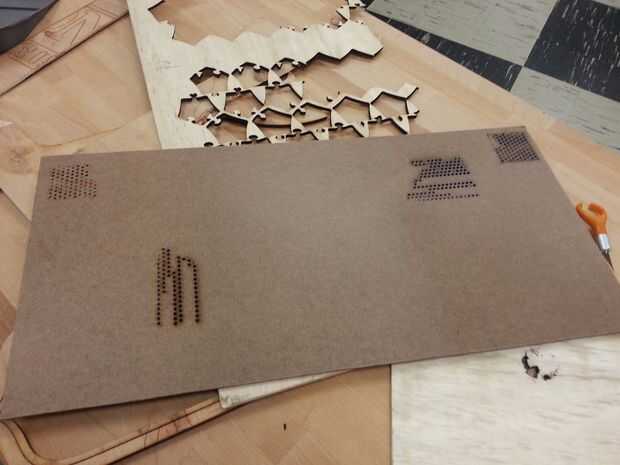

Nota: Si no conoce la configuración para el material que va cortando, en el material de 2' x 1' en el cortador del laser, importar un archivo DXF de prueba en el programa de corte láser. Mi cortador láser utiliza algún software propietario, escrito por el fabricante. Utilicé una sección de 2 "x 2" del dibujo final como mi archivo DXF de prueba, y que he proporcionado ese DXF aquí también. Si usted sabe la configuración, siga los siguientes pasos con el final DXF y uso el 2' x 3' pieza. Incluso si usted sabe la configuración, todavía recomiendo probarlos hacia fuera en el pedazo pequeño sólo para asegurarse.

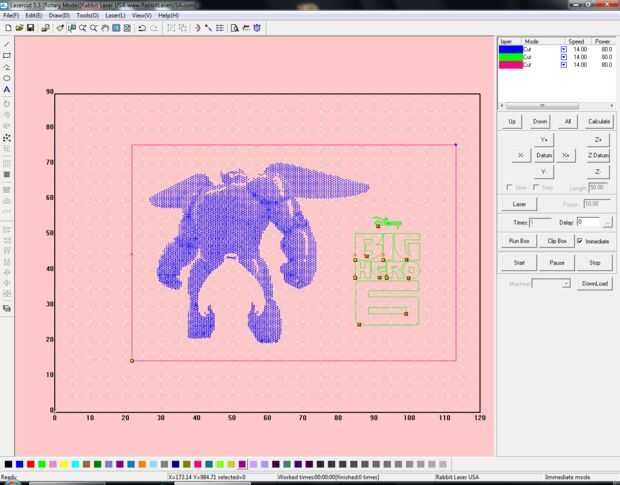

- Ajustar la pieza en la cama de los cortador del laser para que se ajuste y escuadrado con la cama. A continuación, en software, mueven el dibujo hasta que coincide con donde se coloca la pieza.

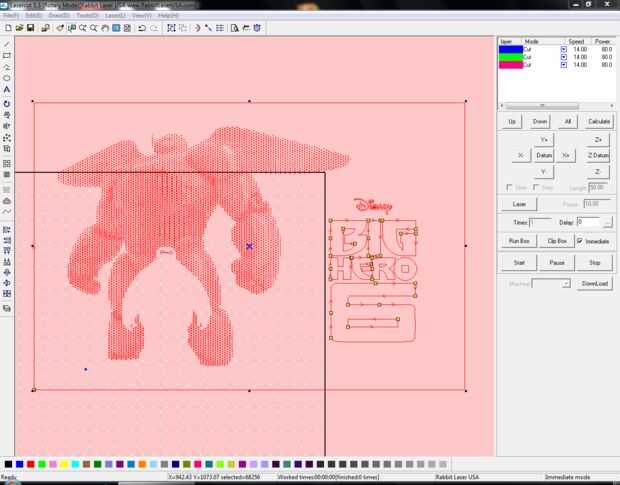

- Ahora vas a querer hacer a algún tipo de procedimiento "unir líneas", que esencialmente le dirá el programa de corte láser para optimizar la trayectoria de corte. En otras palabras, lo cortó totalmente alrededor de polígonos sin encender el láser, en lugar de encender el láser de encendido / apagado para cada línea. Esto también significa que el láser corta los vértices (como debería). Con el número de puntos que estamos trabajando, este proceso tomará un tiempo.

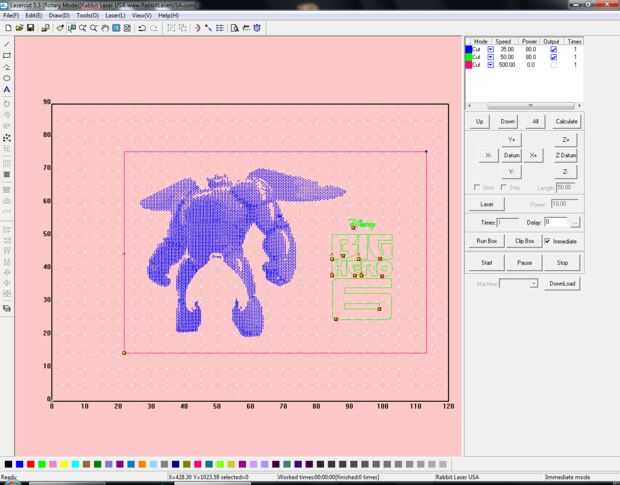

- Cada uno de los colores debe aparecer como una capa diferente en el programa de lasercutter. El programa debe permitir aplicar valores de corte diferentes a cada una de las capas de color. Si no sabes la configuración, aquí es donde experimentan con diferentes valores.
- Te queremos establecer puntos para cortar a través de todo el camino, el logotipo de corte muy ligeramente y el rectángulo exterior no cortar en todo. ¿Por qué dibujamos el rectángulo exterior, entonces? Bueno, se ve bien, ¿no? Además, el rectángulo exterior es del mismo tamaño exacto como la pieza que estamos trabajando, por lo que cuando ejecute el cuadro del dibujo seguiré este rectángulo en su lugar, que te ayudarán a cuadrado de la pieza y asegurarse de que sólo lo que usted quiere realmente se reducirá.
- Asegúrese de que todo el equipo de seguridad apropiado está encendido (i.. sopladores de e), y que sabes dónde está el extintor.
- Proceder al corte!

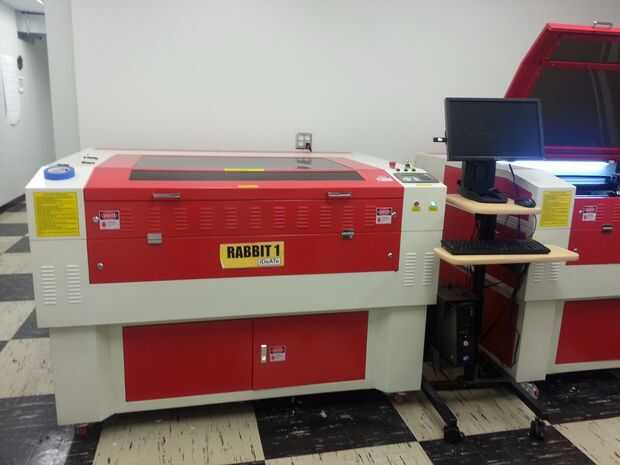

En mi cortador laser bastante potente (90W), la corte terminó tomando cerca de 2 horas. Probablemente podría haber conseguidolo hasta 1-1.5 si había aumentado de velocidad y potencia, pero pensé que tenía mucho prefiero estar seguro que lo sentimos con el material. También sólo tenía una sola pieza, así que no me iba a correr riesgos con él

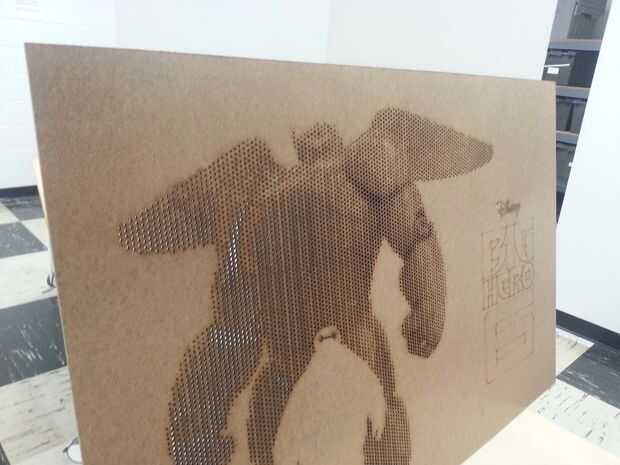

Tiempo para un poco de procesamiento posterior. Una vez terminada mi cortador del laser del corte, todavía había unos agujeros donde el material en el interior no había caído dentro de la cortadora láser. Dio toda la pieza una buena golpear contra la parte superior de un bote de basura grande. Esto fue capaz de eliminar la mayor parte de los recortes, pero no todos. Tuve que volver a los demás con una varilla pequeña de algún tipo para empujar hacia fuera (con facilidad). No era difícil, pero ya que había un montón de agujeros esto tomar un poco de tiempo. He encontrado que utilizando un pequeño destornillador o xacto cuchillo funciona mejor. Dependiendo de la mirada que usted va para, también puede utilizar un papel de lija para quitar algunas de las marcas de quemadura alrededor de los orificios más grandes. Encontré que dejándolos allí añadido al gradiente (y me ahorró tiempo), así que salí como es.
