Paso 5: RASTERBATION tiempo

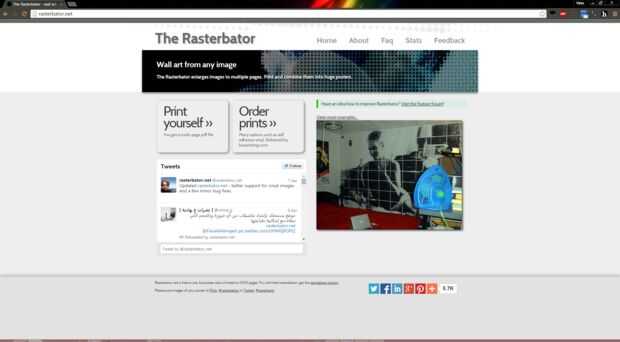

Ahora es el momento para usar las imágenes que creamos en el paso anterior para finalmente hacer nuestros puntos. Usé el Rasterbator para lograr estos resultados. El sitio está vinculado aquí.
Si alguna vez has visto video de baja resolución, usted sabrá que tiene un aspecto bastante terrible cuando estás hasta cercano, pero aceptable como usted volver más (es decir, comienza a formar una imagen). Esto es parte de la razón TV son la misma resolución como laptops; TV se parece baja resolución de cerca ya que los pixeles son tan grandes, pero como usted volver aún más que la imagen parece ser transparente. Estamos tratando de lograr el mismo efecto; el producto final no parecen mucho cerca, pero veremos sorprendente desde lejos. Las fotos que tengo realmente no hacen a justicia. Esencialmente, estamos tratando de tomar una imagen y azulejo con varias formas. Puede encontrar más información sobre este proceso aquí.

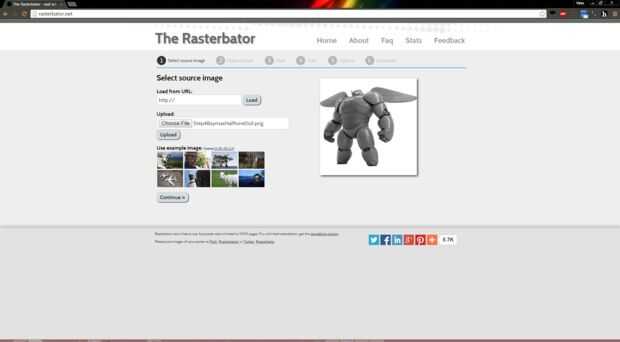

- Decide crear su propia Rasterbation de la versión blanco y negro de Baymax en su armadura que creó en el paso pasado.

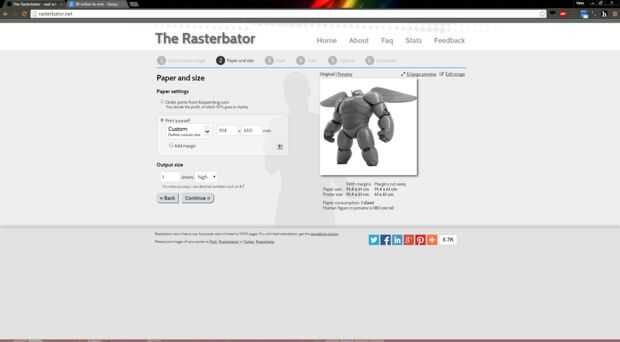

- Utilice papel de tamaño personalizado. Hacer el papel del tamaño del mismo tamaño (o un poco más grande) que la hoja final que estará trabajando en el. Desde que supe que yo sería usando un 2' x 3' pedazo de madera, que terminé establecer las dimensiones. Esto es importante, o bien vas a tener muy pocos (o muchos) puntos. Asegúrese de no seleccionar ninguna de las opciones de márgenes o marcas de corte.

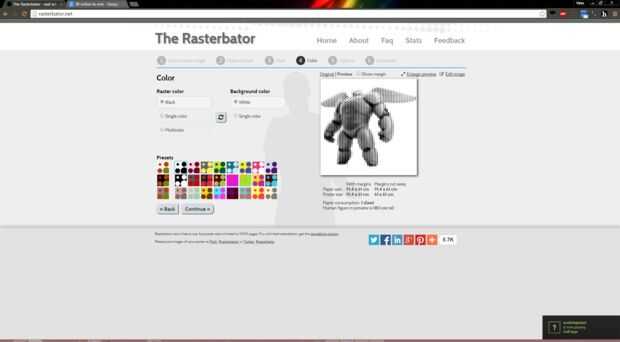

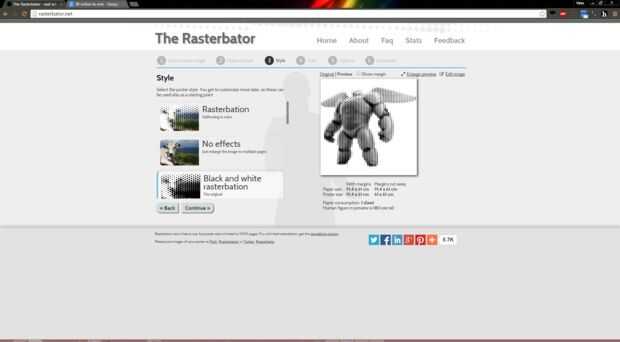

- Usted querrá elegir la opción original del rasterbation (blanco y negro).
- Ahora viene la parte de la experimentación. Usted querrá meterse con todas las opciones en la página siguiente (es decir, tamaño de la cuadrícula / forma, mínimo y máximo llenado) para obtener el patrón de puntos que usted está buscando. Para pequeños tamaños, la previsualización funcionará bien. Para tamaños mayores, solo hay que adivinar, pruebalo (rasterbate) y luego ajuste según sea necesario.
Algunas cosas a tener en cuenta, ya que este rasterbation será hecha para un lasercutter:
- No queremos comprometer la integridad del material. Así, es demasiado grande, si tu imagen tiene una buena cantidad de oscuro en ella, igual que la versión de Baymax que fui con tamaño máximo de 100%. Trate de no pasar cerca de 80%.
- Tenga en cuenta que todos estos orificios el cortador del laser y hacerlos un poco más grande así que, una vez que has encontrado un diseño que te guste, probablemente usted querrá hacer todos los agujeros ligeramente más pequeño ajustando los valores mínimos y máximos hacia abajo un poco.
- Trabajará un mínimo de 0%, pero usted puede encontrar que hacer un mínimo más alto hace todo el diseño se muestran un poco mejor. De uno depende de ti.
- Cortadoras pueden mantener precisión a unas pocas milésimas de pulgada (. 003") en el extremo inferior y mayor precisión en el extremo superior (. 0005" -. 001"). Por lo tanto, no tenga miedo de hacer el tamaño de la cuadrícula / tamaño pequeño del agujero. Disminuir el tamaño de la cuadrícula es esencialmente el mismo como adición de resolución en un televisor / teléfono / pantalla.

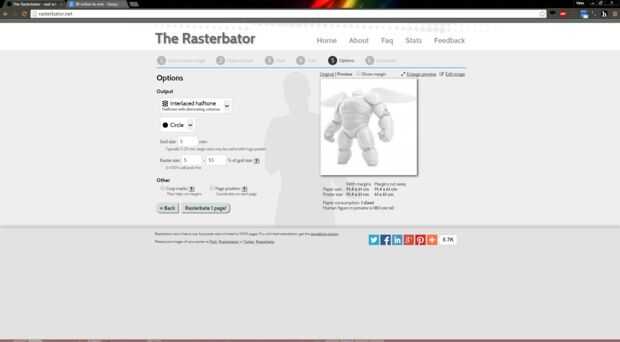

He probado un montón de opciones, pero la configuración que terminé usando (para la imagen que acompañaba por el último paso) fueron las siguientes:
- Forma de cuadrícula: entrelazado de la trama de semitonos
- Forma: círculo
- Tamaño de la cuadrícula: 5mm
- Relleno mínimo: 5%
- Llenado máximo: 55%
He encontrado estos valores para producir un buen equilibrio entre la visibilidad de la imagen y el restante material (ajuste de un pequeño láser cortador sobrecorte). Su kilometraje puede variar, así experimentar con unas cuantas opciones diferentes hasta que consigues algo que te guste.
He unido rasterbation final como el primer archivo, con las otras variaciones que he probado después de eso (en ningún orden en particular). En caso de que la orden se mezcla para arriba, es Step5Rasterbation .pdf (10). Tenga en cuenta que los tamaños de papel varían a través de los archivos. El pasado pocos archivos PDF que he conectado característica del diseño que fui con a escala completa, excepto producido en papel de carta de Estados Unidos. Esto me permitió imprimir el diseño y ver como se vería en la vida real, en lugar de un monitor. Si bien no cuenta para el aumento de tamaño de lasercutting, sigue siendo útil obtener una comprensión del diseño final. Otra vez, en caso que la orden está en mal estada, Step5Rasterbation(11-12).pdf.
