Paso 8: Para colorear el DXF
Ahora es el momento para abrir el DXF en un editor de DXF de algún tipo. Estoy usando DraftSight. Nuestro objetivo aquí es a color diferentes partes de nuestro archivo con diferentes colores, así como asignar un tipo de línea uniforme y lineweight. Los diferentes colores nos permitirá controlar el orden de corte por láser con algún detalle más. Más en eso más adelante.
- Abrir el DXF hemos generado sólo en DraftSight. He unido mina como el primer archivo.

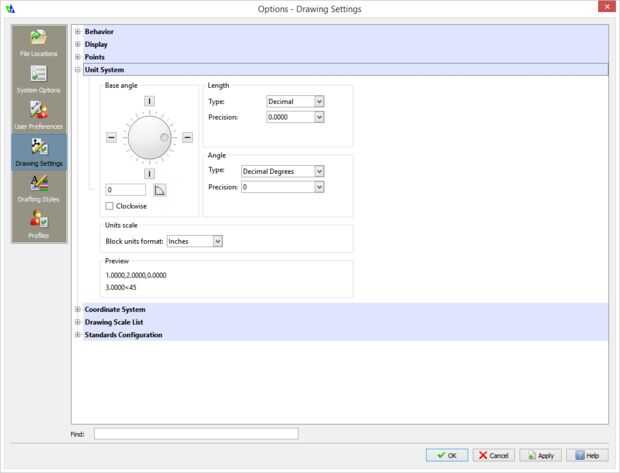

- Si la escala parece un poco rara, no te preocupes. Zoom con la rueda del ratón hasta que la imagen llena una porción considerable de la pantalla. Entonces, vamos a entrar en la configuración del documento, que usted puede por herramientas -> opciones. Vaya a configuración del dibujo -> sistemas de unidades y cambiar el formato de unidades de bloque para ser pulgadas en lugar de la predeterminada. Pulse la tecla OK.
- Crear un rectángulo va a sorteo -> rectángulo. Ahora se le pedirá a o haga clic en la pantalla o en valores en la línea de comandos. Vamos a utilizar este último. Simplemente escribe en "0,0" (sin espacios), y pulse enter. Entonces, para la segunda coordenada, querrá "36,24", ya es el tamaño de la pieza que estamos trabajando.

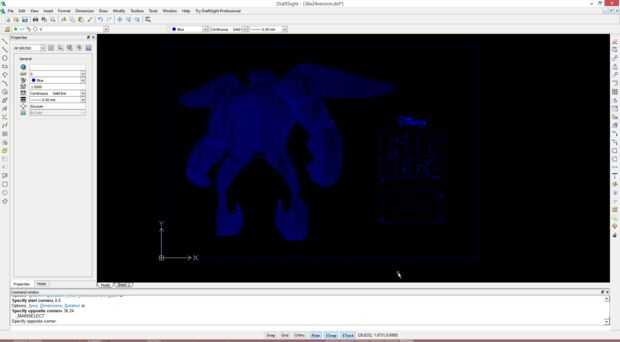

- Ahora, con un clic y arrastre del ratón, seleccione los elementos en el dibujo. Vamos a color todos los elementos de que un determinado color (azul por ejemplo). Además, cambiamos el peso de la línea para ser 0.000" y el tipo de línea que continua. Todo esto se puede lograr a través de la barra superior, o en el menú de propiedades si usted está tan inclinado.
- Ahora, seleccione sólo el logotipo y cambiar su color a otra cosa. El tipo de línea y lineweight quedará igual.

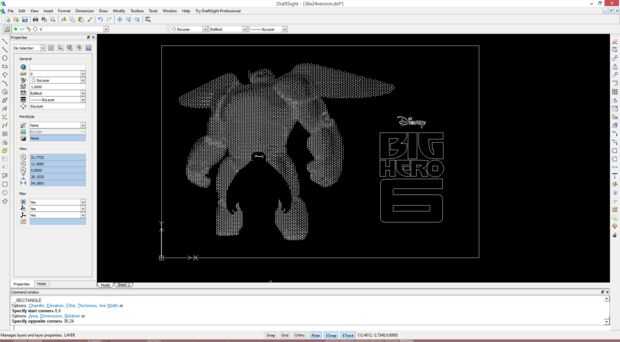

- Por último, cambiar el color del rectángulo para ser una tercera cosa.

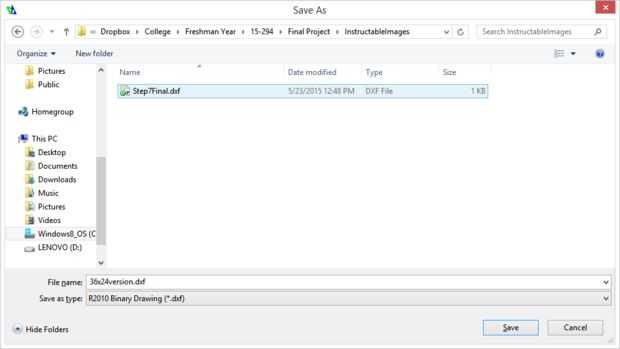

- Guarde el trabajo! Mi cortador láser le gusta el formato de dibujo binario R2010 mejor, por lo es lo que uso. Usted puede encontrar que otros formatos funcionan mejor para tu cortador láser, pero esto es una apuesta bastante segura para la mayoría más sanas.
Yo he conectado mi versión de 36 x 24 colores y sin color, así como una versión más pequeña 12" ancho de color. También he unido un ejemplo de la mala salida DXF de Inkscape.
