Paso 4: Modelado en fusión: refinamiento de la forma
Una vez que tienes la forma básica de su tapa en fusión puede comenzar a la forma que se parecen más a lo que buscas. El primer paso que debemos hacer es cortar la parte superior para que puedas obtener tus labios a la apertura sin la tapa en el camino. En una tapa de la taza de café estándar, esto se logra levantando una selección de 'labio'.

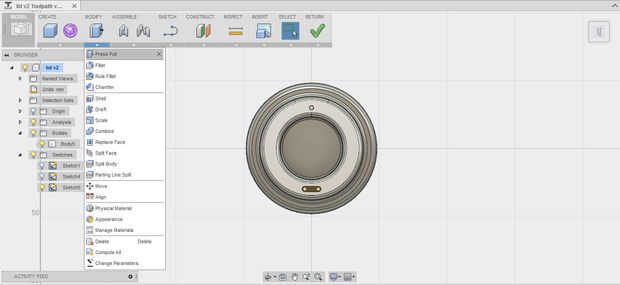

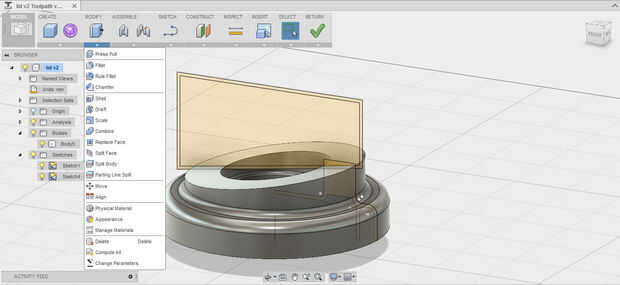

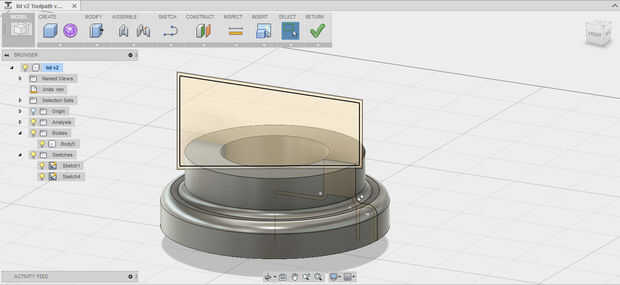

Puesto que la geometría de revolución ya tiene una porción levantada sólo tenemos que bajar la otra parte que no va a ser la tapa. Esto se hace utilizando las herramientas combinan booleano en fusión. Empiece con un boceto 2D del volumen que desea eliminar de la Copa. Cuando usted ha completado el esbozo 2D entonces usa el comando "Modificar" "Prensa-Pull" para crear la geometría que cortará la geometría base. Cuando tire e intersecta con la geometría existente dará vuelta rojo y fantasma en el área que está siendo eliminado.
Repita este proceso para hacer los orificios para la boca y el orificio de aire.

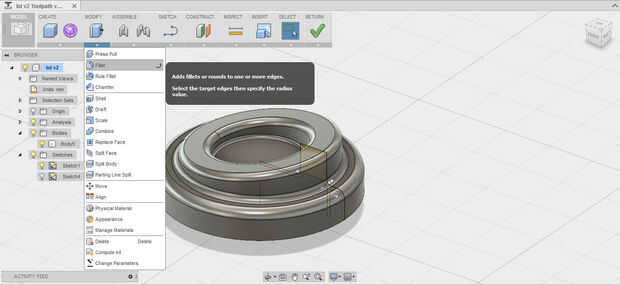

Después de que han cortado la parte superior de la tapa a las dimensiones finales es hora de empezar a terminar la pieza y agregar los filetes. Abrir el comando de filete en "modificar > filete". Seleccione el borde que desee fileteado y entrar en la dimensión de radio.
