Paso 11: Instalar el cableado para el PIR de 2 x

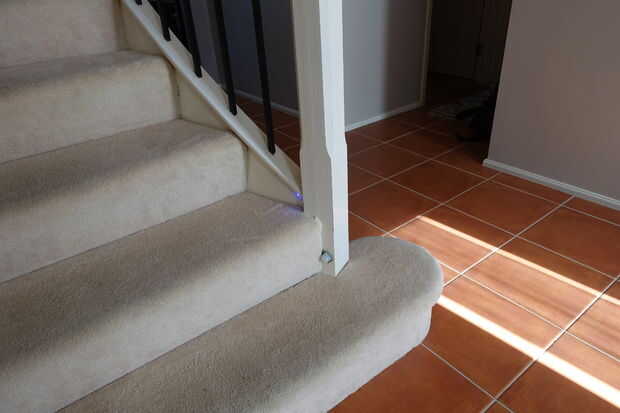

2 PIR necesita ser instalados. Uno en la parte superior de las escaleras y uno en la parte inferior. El PIR se utiliza para detectar el movimiento de la misma manera tht una alarma burgler detecta un intruso. Trabajo de la forma PIR es que monitoree constantemente la radiación de fondo infrarroja (calor). Cuando se mueve el sensor cambia la 'visión' que tiene el sensor y la alarma puede activarse.
Enlace Littlebird electrónica de PIR
Cada sensor PIR tiene requiere de 3 hilos.
1) + 5VDC
2) tierra 0VCC
3) cable de señal
En mi instalación que he usado cable repuesto viejo que tenía en el garaje, si fuera al cable del purchace el siguiente cable sería conveniente.
Enlace por cable alarma Jaycar (base 4)
Básicamente los 3 cables deben ser como el consumo actual de estos PIR es muy baja y por lo que no requiere de cable pesado grueso.

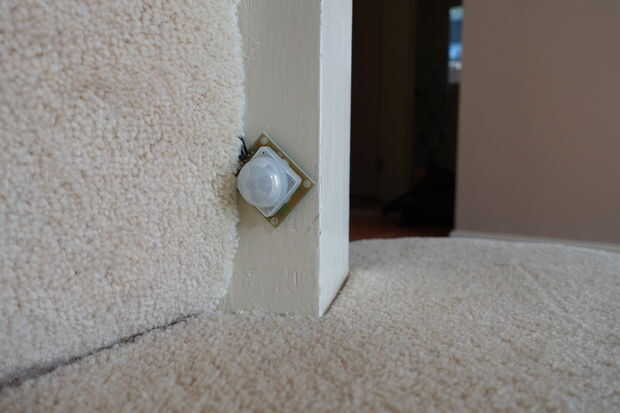

Actualmente he no montara el PIR satisfactoriamente. Yo estaba queriendo trabajo fuera el mejor ángulo para establecer que antes de finalmente fijación en posición. Sería bueno tener una impresora 3D para hacer una vivienda mini especializada!
